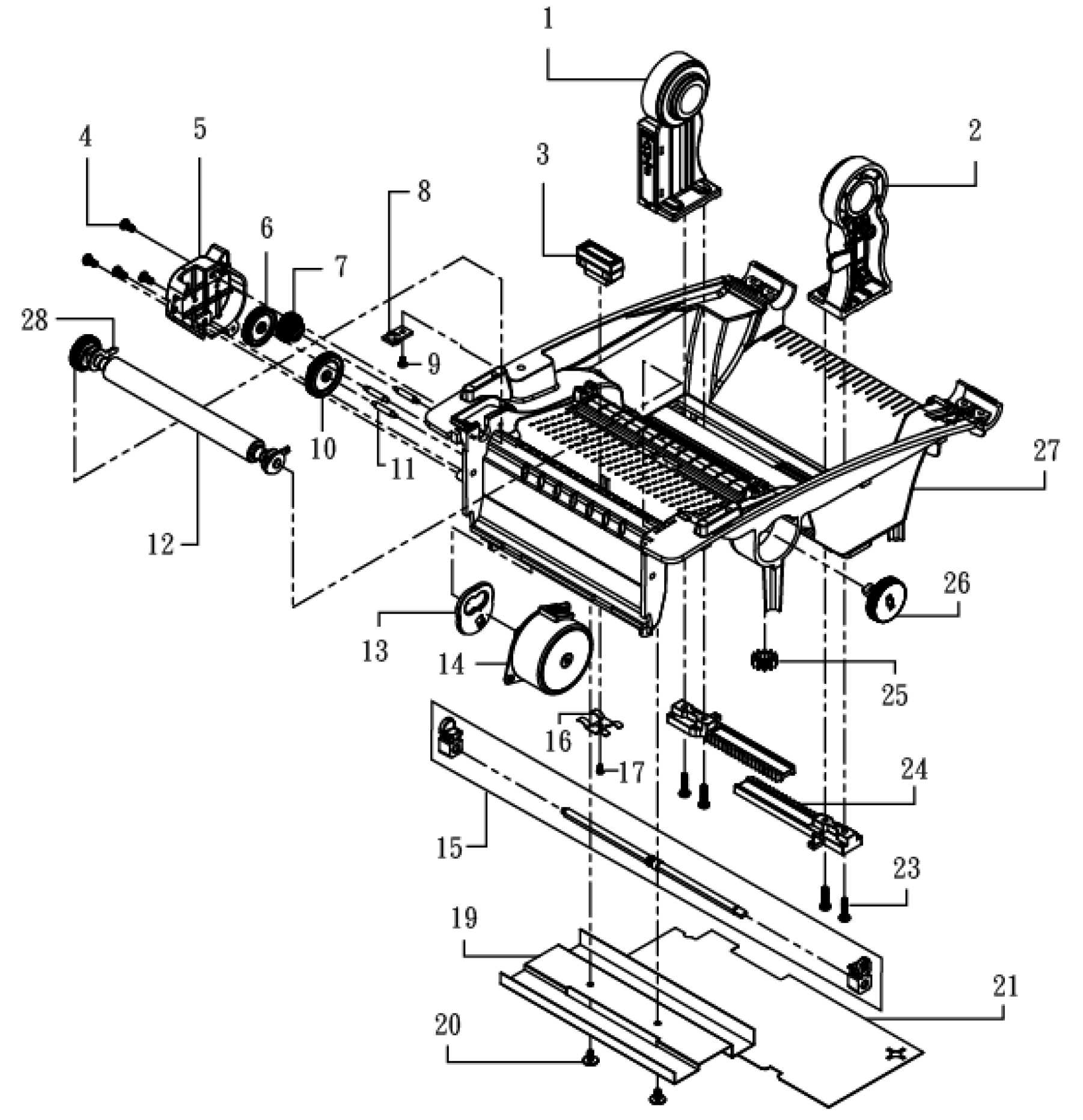

Винт фиксирует элементы нижней внутренней крышки и прилегающих узлов корпуса TTP-244CE: панели, кронштейны и направляющие, доступ к которым открывается при разборке.
Запчасть на деталировке под номером: 9

Винт служит для крепления деталей нижней внутренней крышки TTP-244CE и элементов, расположенных под ней.
Запчасть на деталировке под номером: 17

Винт обеспечивает разборное соединение: панель можно снять для доступа к механизму и вернуть на место без повреждения посадочных мест.
Запчасть на деталировке под номером: 23

Крепёж обеспечивает плотное прилегание деталей к посадочным местам и равномерное распределение нагрузки на корпус.
Запчасть на деталировке под номером: 4

Винты этого типоразмера применяются при сборке корпуса и креплении узлов, доступ к которым открывается при обслуживании.
Запчасть на деталировке под номером: 20

Втулка работает как подшипник скольжения: через неё вал опирается на кронштейн механизма, и она задаёт положение ролика по ширине тракта.
Запчасть на деталировке под номером: 28

Узел обеспечивает точное позиционирование этикетки под печатающей головкой. При калибровке принтер протягивает материал и по изменению сигнала определяет расстояние между этикетками, после чего каждая следующая этикетка останавливается в одном и том же положении.
Запчасть на деталировке под номером: не указано

Сигнал датчика служит защитой механизма и оператора: при поднятой головке печать невозможна, поэтому исключается работа «всухую» и повреждение термоэлементов.
Запчасть на деталировке под номером: 8

Датчик определяет границу между этикетками при печати материалов с чёрной меткой. Сигнал передаётся в плату управления, которая выравнивает положение каждого ярлыка относительно термоголовки.
Запчасть на деталировке под номером: 3

Двигатель отвечает за позиционирование этикетки при печати и за работу узла перемотки. Точность поворота вала напрямую влияет на совмещение изображения с этикеткой, ровность межэтикеточного промежутка и отсутствие накопленной ошибки при длинной серии.
Запчасть на деталировке под номером: 14

Двигатель обеспечивает точное дозированное перемещение этикетки на заданный шаг и согласованную работу механизма подачи.
Запчасть на деталировке под номером: 14

Левый держатель вместе с парным правым узлом фиксирует втулку рулона, не давая ему смещаться в сторону.
Запчасть на деталировке под номером: 1

Правый держатель принимает рулон этикеток или чековой ленты и центрирует его относительно печатающего механизма.
Запчасть на деталировке под номером: 2

Крышка создаёт опорную поверхность и направляющие для носителя в нижней части механизма, обеспечивая ровный ход ленты без перекосов.
Запчасть на деталировке под номером: 27

Крышка формирует внутренний отсек принтера: через неё проходит направление движения ленты, она удерживает часть узлов на своих местах и закрывает доступ к нижним элементам механизма.
Запчасть на деталировке под номером: 27

Крышка устанавливается поверх опоры двигателя и завершает внутреннюю оболочку принтера.
Запчасть на деталировке под номером: 13

Крышка замыкает зону крепления двигателя и препятствует попаданию внутрь бумажной пыли, обрезков носителя и мелких предметов.
Запчасть на деталировке под номером: 13

Крышка удерживает смазку в зоне зацепления и не даёт посторонним частицам попадать между зубьями, где они работают как абразив.
Запчасть на деталировке под номером: 5

Крышка отделяет зубчатую передачу от остального внутреннего объёма принтера и защищает оператора от контакта с движущимися шестернями при обслуживании.
Запчасть на деталировке под номером: 5

Узел центрирует носитель относительно термоголовки и предотвращает поперечный уход ленты во время протяжки.
Запчасть на деталировке под номером: 15

Основание служит посадочным местом для держателя: на нём фиксируются опоры, удерживающие втулку рулона.
Запчасть на деталировке под номером: 24

Деталь работает как неподвижная ось вращения: шестерня проворачивается на ней и передаёт усилие от двигателя к прижимному ролику и узлу подачи.
Запчасть на деталировке под номером: 11

Ролик вращается синхронно с приводом и создаёт тягу, которая тянет этикетку или ленту через зону печати.
Запчасть на деталировке под номером: 12

Ручка передаёт усилие от руки на механизм перемещения направляющей: поворот или сдвиг головки смещает каретку, а вместе с ней и ограничитель кромки полотна.
Запчасть на деталировке под номером: 26

Пластина служит для механической фиксации датчика чёрной метки.
Запчасть на деталировке под номером: 16

Датчик чёрной метки определяет границу этикетки по метке на подложке. Плёнка в слоте защищает окно от пыли, клея и ворса и одновременно ограничивает боковую засветку, чтобы приёмник видел именно зону метки, а не отражения от соседних деталей.
Запчасть на деталировке под номером: 19

В держателе этикеток майлар выполняет роль изнашиваемой прокладки: он разделяет поверхности, которые при заправке и разматывании рулона трутся друг о друга, и не даёт пластику задираться.
Запчасть на деталировке под номером: 21

Шестерня участвует в передаче момента от двигателя к механизму протяжки: она зацепляется с соседним колесом и обеспечивает согласованное вращение валов.
Запчасть на деталировке под номером: 25

Шестерня согласует частоту вращения двигателя с шагом подачи: за один оборот полотно проходит строго определённое расстояние, и от точности этого соответствия зависит совмещение изображения на соседних этикетках.
Запчасть на деталировке под номером: 7

Колесо на 42 зуба замыкает одну из ступеней редуктора подачи. Через него крутящий момент двигателя доходит до вала протяжки, а точность зацепления определяет шаг перемещения этикетки под термоголовкой.
Запчасть на деталировке под номером: 6
