Винт фиксирует элементы конструкции принтера и обеспечивает плотное прилегание сопрягаемых деталей.

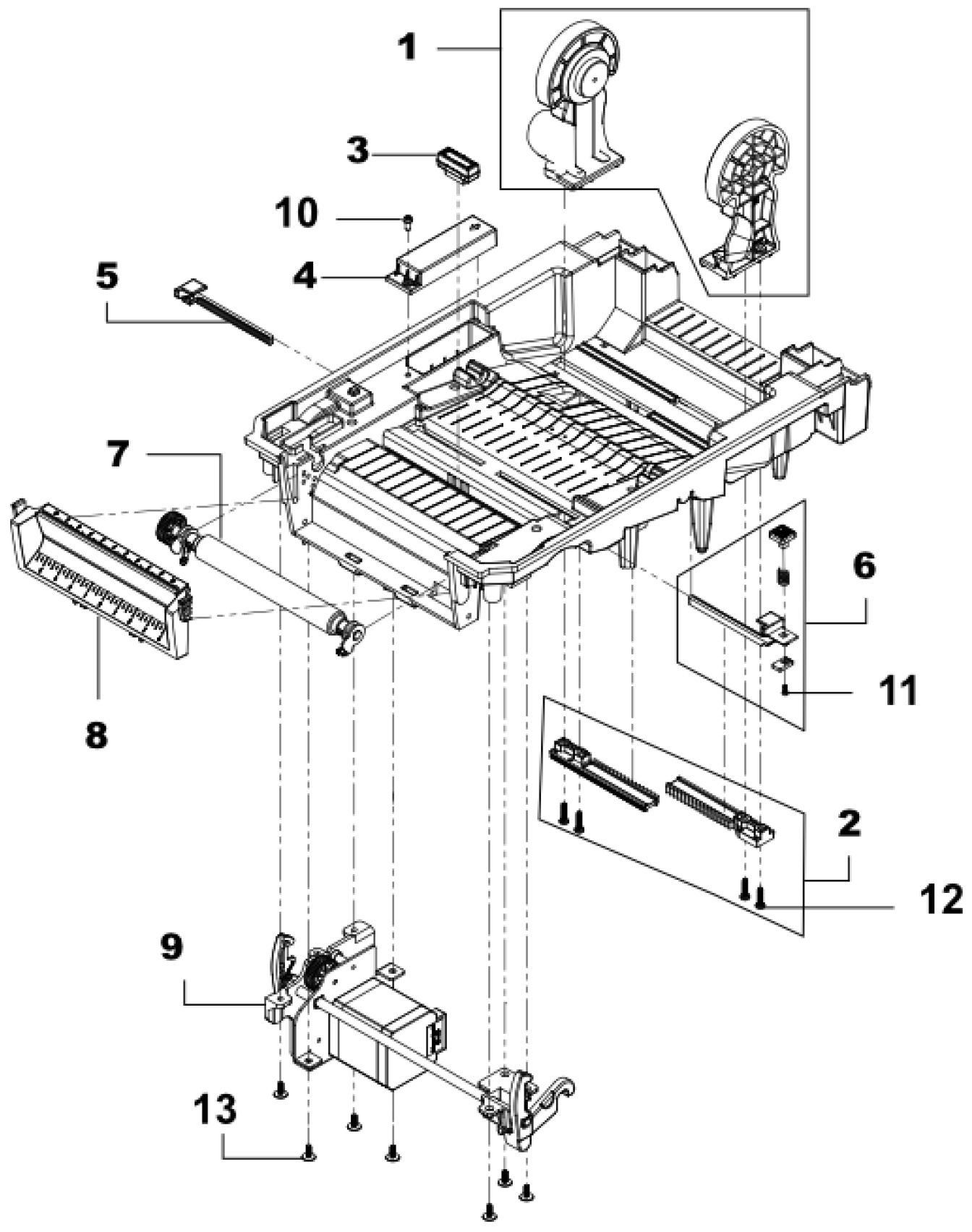

Запчасть на деталировке под номером: 11

Крепёж удерживает крышки, кронштейны и внутренние модули в заданном положении и не даёт им смещаться при работе механизма протяжки.
Запчасть на деталировке под номером: 12

Самонарезающий винт формирует резьбу в пластиковом отверстии при первом вворачивании и удерживает детали без гаек и закладных элементов.
Запчасть на деталировке под номером: 13

Винт фиксирует детали, несущие механическую нагрузку, и обеспечивает плотное прилегание панелей друг к другу.
Запчасть на деталировке под номером: 10

Сенсор работает в отражённом свете и не требует подсветки со стороны оператора: он подсвечивает носитель и фиксирует затемнённый участок — метку.
Запчасть на деталировке под номером: 3

Шаговый двигатель поворачивает вал подачи на строго заданный угол за каждый импульс, поэтому положение этикетки остаётся точным от отпечатка к отпечатку.
Запчасть на деталировке под номером: 9

Двигатель обеспечивает дозированную протяжку носителя: за один цикл печати он проворачивает вал на строго определённый угол, затем останавливается и ждёт следующей команды от платы управления.
Запчасть на деталировке под номером: 9

Держатель удерживает рулон на нужной высоте и обеспечивает его свободное вращение при разматывании.
Запчасть на деталировке под номером: 1

Держатель центрирует рулон по оси вала и не даёт ему смещаться при разгоне и торможении механизма.
Запчасть на деталировке под номером: 2

Крышка замыкает корпус модуля и удерживает посторонние частицы вне его объёма: обрезки носителя, пыль и клей не попадают на подвижные элементы и контакты.
Запчасть на деталировке под номером: 4

Панель замыкает контур корпуса в нижней передней зоне и защищает внутренние элементы от пыли, мелкого мусора и случайного касания.
Запчасть на деталировке под номером: 8

Направляющая удерживает край полотна в заданном коридоре, чтобы этикетка не смещалась вбок при размотке и прохождении через тракт.
Запчасть на деталировке под номером: 5

Направляющая ограничивает поперечное смещение этикеточной ленты, благодаря чему изображение ложится ровно относительно края ярлыка.
Запчасть на деталировке под номером: 6

Ролик выполняет транспортную и прижимную функцию: этикетка проходит между валом и термоголовкой, и равномерность этого прижима определяет качество пропечатки по всей ширине.
Запчасть на деталировке под номером: 7

Прижим этикетки к термоголовке и точная протяжка ленты на заданный шаг. Вал работает в паре с прижимной планкой, поэтому одинаково важны и состояние резины, и правильная регулировка усилия.
Запчасть на деталировке под номером: 7
