Винт служит для монтажа деталей, работающих на сжатие и небольшой сдвиг: крышек, направляющих, экранов и внутренних панелей.

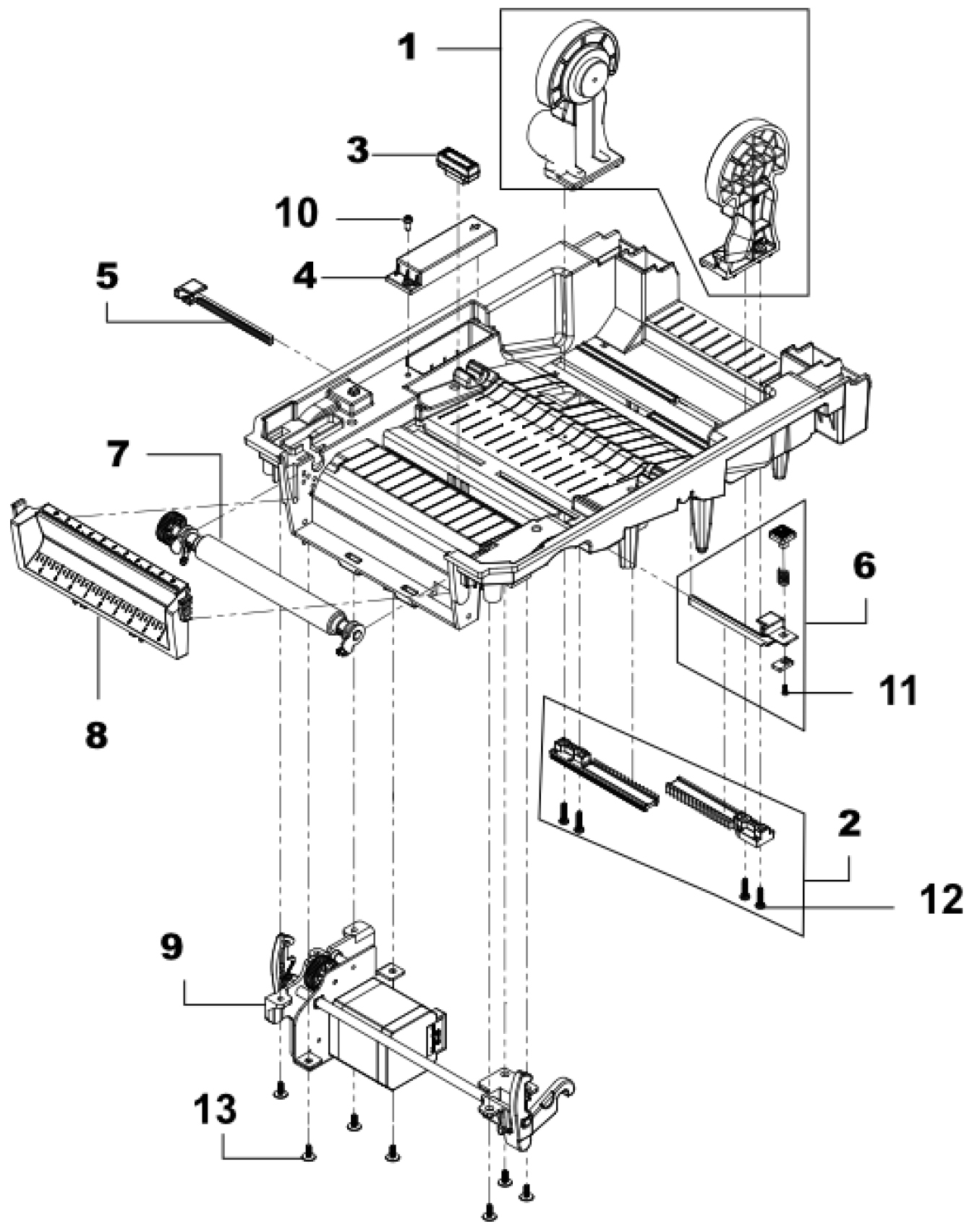

Запчасть на деталировке под номером: 11

Деталь удерживает элементы верхней крышки в проектном положении, обеспечивая плотное прилегание панелей и отсутствие подвижности механизма.
Запчасть на деталировке под номером: 12

Винт фиксирует детали верхней внутренней крышки, обеспечивая плотное прилегание панелей и правильное положение механизма печати относительно тракта подачи.
Запчасть на деталировке под номером: 13

Деталь прижимает плату к посадочным местам, обеспечивая механическую стабильность соединения и отсутствие вибрации.
Запчасть на деталировке под номером: 10

При печати на ленточных материалах, рулонах без вырубки или бирках принтеру нужен ориентир для останова.
Запчасть на деталировке под номером: 3

Двигатель получает управляющие импульсы от платы и поворачивает вал на фиксированный угол за каждый шаг, без датчика обратного отсчёта.
Запчасть на деталировке под номером: 9

Двигатель обеспечивает дозированную подачу ленты: вал поворачивается на заданный угол, материал проходит ровно один шаг, после чего формируется очередная строка изображения.
Запчасть на деталировке под номером: 9

Держатель фиксирует рулон на рабочей высоте относительно печатающей головки и прижимного вала, не позволяя ленте уходить в сторону.
Запчасть на деталировке под номером: 1

Узел принимает втулку рулона и удерживает его так, чтобы лента поступала в тракт без перекоса и лишнего натяжения.
Запчасть на деталировке под номером: 2

Деталь закрывает модуль от пыли, случайного касания и механических повреждений, а также удерживает элементы узла в штатном положении.
Запчасть на деталировке под номером: 4

Крышка устанавливается в нижней части фронтальной стороны и закрывает доступ к узлам, расположенным под трактом подачи.
Запчасть на деталировке под номером: 8

Направляющая задаёт положение ленты относительно печатающей головки и датчиков. Правильно выставленные ограничители исключают боковой уход носителя, перекос изображения и ложные срабатывания сенсоров.
Запчасть на деталировке под номером: 5

Деталь задаёт положение материала относительно термоголовки и прижимного ролика.
Запчасть на деталировке под номером: 6

Ролик прижимает носитель к печатающей головке и протягивает его на заданный шаг, поэтому от его состояния напрямую зависит точность позиционирования печати.
Запчасть на деталировке под номером: 7

Ролик создаёт прижим этикетки к печатающей линейке и передаёт движение от привода, задавая точность подачи на каждом шаге.
Запчасть на деталировке под номером: 7
