Винт востребован при сборке после ремонта и при замене утраченного крепежа: он соединяет детали, которые должны оставаться неподвижными относительно друг друга при работе лентопротяжного тракта.

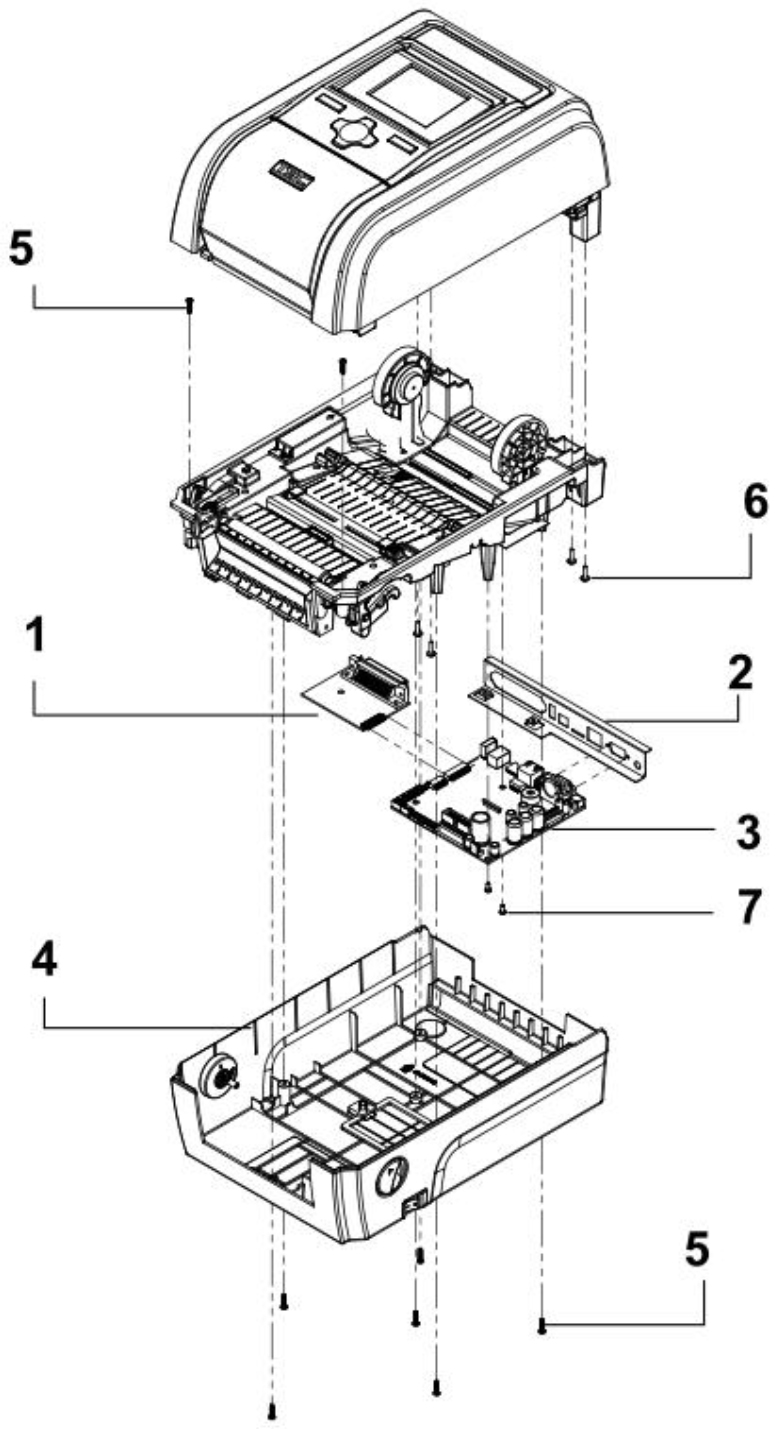

Запчасть на деталировке под номером: 6

Винт соединяет панели и крышки с ответными стойками корпуса, обеспечивая плотную посадку деталей без люфта.
Запчасть на деталировке под номером: 5

Винт служит для крепления крышек, экранов, направляющих и других узлов к основанию принтера.
Запчасть на деталировке под номером: 7

Деталь замыкает корпус снизу, придаёт основанию жёсткость и служит посадочной площадкой для платы, двигателей и направляющих узла печати.
Запчасть на деталировке под номером: 4

Плата выполняет роль вычислительного центра: обрабатывает поток команд, формирует сигналы на термоголовку, управляет шаговым двигателем и опрашивает сенсоры.
Запчасть на деталировке под номером: 3

Плата является вычислительным центром принтера: принимает данные по интерфейсу, формирует сигналы для печатающей головки и узла подачи, опрашивает сенсоры.
Запчасть на деталировке под номером: 3

Плата служит вычислительным и коммутационным центром устройства: принимает данные от компьютера или сети, формирует сигналы для печатающей головки, отслеживает показания датчиков зазора, открытия крышки и окончания ленты.
Запчасть на деталировке под номером: 3

Скоба удерживает разъёмы USB и последовательного порта в правильном положении, чтобы при подключении кабеля нагрузка передавалась на корпус, а не на плату.
Запчасть на деталировке под номером: 2

Скоба фиксирует плату интерфейсов в корпусе и не даёт разъёмам смещаться при подключении и отключении кабелей.
Запчасть на деталировке под номером: 2

Плата обеспечивает обмен данными между принтером и внешним устройством по параллельному каналу: принимает поток заданий, согласует уровни сигналов и передаёт данные в основной контроллер.
Запчасть на деталировке под номером: 1
