Крепёж нужен при замене панелей, установке узлов после ремонта и восстановлении утраченных винтов.

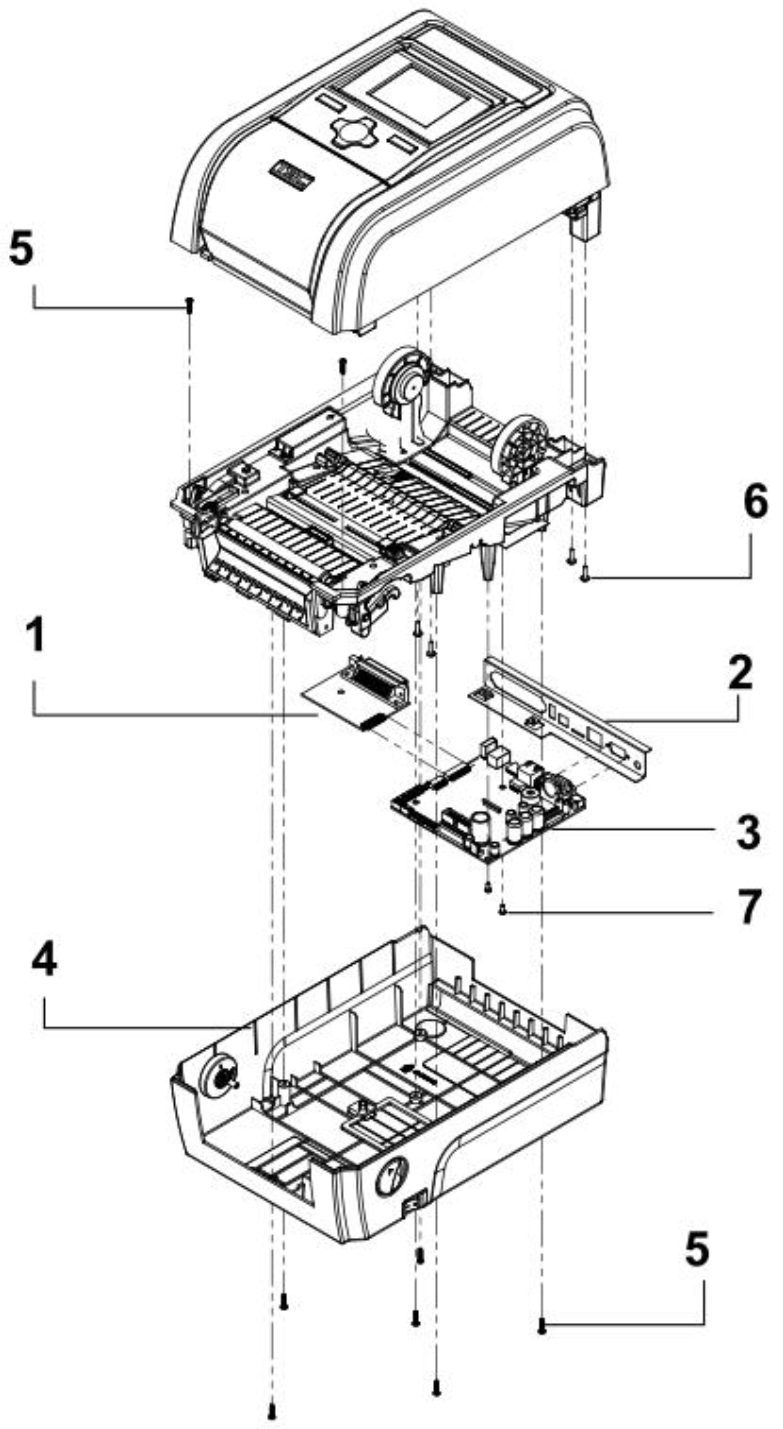

Запчасть на деталировке под номером: 6

Винт служит крепежом для элементов внутренней сборки корпуса: он притягивает деталь к основанию и не даёт ей смещаться при работе механизма.
Запчасть на деталировке под номером: 5

Винт соединяет пластиковую деталь с основанием узла и препятствует её смещению при работе механизма печати.
Запчасть на деталировке под номером: 7

Крышка формирует днище принтера и закрывает доступ к нижним узлам: двигателю, тягам и элементам привода.
Запчасть на деталировке под номером: 4

Плата принимает задание от компьютера или из памяти принтера, распределяет его между узлами и следит за показаниями датчиков.
Запчасть на деталировке под номером: 3

На материнской плате размещены процессор, память, драйверы двигателей и интерфейсные разъёмы.
Запчасть на деталировке под номером: 3

Плата принимает задания печати, обрабатывает их и формирует сигналы для двигателя, термоголовки и датчиков, а также обеспечивает обмен данными по внешним портам.
Запчасть на деталировке под номером: 3

Скоба удерживает ответные части интерфейсных разъёмов, задаёт их положение относительно окна в корпусе и передаёт усилие от кабелей на металл шасси.
Запчасть на деталировке под номером: 2

Деталь фиксирует интерфейсные разъёмы в проёме и принимает на себя усилие при подключении и отключении кабеля.
Запчасть на деталировке под номером: 2

Модуль расширяет набор интерфейсов принтера и позволяет подключить его к оборудованию, у которого нет USB или сетевого порта.
Запчасть на деталировке под номером: 1
