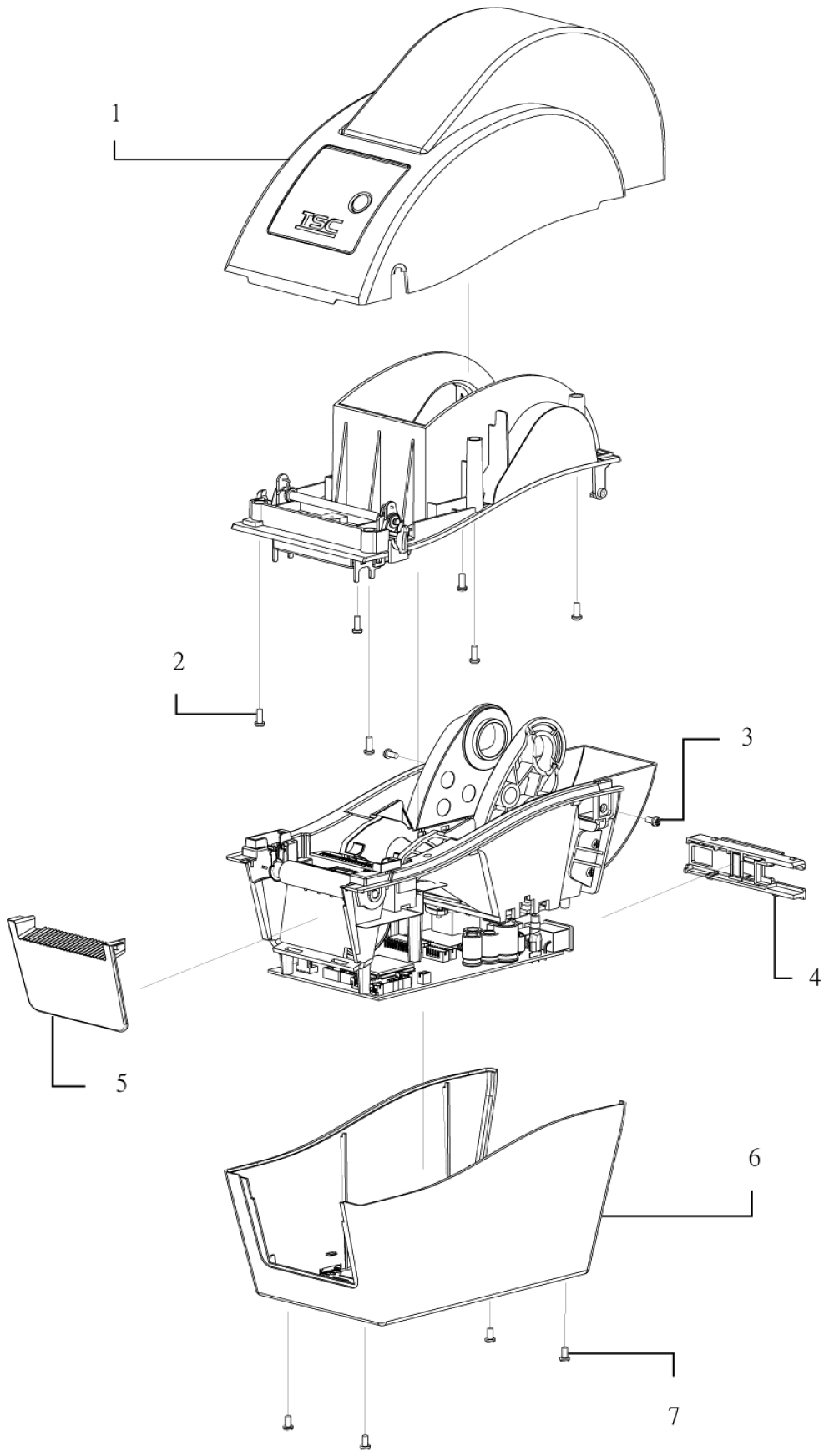

Винт стягивает детали между собой и фиксирует их в посадочных местах TDP-225W. В принтерах этикеток крепёж работает при постоянной вибрации от протяжки, поэтому ослабленный винт быстро даёт люфт: смещаются датчики, меняется положение направляющих, портится качество печати.
Запчасть на деталировке под номером: 3

Винт соединяет нижнюю крышку и внутреннюю нижнюю крышку с несущими элементами корпуса.
Запчасть на деталировке под номером: 7

Винт обеспечивает разъёмное соединение деталей, которое можно разобрать и собрать без повреждения посадочных мест.
Запчасть на деталировке под номером: 2

Узел относится к наружным деталям корпуса, но его состояние напрямую сказывается на работе тракта: неплотно закрытая крышка пропускает пыль к печатающей головке и валу, а перекошенная — меняет положение носителя.
Запчасть на деталировке под номером: 1

Крышка закрывает технологический вырез в корпусе, защищая электронику от пыли, влаги и посторонних предметов, и одновременно оформляет зону подключения кабелей.
Запчасть на деталировке под номером: 4

Нижняя крышка замыкает корпус и придаёт ему устойчивость, удерживает внутренние компоненты в штатных посадочных местах и ограничивает доступ пыли к плате и механизму протяжки.
Запчасть на деталировке под номером: 6

Панель устанавливается в нижней передней части корпуса и закрывает зону, к которой чаще всего подходят при заправке и чистке.
Запчасть на деталировке под номером: 5
