Атол 30Ф не включается (заводской брак)
Узел переносит изображение на термоноситель: точки нагрева вдоль рабочей кромки прогревают термослой, и там, где прошло тепло, остаётся тёмный след.

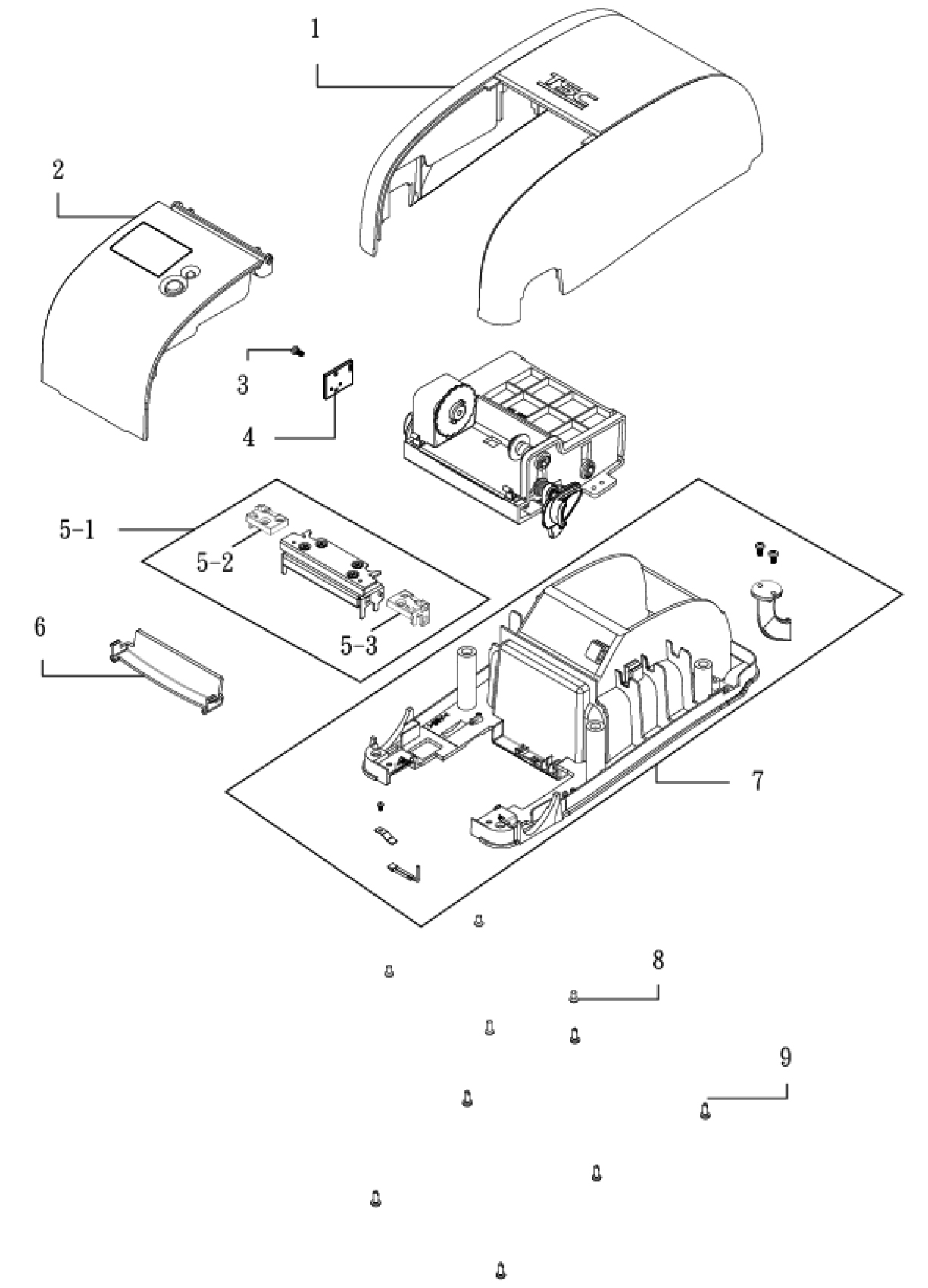

Запчасть на деталировке под номером: 5-1
Название запчасти TSC на английском языке: ТSC TTP-225 printhead 203dpi
Крепёж обеспечивает плотное прилегание сопрягаемых деталей и передаёт усилие затяжки на корпусные элементы.
Запчасть на деталировке под номером: 3
Винт фиксирует детали, которые при обслуживании приходится снимать: элементы корпуса, крышки, направляющие и узлы печатающего механизма.
Запчасть на деталировке под номером: 9
Короткий саморез фиксирует тонкие панели и узлы, не проходящие насквозь толстые стенки корпуса.
Запчасть на деталировке под номером: 8
Узел устанавливается в зоне прохождения риббона и считывает параметры движения ленты. На основании этих данных принтер определяет, что лента расходуется, и останавливает печать при её окончании или обрыве, не допуская печати без переноса краски.
Запчасть на деталировке под номером: 4
Держатель служит посадочным элементом для термоголовки: он ограничивает её смещение, передаёт усилие прижима и не даёт головке перекашиваться при закрытии механизма.
Запчасть на деталировке под номером: 5-2
Держатель удерживает край термоголовки на заданной высоте относительно печатающего вала и не даёт головке смещаться вдоль оси при подъёме и опускании механизма.
Запчасть на деталировке под номером: 5-3
Крышка выполняет две задачи: ограждает печатающий узел и прижимной механизм при работе и обеспечивает доступ к тракту при заправке.
Запчасть на деталировке под номером: 1
Обеспечивает защиту внутренних узлов принтера и правильное положение рулона с расходным материалом при работе.
Запчасть на деталировке под номером: 1
Деталь разделяет внутренний объём принтера и защищает печатный механизм от пыли, попадающей при открытой крышке.
Запчасть на деталировке под номером: 7
Внутренняя крышка отделяет зону печати от остального объёма корпуса, направляет поток воздуха и защищает механизм от пыли и клеевого налёта.
Запчасть на деталировке под номером: 7
Панель обеспечивает доступ к узлу подачи риббона: через неё заводят ленту, проверяют намотку и освобождают застрявший материал.
Запчасть на деталировке под номером: 2
Шлейф термоголовки проходит в непосредственной близости от узла прижима и движущихся элементов.
Запчасть на деталировке под номером: 6
Узел отвечает за вывод изображения методом прямой термопечати: линейка нагревательных элементов точечно прогревает термочувствительный слой этикетки.
Запчасть на деталировке под номером: 5-1
