Термоголовка прижимается к радиатору и корпусу узла печати двумя или несколькими винтами, и именно этот крепёж отвечает за равномерность прижима по всей ширине.

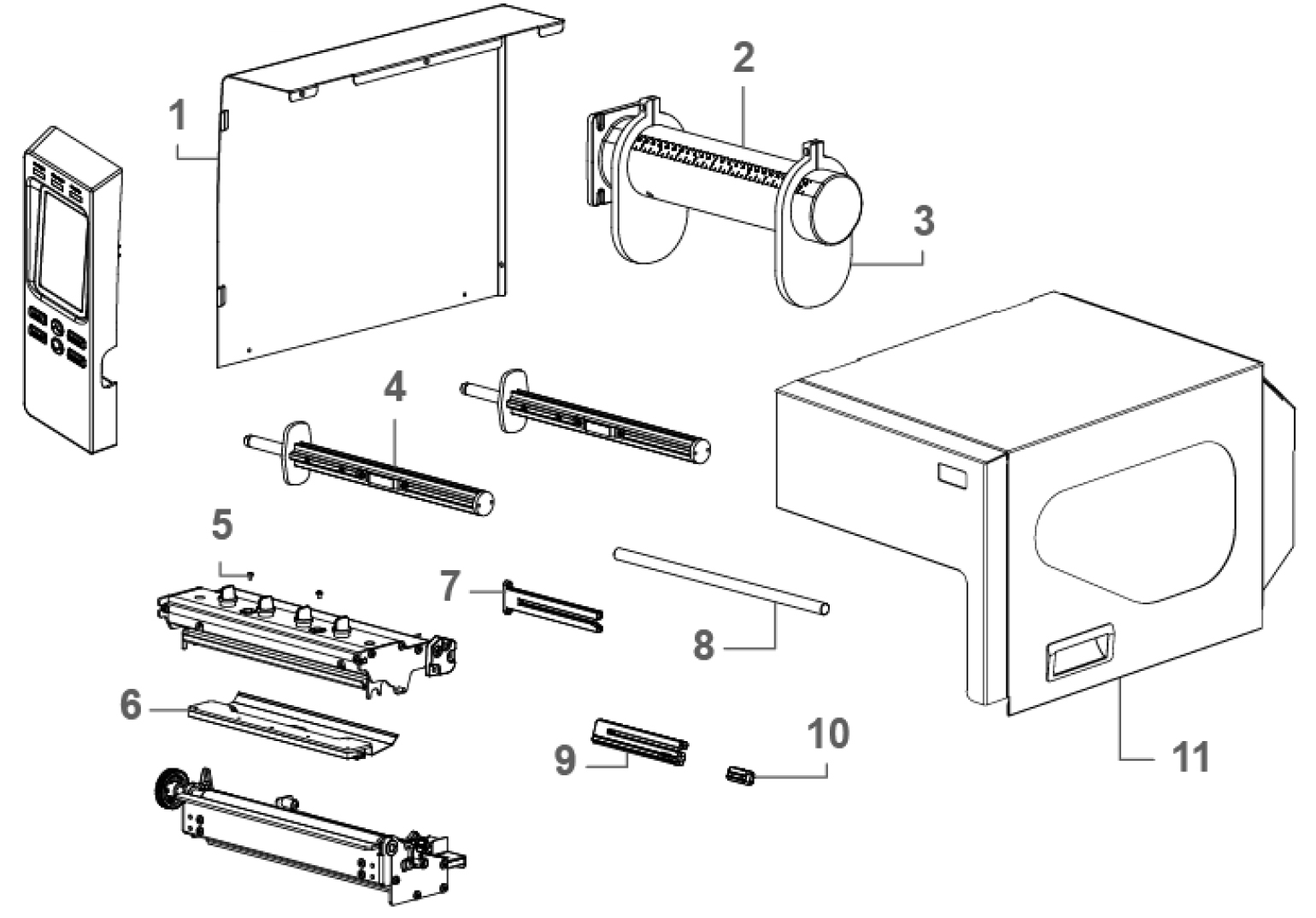

Запчасть на деталировке под номером: 5

Оптический датчик просвечивает носитель и фиксирует изменение оптической плотности на границе этикетки и подложки.
Запчасть на деталировке под номером: 9

Датчик определяет, что риббон установлен и протягивается синхронно с носителем. По его сигналу принтер останавливает задание при обрыве или окончании ленты, чтобы не печатать вслепую и не портить партию этикеток.
Запчасть на деталировке под номером: 7

Узел работает в режиме печати по чёрной метке: оптическая пара в его составе подсвечивает материал и фиксирует затемнённый участок, по которому контроллер рассчитывает длину этикетки.
Запчасть на деталировке под номером: 10

Деталь закрывает доступ к внутренним узлам с правой стороны и удерживает геометрию корпуса, к которому крепятся соседние панели.
Запчасть на деталировке под номером: 11

Крышка формирует границу между электроникой и механизмом, поэтому её состояние влияет на надёжность работы платы.
Запчасть на деталировке под номером: 1

Рулон на держателе должен стоять неподвижно: смещение по оси меняет положение кромки относительно термоголовки, и печать уходит в сторону.
Запчасть на деталировке под номером: 3

Головка преобразует сигналы платы управления в нагрев точек на линии элементов. При протяжке этикетки из этих точек собирается изображение: текст, логотип, линейный или двумерный код.
Запчасть на деталировке под номером: 6

На линии нагрева головки расположены элементы, каждый из которых создаёт одну точку изображения.
Запчасть на деталировке под номером: 6

Шлейф служит электрическим каналом между платой и печатающей головкой. При повреждении жил изображение становится прерывистым, появляются полосы и пропуски, которые не исчезают после чистки головки.
Запчасть на деталировке под номером: не указано

Шпиндель держит рулон на весу и задаёт ось его вращения. Через него усилие механизма протяжки передаётся на материал: полотно стягивается с рулона с нужным натяжением и входит в зону термоголовки без смещения по ширине.
Запчасть на деталировке под номером: 2

Шпиндель относится к оснастке, которую оператор касается при каждой смене ленты, поэтому его посадка должна оставаться точной на протяжении всего срока службы.
Запчасть на деталировке под номером: 4

Штанга служит опорой и осью для направляющих, по которым движется полотно этикеток и ленты.
Запчасть на деталировке под номером: 8
