Винт фиксирует термоголовку в держателе и передаёт усилие прижима от планки на корпус головки.

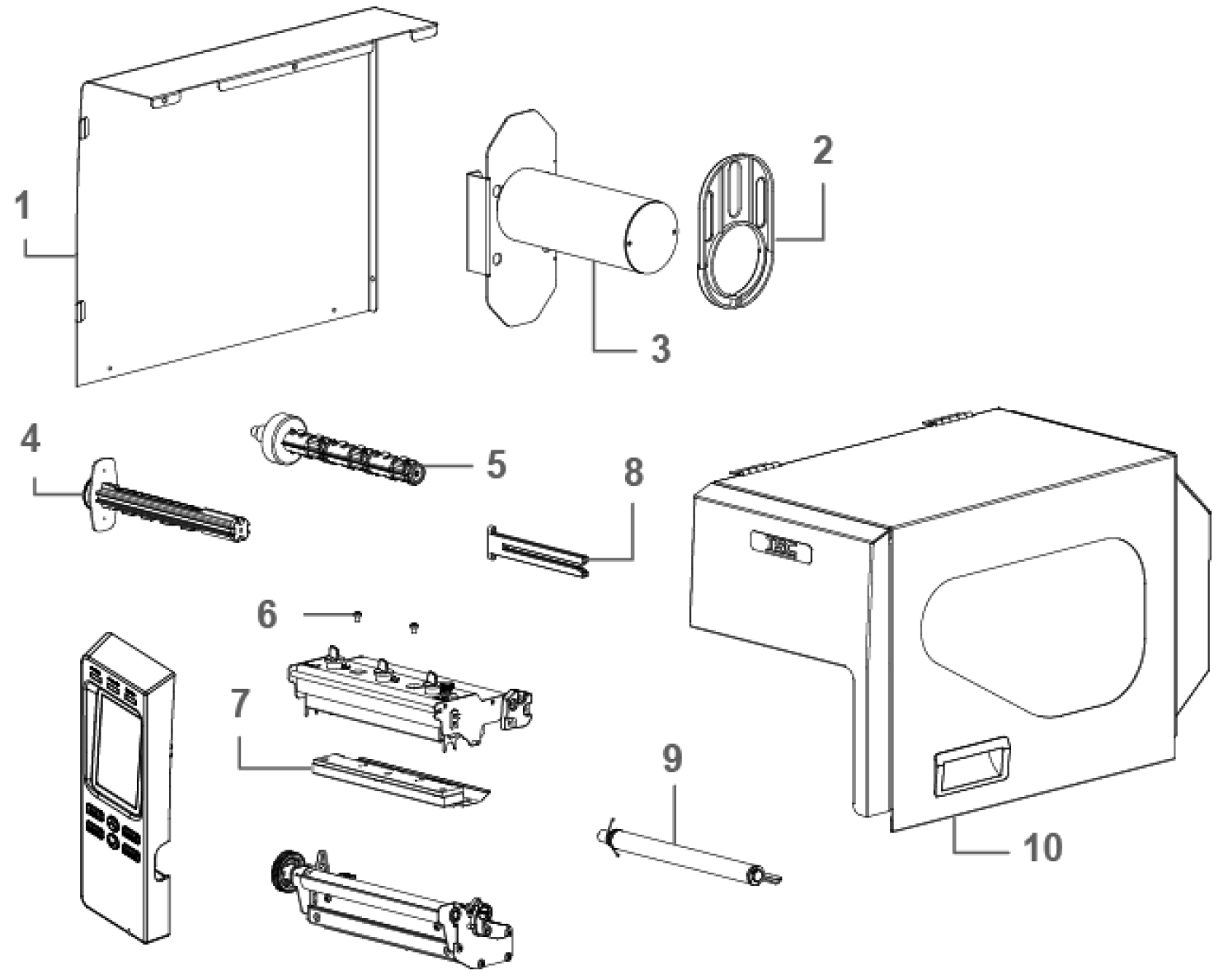

Запчасть на деталировке под номером: 6

Сенсор определяет, заправлена ли красящая лента и вращается ли она при печати, и передаёт эти данные контроллеру.
Запчасть на деталировке под номером: 8

Демпфер создает контролируемое сопротивление вращению держателя и выбирает слабину носителя.
Запчасть на деталировке под номером: 9

Крышка закрывает доступ к правой части механизма, где расположены узлы привода и электроника.
Запчасть на деталировке под номером: 10

Обеспечивает защиту электронных компонентов принтера при повседневной работе и обслуживании.
Запчасть на деталировке под номером: 1

Ограничитель задаёт положение рулона относительно тракта печати и удерживает полотно на нужной линии.
Запчасть на деталировке под номером: 2

Нагревательные элементы линейки прогревают термослой в точках, заданных макетом, и так строится изображение без красящей ленты.
Запчасть на деталировке под номером: 7

Линейка головки прогревает термослой этикетки по точкам и тем самым воспроизводит содержимое задания.
Запчасть на деталировке под номером: 7

Через шлейф плата управляет печатью: импульсы формируют изображение на термоголовке, а обратные сигналы позволяют контролировать работу узла.
Запчасть на деталировке под номером: не указано

Шлейф передаёт на печатающую головку рабочий ток нагревательных элементов. Через него идут значительные токи, поэтому состояние проводников, изоляции и разъёмов напрямую влияет на качество печати: при плохом контакте появляются пропуски, полосы и неравномерная плотность изображения.
Запчасть на деталировке под номером: не указано

Шпиндель принимает втулку рулона и передаёт ей вращение от привода перемотки. От его состояния зависит натяжение ленты в зоне печати: при слабой посадке риббон проскальзывает, появляются заломы и пропуски на оттиске.
Запчасть на деталировке под номером: 4

Узел принимает вес рулона и передаёт материал в тракт без рывков и перекосов. Фланец с посадочным местом фиксирует шпиндель в принтере, а цилиндрическая часть удерживает втулку по всей длине, не давая рулону смещаться по оси.
Запчасть на деталировке под номером: 3

Шпиндель подачи удерживает рулон риббона в верхней части механизма печати. От его состояния зависит стабильность натяжения ленты, а значит — равномерность переноса краски и отсутствие складок на отпечатке.
Запчасть на деталировке под номером: 5
