Ролик обеспечивает равномерное натяжение подложки и стабильную протяжку в зоне отделения. От состояния его поверхности зависит, будет ли этикетка сходить ровно, без заминов и перекосов.

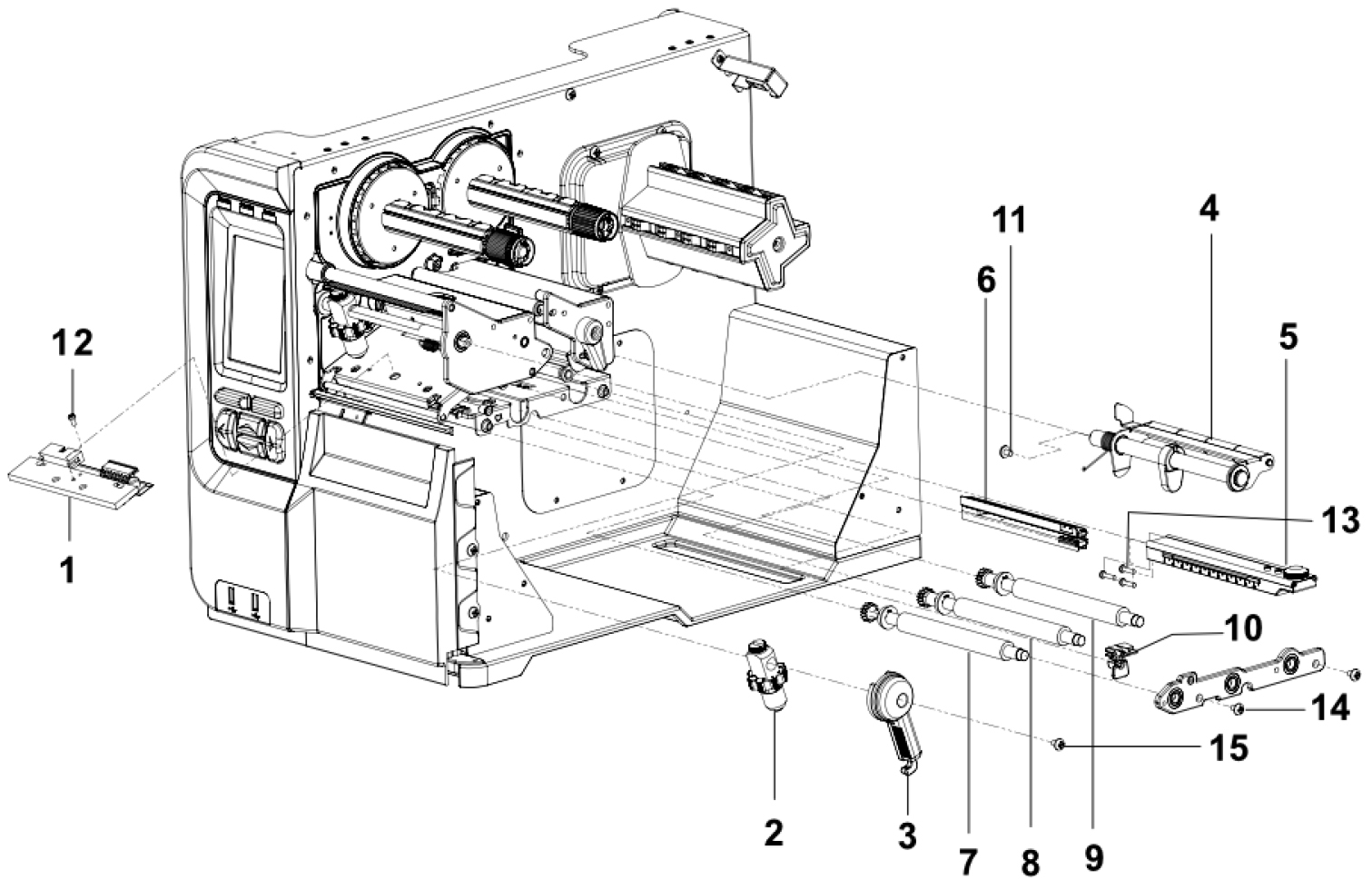

Запчасть на деталировке под номером: 8

Вал работает как ведущий элемент тракта: он принимает усилие от привода и передаёт его материалу за счёт трения резинового покрытия.
Запчасть на деталировке под номером: 7

Прижимной вал устраняет проскальзывание: без плотного контакта лента идёт с отклонением по шагу, а изображение наносится со смещением.
Запчасть на деталировке под номером: 9

Направляющая работает как упор для края носителя и одновременно как элемент, удерживающий полотно в плоскости тракта.
Запчасть на деталировке под номером: 10

Крепёж фиксирует узлы, доступ к которым требуется при обслуживании: держатели, крышки, элементы прижима головки.
Запчасть на деталировке под номером: 13

Винт фиксирует детали механизма в заданном положении и обеспечивает плотное прилегание сопрягаемых поверхностей.
Запчасть на деталировке под номером: 12

Крепёж стягивает детали узла и сохраняет заданное положение механизма при работе принтера.
Запчасть на деталировке под номером: 11

Крепёж фиксирует панели, кронштейны и узлы механизма, обеспечивая постоянное усилие затяжки.
Запчасть на деталировке под номером: 15

Винт стягивает панели, кронштейны и узлы механизма, обеспечивая жёсткость соединения. Шестигранная головка даёт возможность затягивать крепёж ключом или торцевой насадкой, что снижает риск смять грани.
Запчасть на деталировке под номером: 14

Узел формирует сигнал о наличии материала и о переходе между этикетками. На основе этих данных принтер рассчитывает длину формата, момент останова и начало следующей печати.
Запчасть на деталировке под номером: 5

Оптический сенсор считывает состояние тракта и передаёт данные плате управления. На основании этих сигналов принтер запускает печать, останавливается при обрыве ленты и корректирует работу механизма.
Запчасть на деталировке под номером: 6

Узел выравнивает усилие, с которым носитель сходит с рулона, и не даёт ему провисать или, наоборот, натягиваться чрезмерно.
Запчасть на деталировке под номером: 4

Головка — основной элемент печати: от состояния её рабочей кромки зависят читаемость штрихкодов, качество мелкого текста и равномерность заливки.
Запчасть на деталировке под номером: 1

В головке расположена линейка нагревательных элементов, каждый из которых формирует одну точку изображения.
Запчасть на деталировке под номером: 1

Рычаг передаёт усилие оператора на механизм защёлки и удерживает головку прижатой к валу во время печати.
Запчасть на деталировке под номером: 3

Узел формирует давление на печатающую головку и распределяет его по рабочей зоне.
Запчасть на деталировке под номером: 2

Обеспечение электрической связи термоголовки с платой управления. Замена требуется при повреждении проводников, окислении контактов или утрате фиксации разъёмов, а также при ремонте, когда головка снимается с механизма.
Запчасть на деталировке под номером: не указано
