В узле отделения вал выполняет роль прижимного элемента: он принимает полотно после печати и обеспечивает его равномерное продвижение, пока этикетка отделяется от подложки.

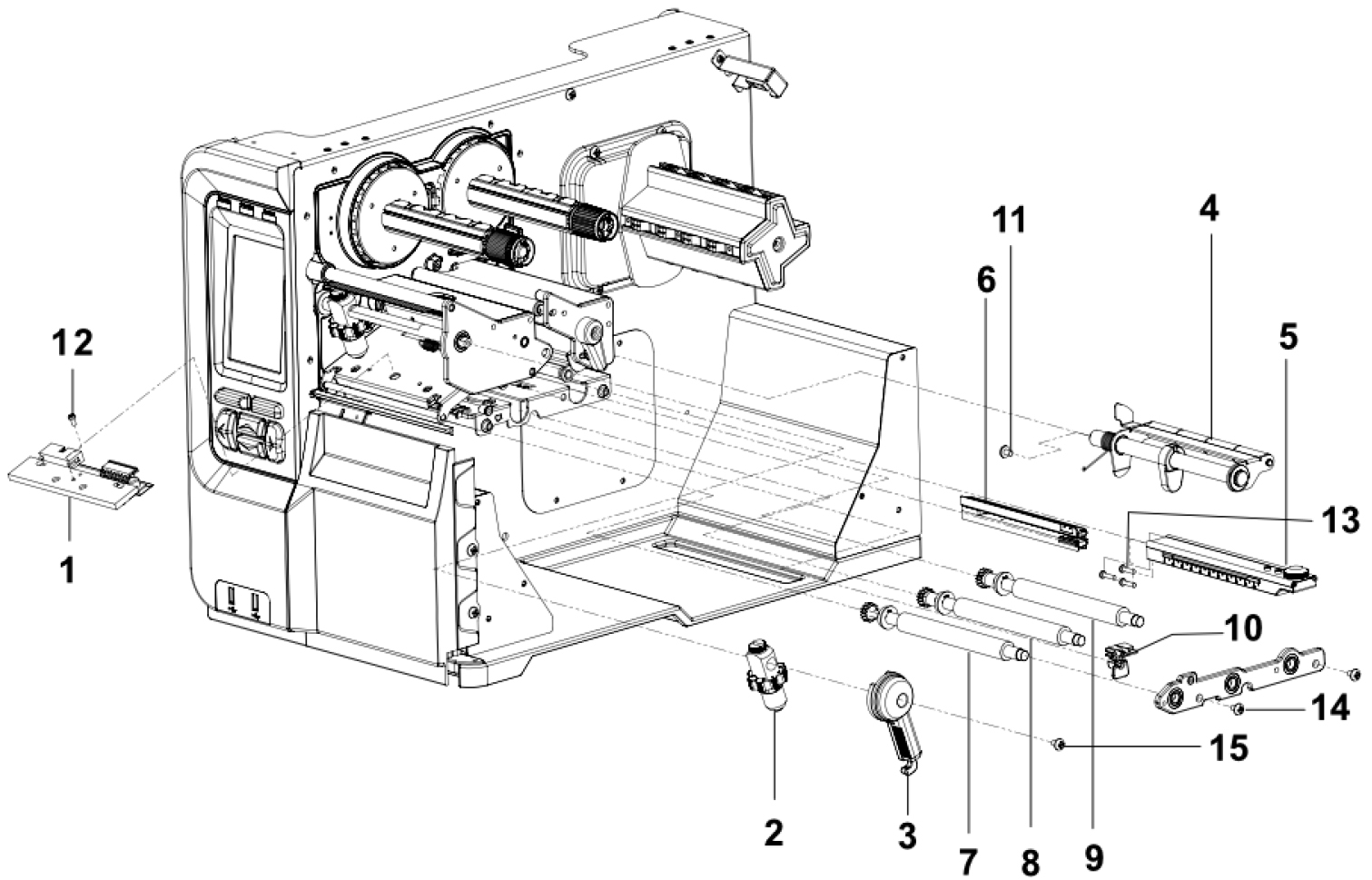

Запчасть на деталировке под номером: 8

Вал обеспечивает равномерный прижим материала к термоголовке по всей ширине и передаёт усилие привода на носитель.
Запчасть на деталировке под номером: 7

Вал передаёт усилие протяжки на носитель и удерживает его с постоянным натяжением. От состояния поверхности зависит, идёт ли лента без перекоса: загрязнённый или затвердевший ролик начинает проскальзывать, и принтер теряет позицию печати.
Запчасть на деталировке под номером: 9

Направляющая ограничивает поперечный ход носителя и стабилизирует кромку перед входом в зону печати.
Запчасть на деталировке под номером: 10

Винт удерживает элементы сборки печатающего узла и обеспечивает их точное взаимное положение.
Запчасть на деталировке под номером: 13

Обозначение M3*6 описывает резьбу и длину: метрическая резьба диаметром 3 мм, длина 6 мм. Винт машинный — он вкручивается в подготовленное отверстие с резьбой или в гайку, а не врезается в пластик как саморез.
Запчасть на деталировке под номером: 12

Маркировка M4*12 означает метрическую резьбу диаметром 4 мм и длину 12 мм; шайба идёт в сборе с винтом.
Запчасть на деталировке под номером: 11

Винт фиксирует детали узла печатающей головки, обеспечивая постоянное усилие прижима и точное взаимное положение сопрягаемых элементов.
Запчасть на деталировке под номером: 15

Крепёж стягивает детали узла печатающей головки и удерживает их взаимное положение при работе механизма.
Запчасть на деталировке под номером: 14

Узел определяет, заправлен ли носитель и проходит ли полотно в рабочей зоне. По его сигналу контроллер принимает решение о начале задания и об остановке при обрыве или окончании рулона.
Запчасть на деталировке под номером: 5

Датчик считывает состояние материала в зоне печати и передаёт сигнал на главную плату. По этим данным контроллер определяет, заправлен ли риббон, какой тип носителя установлен и можно ли начинать печать.
Запчасть на деталировке под номером: 6

Демпфер стабилизирует натяжение и прижимает носитель к направляющей, не давая ленте провисать при разгоне и остановке привода.
Запчасть на деталировке под номером: 4

Термоголовка преобразует электрические импульсы в нагрев точечных элементов, за счёт чего на термоносителе или через красящую ленту появляется изображение.
Запчасть на деталировке под номером: 1

Головка нагревает точечные элементы в соответствии с заданием и формирует изображение на термочувствительном материале или на ленте.
Запчасть на деталировке под номером: 1

Деталь относится к правой группе сборочных узлов печатающего механизма. Через рычаг оператор открывает и закрывает прижим головы, поэтому от его состояния зависит равномерность прижима и удобство ежедневной работы с принтером.
Запчасть на деталировке под номером: 3

Прижимной механизм передаёт усилие на печатающую головку, обеспечивая плотный контакт с носителем и красящей лентой.
Запчасть на деталировке под номером: 2

Шлейф передаёт импульсы на нагревательные элементы и служебные сигналы от датчиков головки.
Запчасть на деталировке под номером: не указано
