Направляющая задаёт положение полотна по ширине: подвижный упор поджимается к краю ленты и фиксирует её в тракте.

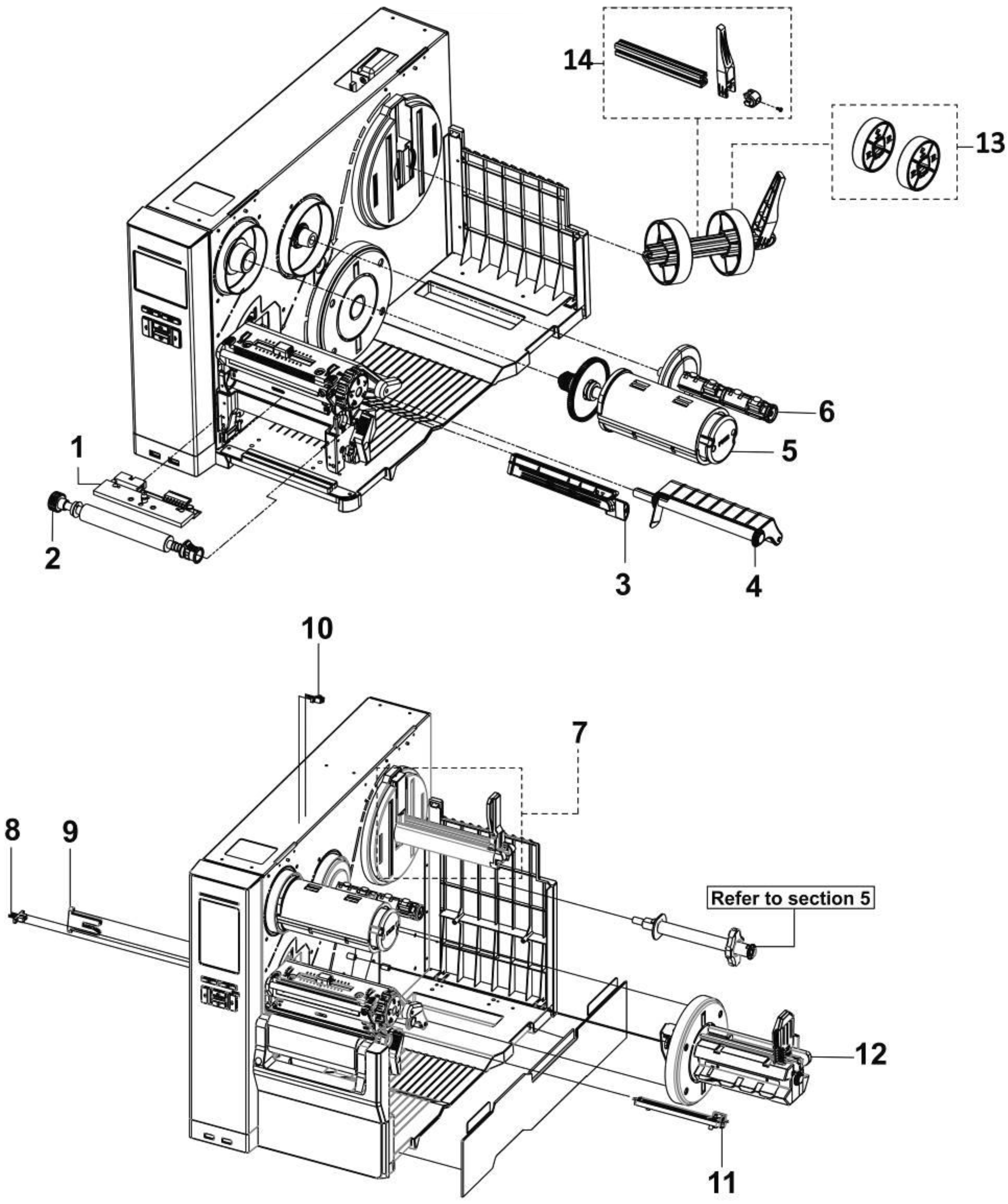

Запчасть на деталировке под номером: 11
Название запчасти TSC на английском языке: Label guide module MH240.
Задача узла — прямая термопечать на самоклеящихся этикетках, плёнках и бирках, которые применяются в промышленной маркировке.
Запчасть на деталировке под номером: 1
Печатающая термоголовка с каталожным номером предназначена для установки в промышленный принтер этикеток TSC MH240 с разрешением печати 203 dpi. Она является рабочим узлом печатающего механизма и формирует изображение на термочувствительном материале либо переносит красящий слой с риббона на этикетку. Разрешение 203 dpi подходит для печати текста, штрихкодов, графических элементов, логотипов и другой информации стандартного размера.
Запчасть на деталировке под номером: 1
Деталь замыкает тракт подачи снизу: сверху носитель поджимается термоголовкой, снизу его удерживает обрезиненный цилиндр на оси.
Запчасть на деталировке под номером: 2
Название запчасти TSC на английском языке: Platen roller assembly MH240.
Шпиндель фиксирует рулон риббона в узле перемотки и передаёт ему вращение от привода. При печати лента должна двигаться с постоянным натяжением: слишком слабое приводит к морщинам и пропускам, слишком сильное — к обрыву и замятию.
Запчасть на деталировке под номером: 5
Шпиндель устанавливается в правой части механизма и служит опорой для рулона риббона. Внутри узла есть фрикционный элемент, который задаёт сопротивление вращению: лента остаётся натянутой на всём пути до печатающей головы.
Запчасть на деталировке под номером: 6
Название запчасти TSC на английском языке: Ribbon supply spindle assembly MH240
Без адаптера рулон с большой втулкой садится на шпиндель с зазором и проворачивается. Насадка заполняет этот зазор и передаёт крутящий момент от шпинделя к рулону.
Запчасть на деталировке под номером: 13
Название запчасти TSC на английском языке: Core adapters 3" MH240.
Узел фиксирует импульсы, соответствующие движению шпинделя, и передаёт их в электронику. По этим данным принтер проверяет, что лента расходуется синхронно с подачей этикетки, и останавливает работу при обрыве или заклинивании.
Запчасть на деталировке под номером: 10
Название запчасти TSC на английском языке: Ribbon encoder sensor assembly MH240.
Датчик работает как элемент блокировки: он фиксирует положение механизма прижима и не даёт запустить печать при поднятой головке.
Запчасть на деталировке под номером: 8
Название запчасти TSC на английском языке: TPH Open sensor assembly MH240.
Узел обеспечивает контроль окончания риббона и корректную отработку заданий: принтер не продолжает печать «по сухому» и не портит материал.
Запчасть на деталировке под номером: 9
Название запчасти TSC на английском языке: Ribbon end sensor assembly MH240.
Узел распознаёт промежутки между этикетками, чёрную метку или край носителя — в зависимости от выбранного режима калибровки.
Запчасть на деталировке под номером: 3
При подаче полотно движется неравномерно: рулон то разматывается с запасом, то подтормаживает, и эти колебания доходят до зоны печати.
Запчасть на деталировке под номером: 4
Название запчасти TSC на английском языке: Media damper assembly MH240.
Узел отвечает за прямую термопечать на самоклеящихся этикетках, плёнках и бирках малого формата.
Запчасть на деталировке под номером: 1
Шпиндель принимает рулон, центрирует его по оси тракта и передаёт усилие размотки. От состояния узла зависит постоянство натяжения: при люфте рулон смещается в сторону, полотно идёт под углом, и печать встаёт с перекосом по краю.
Запчасть на деталировке под номером: 14
Название запчасти TSC на английском языке: Label supply spindle assembly MH240.
