Узел находит промежуток между этикетками и сообщает плате управления положение начала следующей этикетки.

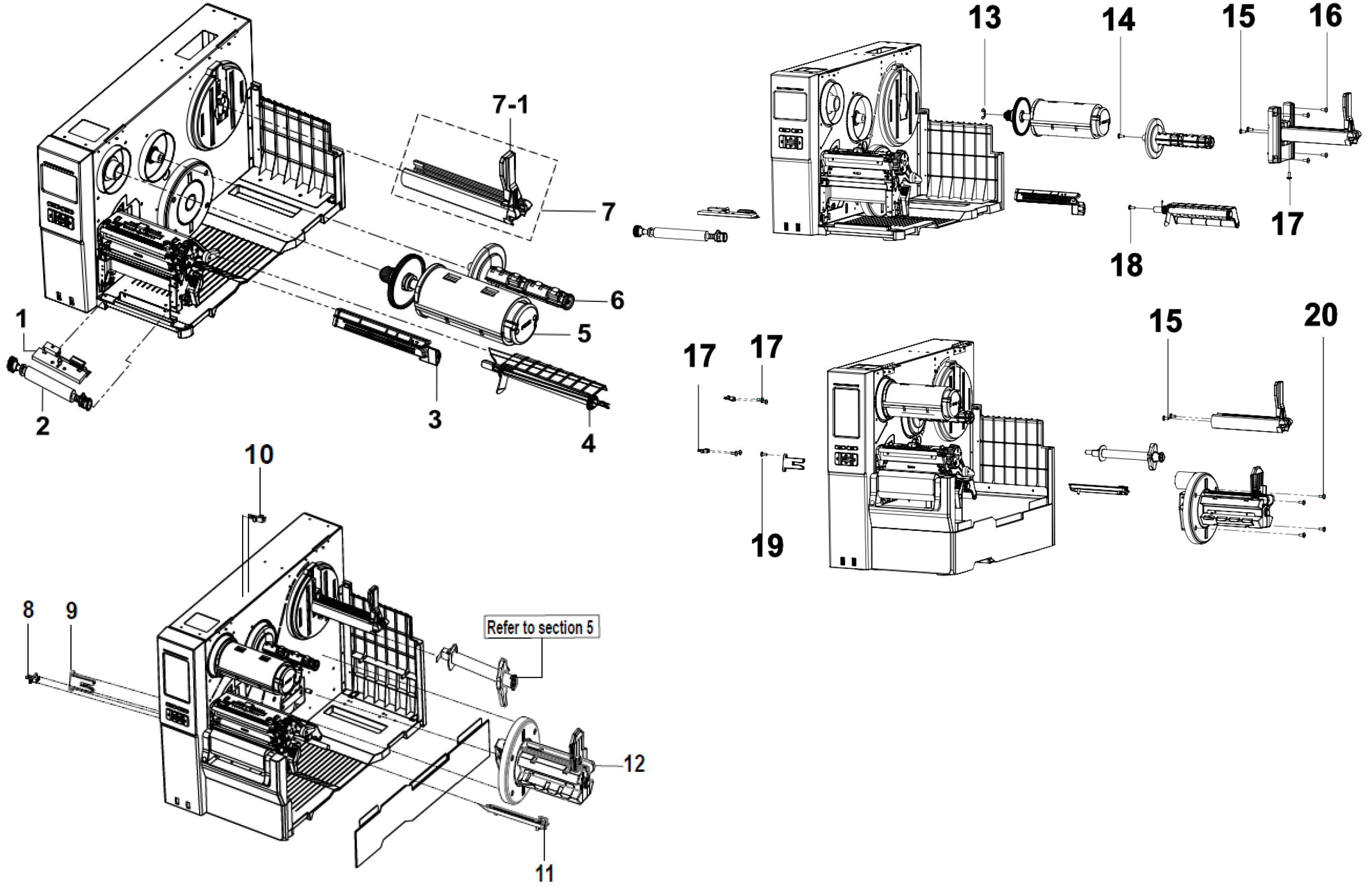

Запчасть на деталировке под номером: 3

Контроль вращения узла риббона: по сигналу датчика принтер определяет, движется ли лента, не закончилась ли она и нет ли проскальзывания.
Запчасть на деталировке под номером: 10

Модуль ограничивает боковое смещение полотна и не даёт рулону уходить по оси при разгоне и торможении.
Запчасть на деталировке под номером: 11

Прижимной вал задаёт плоскость, по которой материал проходит под термоголовкой, и передаёт ему усилие протяжки.
Запчасть на деталировке под номером: 2

На шпиндель надевается втулка с отработанным риббоном, и при печати он подматывает ленту с той скоростью, с какой она расходуется.
Запчасть на деталировке под номером: 5

Шпиндель служит опорой для рулона риббона и передаёт ему вращение при подаче. Фланец с рёбрами удерживает втулку от осевого смещения, а полый вал обеспечивает посадку на ось узла.
Запчасть на деталировке под номером: 6

Винт удерживает элементы левой боковой сборки MH241: панели, кронштейны и узлы, которые должны стоять жёстко относительно каркаса.
Запчасть на деталировке под номером: 17

Винт создаёт разборное соединение: удерживает детали в заданном положении и позволяет снимать их при обслуживании без разрушения посадочных мест.
Запчасть на деталировке под номером: 19

Винт стягивает детали с нормированным усилием и удерживает их при вибрации, характерной для работы печатающего механизма.
Запчасть на деталировке под номером: 16

Винт стягивает две детали с резьбовыми посадочными местами и удерживает их взаимное положение при вибрации.
Запчасть на деталировке под номером: 20

Винт стягивает силовые элементы конструкции: кронштейны, пластины узла печати, детали шасси.
Запчасть на деталировке под номером: 14

Винт стягивает две детали через резьбовое отверстие, а пружинная шайба создаёт постоянное усилие прижима и компенсирует микроподвижки.
Запчасть на деталировке под номером: 18

Винт стягивает пластиковые и металлические элементы узла, обеспечивая плотное прилегание деталей друг к другу и жёсткость соединения под нагрузкой.
Запчасть на деталировке под номером: 15

Датчик нужен для контроля расхода риббона при печати методом термопереноса.
Запчасть на деталировке под номером: 9

Сенсор сообщает плате, закрыта ли каретка с термоголовкой.
Запчасть на деталировке под номером: 8

При подаче этикеток рулон раскручивается неравномерно, и в полотне появляются кратковременные колебания натяжения.
Запчасть на деталировке под номером: 4

Рулон этикеток при подаче стремится сместиться вдоль оси, особенно если он намотан неровно или сердечник сидит неплотно.
Запчасть на деталировке под номером: 7-1

Смотчик принимает отпечатанные этикетки и формирует рулон внутри корпуса, освобождая место вокруг принтера.
Запчасть на деталировке под номером: 12

Деталь пружинного типа надевается на вал и удерживается в канавке за счёт собственной упругости.
Запчасть на деталировке под номером: 13

Узел служит опорой для рулона носителя и передаёт усилие протяжки от механизма принтера. От состояния шпинделя зависит стабильность натяжения ленты: при износе или люфте рулон начинает «гулять», появляется перекос, сбои калибровки и неровная подача этикеток.
Запчасть на деталировке под номером: 7
