Модуль работает на просвет: излучатель и приёмник расположены по разные стороны тракта, и в момент прохождения зазора количество света, попадающего на приёмник, меняется.

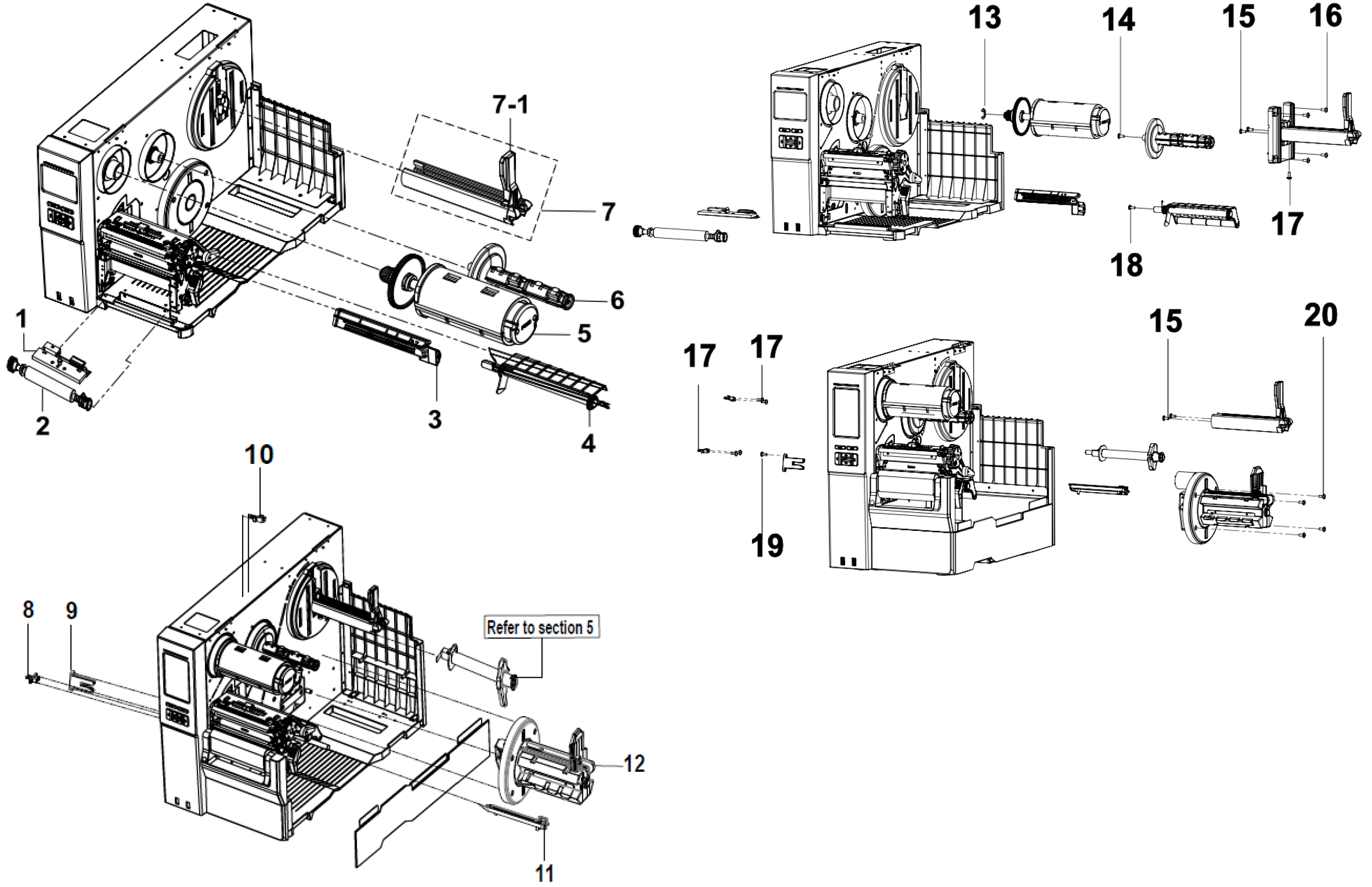

Запчасть на деталировке под номером: 3

Датчик отслеживает вращение вала риббона и формирует импульсы, по которым принтер определяет фактический расход ленты.
Запчасть на деталировке под номером: 10

Модуль задаёт положение края этикетки и не позволяет полотну смещаться при подаче. Зелёный зажим с пружиной работает как быстрая фиксация: он удерживает подвижную часть направляющей в выбранном положении и позволяет перенастроить узел под другую ширину материала без инструмента.
Запчасть на деталировке под номером: 11

Узел отвечает за формирование изображения на этикетке, бирке или другом носителе: нагревательные элементы термолинейки точечно передают тепло на риббон или термочувствительный материал, за счёт чего получается текст, штрихкод, QR-код, графика и служебная маркировка.
Запчасть на деталировке под номером: 1

Термоголовка отвечает за перенос данных на термоэтикетку или термоленту. При работе принтера именно этот узел создает изображение построчно, нагревая нужные точки.
Запчасть на деталировке под номером: 1

Основная задача узла — равномерно протягивать этикетку или риббон с заданным шагом, не допуская проскальзывания и перекосов.
Запчасть на деталировке под номером: 2

Шпиндель наматывает отработанную красящую ленту, поддерживает натяжение и не даёт риббону провисать внутри принтера.
Запчасть на деталировке под номером: 5

Деталь фиксирует рулон риббона в механизме подачи и обеспечивает равномерное разматывание ленты при термотрансферной печати.
Запчасть на деталировке под номером: 6

Винт обеспечивает разъёмное соединение деталей и передаёт усилие затяжки на посадочную площадку.
Запчасть на деталировке под номером: 17

Винт фиксирует детали, которые должны оставаться неподвижными при работе механизма: панели корпуса, кронштейны, направляющие и элементы внутренней компоновки.
Запчасть на деталировке под номером: 19

Винт соединяет детали, которые при обслуживании приходится снимать и ставить обратно: боковые панели, кронштейны, элементы привода и направляющие.
Запчасть на деталировке под номером: 16

Винт фиксирует детали правой боковой сборки: панели корпуса, кронштейны и элементы привода, которые должны оставаться неподвижными при работе механизма.
Запчасть на деталировке под номером: 20

Винт обеспечивает разборное соединение панелей и внутренних узлов. В отличие от самонарезающего крепежа, машинный винт вкручивается в подготовленную резьбу — в стойку, гайку или резьбовую втулку, поэтому его задача не нарезать материал, а плотно и повторно собирать соединение.
Запчасть на деталировке под номером: 14

Винт стягивает две детали с нормированным усилием и удерживает их в заданном положении. Пружинная шайба создаёт постоянное поджатие: соединение не ослабевает при вибрации от работы шаговых двигателей и механизма протяжки, что для печатающего оборудования важно — ослабший крепёж приводит к перекосу узлов и сбоям позиционирования.
Запчасть на деталировке под номером: 18

Деталь фиксирует панели, кронштейны и узлы, доступ к которым открывается при обслуживании принтера.
Запчасть на деталировке под номером: 15

Сенсор формирует сигнал о том, что лента ещё есть и движется в штатном режиме. На основании этих данных плата управления разрешает печать и останавливает задание при исчерпании рулона или обрыве полотна.
Запчасть на деталировке под номером: 9

Датчик подаёт в плату управления сигнал о том, что термоголовка приведена в рабочее положение и прижата к валу.
Запчасть на деталировке под номером: 8

Демпфер выравнивает натяжение носителя между рулоном и печатающей парой. Без него при резких изменениях скорости полотно дёргается, что приводит к смещению печати и перекосу этикетки.
Запчасть на деталировке под номером: 4

Кольцо устанавливается в проточку вала и принимает на себя осевые усилия от сопряжённых деталей.
Запчасть на деталировке под номером: 13

Деталь удерживает рулон этикеток, задаёт ему ось вращения и передаёт усилие протяжки от привода.
Запчасть на деталировке под номером: 7
