Модуль задаёт положение кромки ленты относительно печатающей головки. Ползунок перемещается по рамке и поджимается пружиной, поэтому направляющую можно быстро переставить под другой типоразмер носителя, а винт с накаткой фиксирует выбранное положение без инструмента.

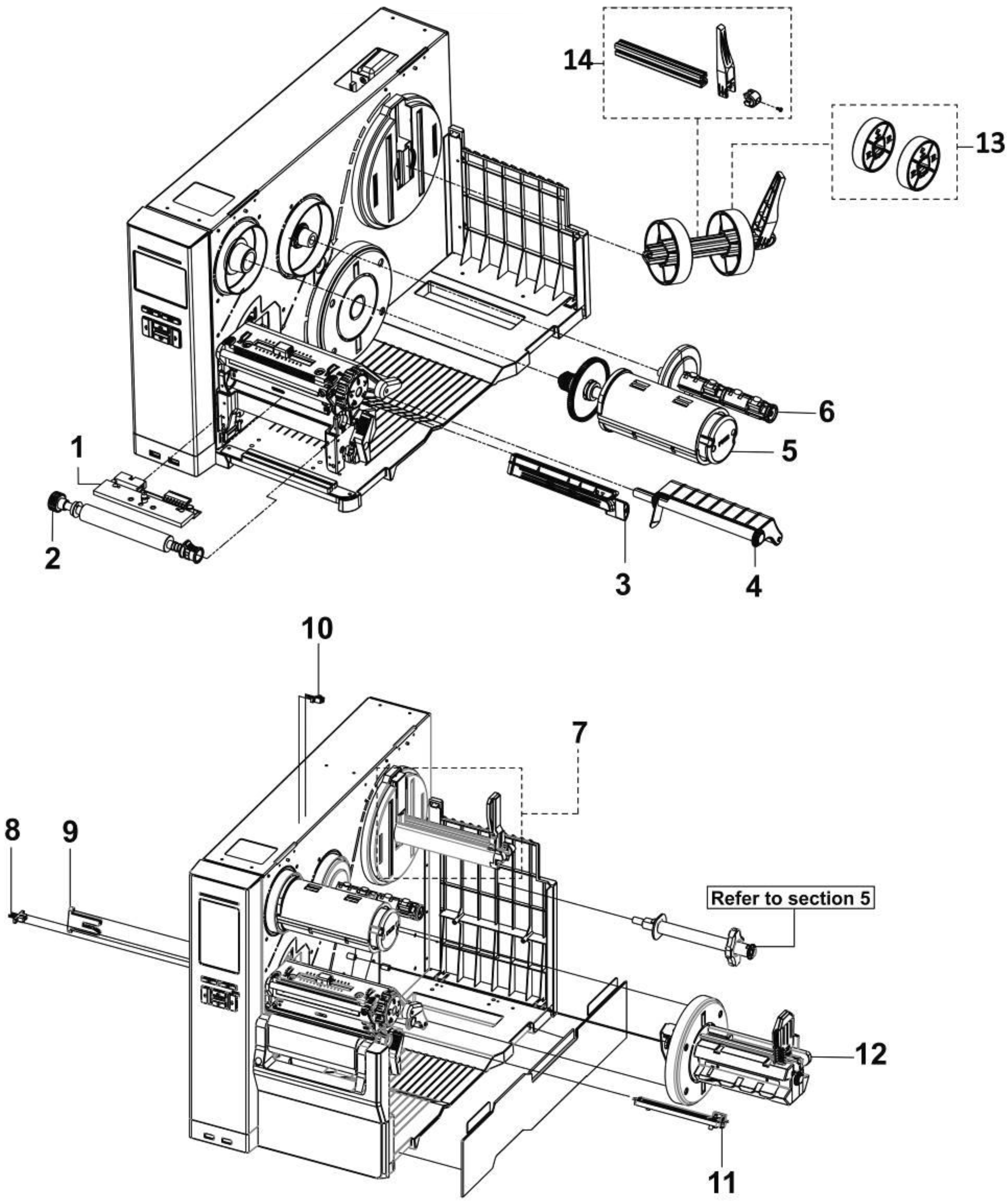

Запчасть на деталировке под номером: 11
Название запчасти TSC на английском языке: Label guide module MH640T.
Вал служит опорой для материала в момент переноса изображения и одновременно выполняет роль ведущего элемента протяжки.
Запчасть на деталировке под номером: 2
Название запчасти TSC на английском языке: Platen roller assembly MH640T.
Узел принимает отработанную красящую ленту и фиксирует бобину на посадочном месте без проскальзывания.
Запчасть на деталировке под номером: 5
Шпиндель центрирует рулон ленты и передаёт ему вращение с заданным сопротивлением. Зубчатый фланец входит в зацепление с механизмом привода, а подвижные элементы на посадочной части не дают втулке прокручиваться.
Запчасть на деталировке под номером: 6
Название запчасти TSC на английском языке: Ribbon supply spindle assembly MH640T
Core adapters 3" TSC MH640T
Запчасть на деталировке под номером: 13
Название запчасти TSC на английском языке: Core adapters 3" MH640T.
Датчик фиксирует метки на узле перемотки и передаёт импульсы на плату управления, которая рассчитывает расход ленты и синхронизирует работу механизма.
Запчасть на деталировке под номером: 10
Название запчасти TSC на английском языке: Ribbon encoder sensor assembly MH640T.
Сенсор участвует в логике запуска печати и в диагностике: по его сигналу контроллер определяет, закрыта ли головка и можно ли начинать протяжку.
Запчасть на деталировке под номером: 8
Название запчасти TSC на английском языке: TPH Open sensor assembly MH640T.
Датчик не даёт принтеру работать без красящей ленты, когда выбран режим термотрансферной печати.
Запчасть на деталировке под номером: 9
Название запчасти TSC на английском языке: Ribbon end sensor assembly MH640T.
Узел не относится к расходным материалам и меняется по результатам диагностики, а не по регламенту.
Запчасть на деталировке под номером: 3
Узел гасит колебания натяжения носителя при печати и обратном протягивании, удерживает ленту в границах тракта и снижает нагрузку на механизм подачи.
Запчасть на деталировке под номером: 4
Название запчасти TSC на английском языке: Media damper assembly MH640T.
Узел превращает строки данных в отпечаток: нагревательные элементы поочерёдно прогревают термочувствительный слой, и на этикетке появляется текст, графика и штрих-коды.
Запчасть на деталировке под номером: 1
Узел выполняет сразу две функции: механическую фиксацию рулона и передачу усилия размотки.
Запчасть на деталировке под номером: 14
Название запчасти TSC на английском языке: Label supply spindle assembly MH640T.
