Узел распознаёт переход между этикеткой и подложкой и сообщает об этом плате управления. Принтер использует эти данные, чтобы совместить начало печати с краем этикетки и не «уехать» на несколько миллиметров за прогон.

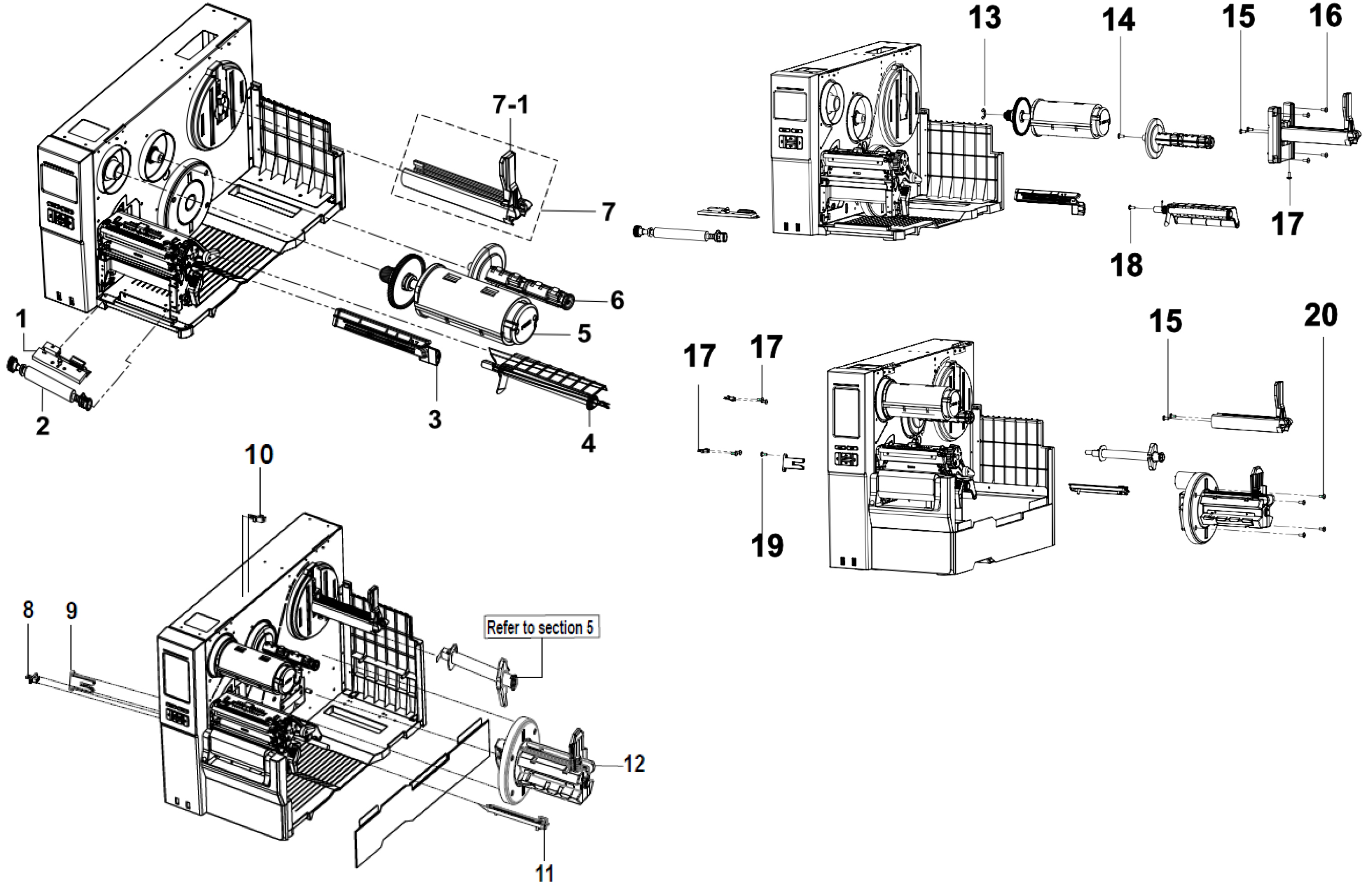

Запчасть на деталировке под номером: 3

Датчик фиксирует импульсы кодировщика, связанного с механизмом подачи красящей ленты. По этим сигналам электроника определяет, движется ли риббон, соответствует ли расход заданию печати и не закончился ли материал.
Запчасть на деталировке под номером: 10

Модуль формирует боковой упор для носителя и одновременно служит базой для регулировочного узла: ползун перемещается по пазу и фиксируется винтом в положении под ширину конкретной этикетки.
Запчасть на деталировке под номером: 11

Валик вращается от привода и перемещает этикеточную ленту с заданным шагом. Равномерное сцепление по всей ширине предотвращает смещение изображения и потерю позиционирования между этикетками.
Запчасть на деталировке под номером: 2

Шпиндель служит посадочным и приводным элементом для втулки риббона.
Запчасть на деталировке под номером: 5

Шпиндель центрирует рулон и передаёт ему усилие подтормаживания, чтобы полотно не провисало и не собиралось складками.
Запчасть на деталировке под номером: 6

Винт фиксирует детали, которые должны оставаться неподвижными при работе механизма подачи.
Запчасть на деталировке под номером: 17

Винт стягивает детали корпуса и внутренние узлы, фиксирует кронштейны и панели в местах, предусмотренных конструкцией.
Запчасть на деталировке под номером: 19

Винт соединяет детали корпуса и внутренние узлы, обеспечивая плотную посадку без смещения.
Запчасть на деталировке под номером: 16

Винт фиксирует панели, кронштейны и внутренние узлы принтера, обеспечивая плотное соединение без перекосов.
Запчасть на деталировке под номером: 20

Винт обеспечивает разъёмное соединение деталей: он удерживает панели, кронштейны и модули в штатном положении и передаёт нагрузку от вибрации на корпус.
Запчасть на деталировке под номером: 14

Механизм принтера состоит из подвижных узлов, и каждый из них нагружается при протяжке этикетки.
Запчасть на деталировке под номером: 18

Узлы печатающего механизма соединяются винтами, и в местах, где материал тонкий или поверхность обработана, обычная головка винта оставляет следы и продавливает металл.
Запчасть на деталировке под номером: 15

При термотрансферной печати без ленты изображение не переносится на материал, и принтер продолжает выдавать пустые этикетки.
Запчасть на деталировке под номером: 9

Датчик входит в цепь защит и блокировок принтера.
Запчасть на деталировке под номером: 8

Узел удерживает ленту в натянутом состоянии и сглаживает колебания, возникающие при разгоне и торможении вала подачи.
Запчасть на деталировке под номером: 4

Головка преобразует задание печати в нагрев точек, за счёт чего на материале появляется изображение или переносится краска с термоленты.
Запчасть на деталировке под номером: 1

Термоголовка — основной рабочий узел принтера, от которого зависит четкость каждой точки изображения.
Запчасть на деталировке под номером: 1

Кольцо ограничивает осевое перемещение деталей на валу: без него шестерня или втулка может сдвинуться, что нарушает зацепление и приводит к перекосу узла.
Запчасть на деталировке под номером: 13

Шпиндель принимает втулку рулона и не даёт ему смещаться в сторону при печати. От того, насколько ровно сидит рулон, зависит положение полотна относительно термоголовки: перекос приводит к уходу изображения в сторону края и к неравномерному натяжению.
Запчасть на деталировке под номером: 7
