Головка формирует изображение построчно: нагрев элементов в соответствии с заданием меняет состояние термочувствительного слоя или переносит краску с риббона.

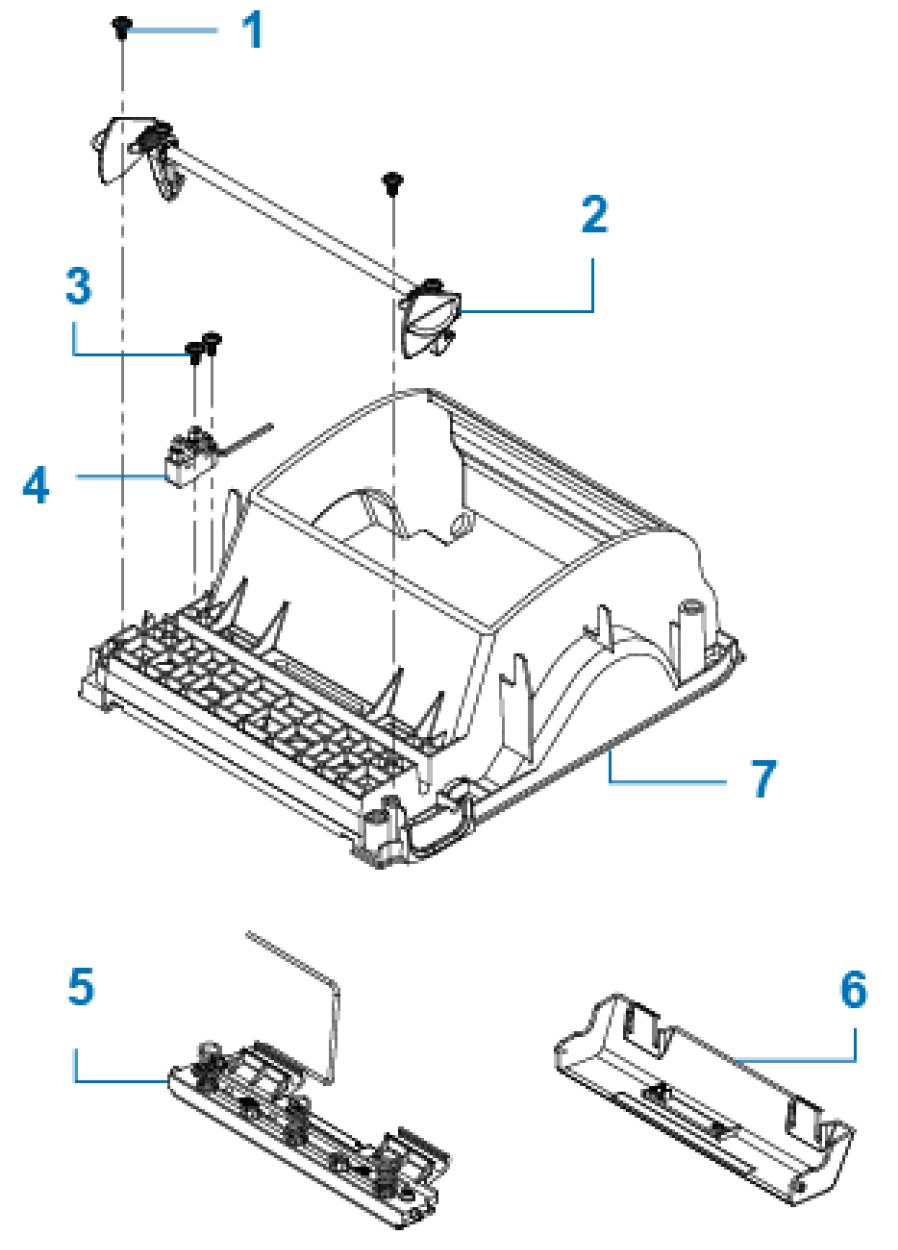

Запчасть на деталировке под номером: 5

Стержень проходит по корпусу и через рычаги передаёт усилие оператора на замок верхней крышки.
Запчасть на деталировке под номером: 2

Фиксирует детали внутренней крышки и элементы, закреплённые на ней, обеспечивая их плотное прилегание и правильное взаимное положение.
Запчасть на деталировке под номером: 3

Винт обеспечивает съёмное крепление внутренней крышки: панель можно снять для доступа к механизму, а затем вернуть на место.
Запчасть на деталировке под номером: 1

Приёмник преобразует прошедший через материал свет в электрический сигнал, по которому плата определяет переход «этикетка — зазор».
Запчасть на деталировке под номером: 6

Приёмник вместе с излучателем образует датчик зазора, по которому принтер находит промежуток между этикетками и выставляет начало печати.
Запчасть на деталировке под номером: не указано

Датчик служит защитным и управляющим элементом: он не даёт принтеру начать печать с открытой или неплотно закрытой головкой, когда прижим отсутствует и качество отпечатка невозможно обеспечить.
Запчасть на деталировке под номером: 4

Внутренняя крышка формирует посадочную плоскость для узлов печати и защищает их от пыли и случайных касаний при открытой внешней крышке.
Запчасть на деталировке под номером: 7

Термоголовка формирует изображение: линия нагревательных элементов срабатывает по команде контроллера, и на этикетке появляется штрих-код, текст или графика.
Запчасть на деталировке под номером: 5

Шлейф передаёт управляющие импульсы от основной платы к головке и возвращает служебные сигналы.
Запчасть на деталировке под номером: не указано
