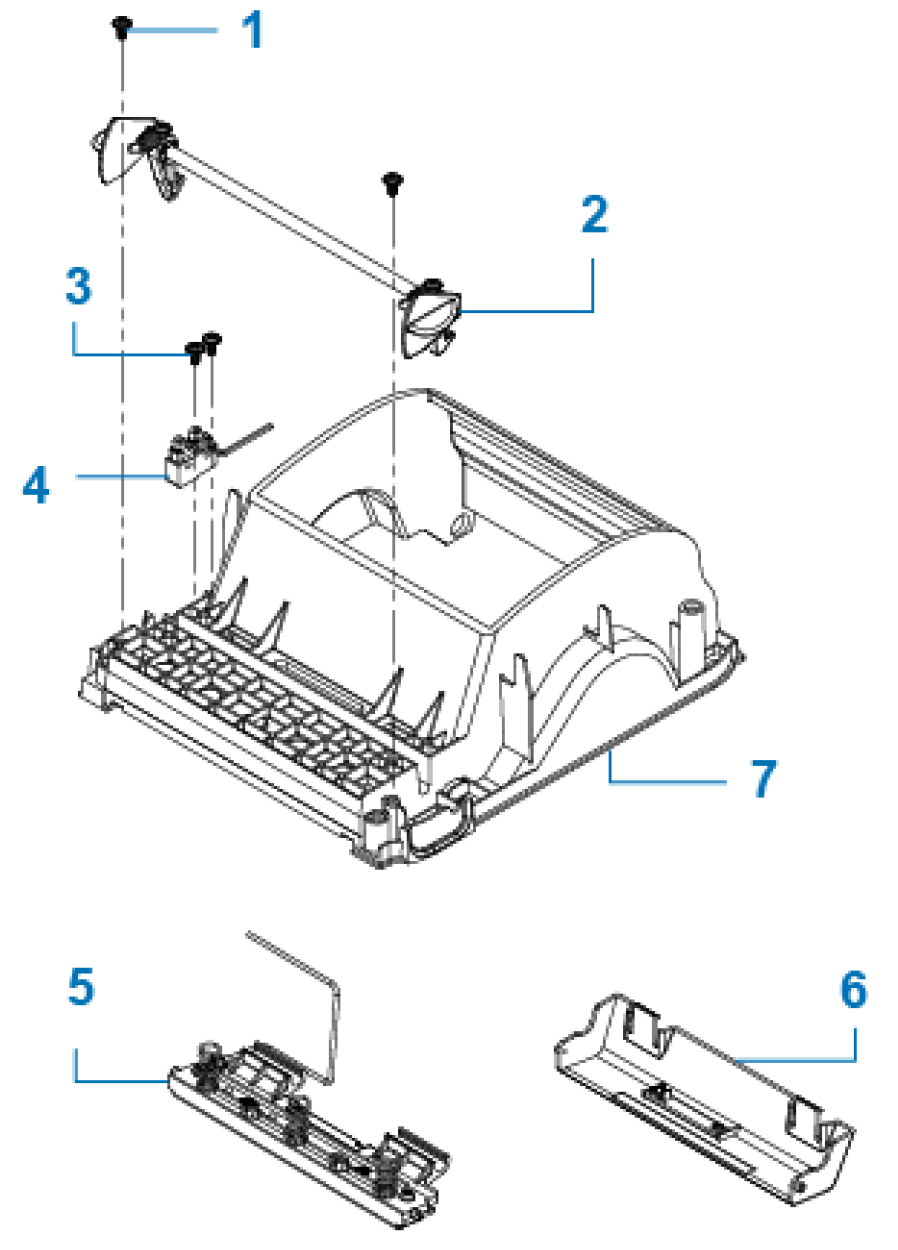

Узел работает как двуплечий рычаг: при нажатии на рукоятку пластиковые рычаги поворачиваются на оси, отжимают защёлки и освобождают крышку.
Запчасть на деталировке под номером: 2

Винт удерживает пластиковые панели, кронштейны и внутренние узлы на своих местах, обеспечивая плотное прилегание сопрягаемых деталей без зазоров.
Запчасть на деталировке под номером: 3

Крепёж обеспечивает плотное прилегание внутренней верхней крышки и не даёт ей смещаться относительно основания механизма.
Запчасть на деталировке под номером: 1

Приёмник замыкает измерительную цепь датчика зазора: излучатель светит через носитель, а приёмник оценивает, сколько света дошло.
Запчасть на деталировке под номером: 6

Gap sensor assembly with cover (receiver), DA-Linerless sires only TSC DA310
Запчасть на деталировке под номером: не указано

Датчик выполняет защитную и информационную функцию: он фиксирует факт закрытия головки перед началом задания и служит для контроллера источником сигнала о готовности к печати.
Запчасть на деталировке под номером: 4

Крышка защищает механизм печати от пыли, клея и случайного контакта, а также задаёт геометрию прохождения носителя.
Запчасть на деталировке под номером: 7

Термоголовка состоит из линейки нагревательных элементов, которые точечно прогревают материал и формируют изображение по строкам.
Запчасть на деталировке под номером: 5

Головка переносит изображение на термоэтикетку или на материал с красящей лентой, нагревая элементы в соответствии с заданием печати.
Запчасть на деталировке под номером: 5

Плата управления формирует последовательность импульсов, а шлейф доводит их до головки: каждый нагревательный элемент получает свой сигнал, и на этикетке складывается изображение.
Запчасть на деталировке под номером: не указано
