Приёмник фиксирует изменение оптического сигнала, которое возникает при прохождении зазора между этикетками, и передаёт его на плату управления.

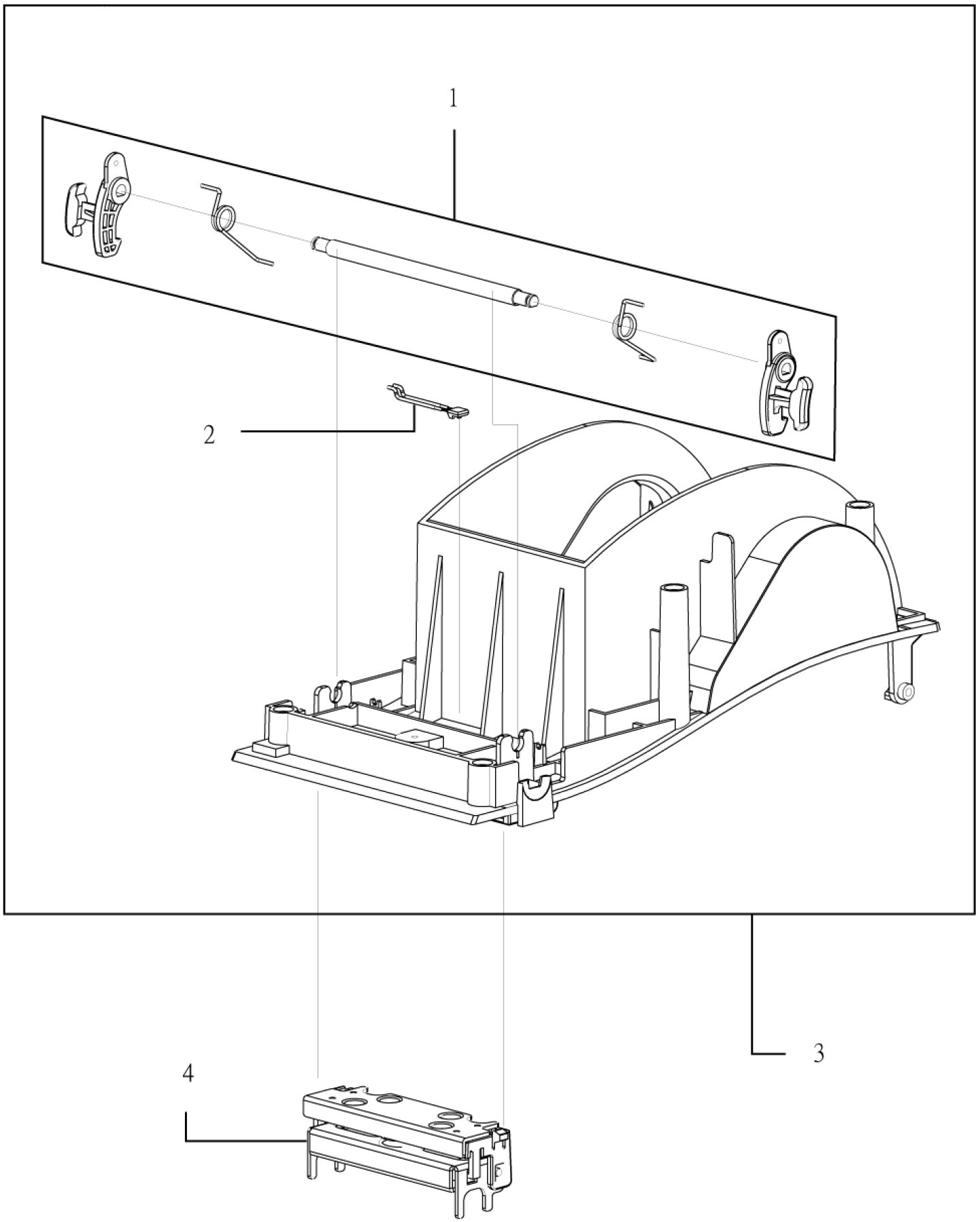

Запчасть на деталировке под номером: 2

Крышка отделяет механизмы принтера от внешней среды, направляет движение носителя и удерживает риббон в зоне печати.
Запчасть на деталировке под номером: 3

Узел выполняет защитную и несущую функцию: он ограничивает доступ к внутренним элементам принтера со стороны верхней части, удерживает в заданном положении связанные с ним детали и участвует в формировании внутреннего объёма, в котором проходит лента с этикетками.
Запчасть на деталировке под номером: 3

Термоголовка содержит линейку нагревательных элементов, которые при контакте с термочувствительным слоем оставляют точки изображения.
Запчасть на деталировке под номером: 4

Рычаг обеспечивает открывание крышки без перекоса и без приложения усилия к самому корпусу.
Запчасть на деталировке под номером: 1

Шлейф служит каналом между платой и термоголовкой: по нему идут управляющие сигналы, определяющие, какие элементы головки нагреваются в данный момент.
Запчасть на деталировке под номером: не указано
