Винт стягивает сопряжённые детали узла и удерживает их в заданном положении при вибрации и усилиях, возникающих во время подачи носителя.

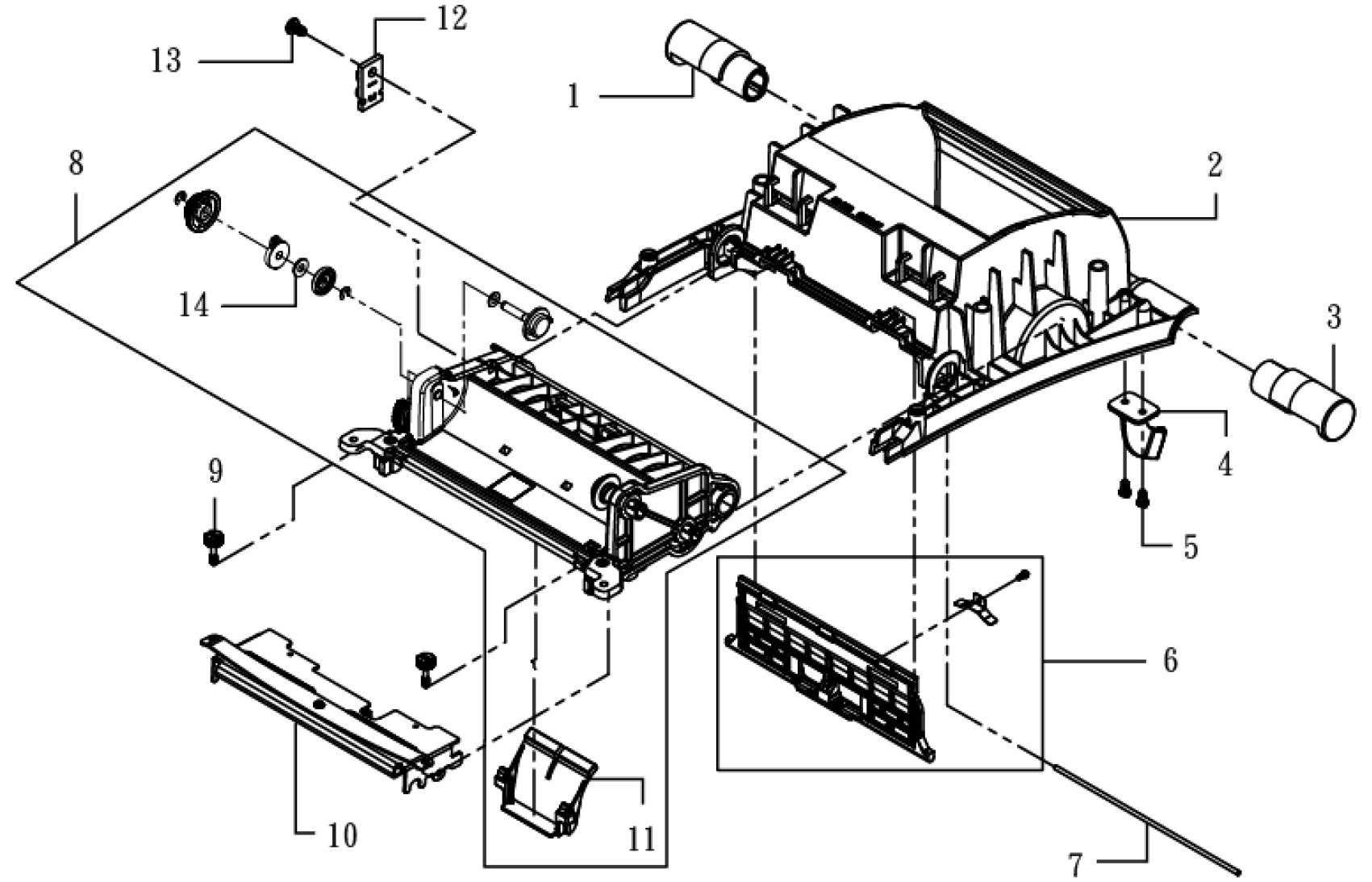

Запчасть на деталировке под номером: 9

Винт стягивает тонкие детали корпуса, где важны небольшая длина и аккуратная посадка головки.
Запчасть на деталировке под номером: 13

Винт удерживает панели и внутренние узлы принтера в заданном положении. В обозначении TP3x8 отражены тип и размер крепежа, а саморезная резьба рассчитана на формирование соединения в пластиковых бобышках или в ответных деталях без гайки.
Запчасть на деталировке под номером: 5

Узел участвует в калибровке носителя: контроллер определяет длину этикетки и точку начала печати.
Запчасть на деталировке под номером: 6

Узел отслеживает наличие и движение термотрансферной ленты в процессе работы.
Запчасть на деталировке под номером: 12

Формирует внутреннюю перегородку между механизмом печати и электроникой, ограничивая попадание обрезков и пыли в зону платы.
Запчасть на деталировке под номером: 2

Деталь отделяет зону печати от остального объёма корпуса и задаёт направление движения ленты.
Запчасть на деталировке под номером: 2

Крышка выполняет защитную и направляющую функцию: фиксирует положение плоского кабеля при закрывании верхней крышки принтера, снижает риск перетирания проводников и обрыва жил, а также исключает попадание кабеля в зону движения термоголовки.
Запчасть на деталировке под номером: 11

Опора принимает на себя вес крышки, когда она поднята, и не даёт ей самопроизвольно опуститься во время обслуживания.
Запчасть на деталировке под номером: 4

Узел служит опорой для механизма риббона и задаёт геометрию прохождения красящей ленты через печатающую головку.
Запчасть на деталировке под номером: 8

Ось служит направляющей и одновременно фиксирует сенсор в нужной точке: датчик зазора должен смотреть точно на линию прохождения этикетки, иначе принтер не распознаёт промежутки между ними.
Запчасть на деталировке под номером: 7

Держатель принимает на себя нагрузку от крышки и задаёт ось её вращения.
Запчасть на деталировке под номером: 1

Держатель работает как опора для оси: он фиксирует петлю в посадочном месте и обеспечивает свободное вращение крышки без заеданий.
Запчасть на деталировке под номером: 1

Держатель фиксирует ось поворота крышки и удерживает её в правильном положении относительно корпуса.
Запчасть на деталировке под номером: 3

Держатель фиксирует ось петли в корпусе и не даёт крышке смещаться в стороны при подъёме. Буртики удерживают деталь от осевого сдвига и задают зазор между подвижными частями узла, благодаря чему пластик не трётся о пластик напрямую.
Запчасть на деталировке под номером: 3

Головка отвечает за прямую термопечать: краска и риббон не используются, изображение появляется за счёт нагрева термобумаги.
Запчасть на деталировке под номером: 10

Печатающая термоголовка для принтера TSC TTP-244CE (300dpi)
Запчасть на деталировке под номером: 10

Шайба распределяет усилие затяжки и не даёт винту продавить пластик при сборке. Одновременно она снижает передачу вибрации от работающего механизма на сопряжённые детали, благодаря чему крепёж не ослабевает, а крышка не дребезжит при печати.
Запчасть на деталировке под номером: 14

Шлейф соединяет контактную планку термоголовки с разъёмом на плате. По нему идут управляющие сигналы и питание нагревательных резисторов, поэтому качество контакта напрямую отражается на плотности и равномерности печати.
Запчасть на деталировке под номером: не указано

Шлейф обеспечивает электрическую связь между разъёмом термоголовки и электроникой принтера.
Запчасть на деталировке под номером: не указано
