Винт прижимает деталь к посадочной плоскости и удерживает её от смещения при работе механизма подачи.

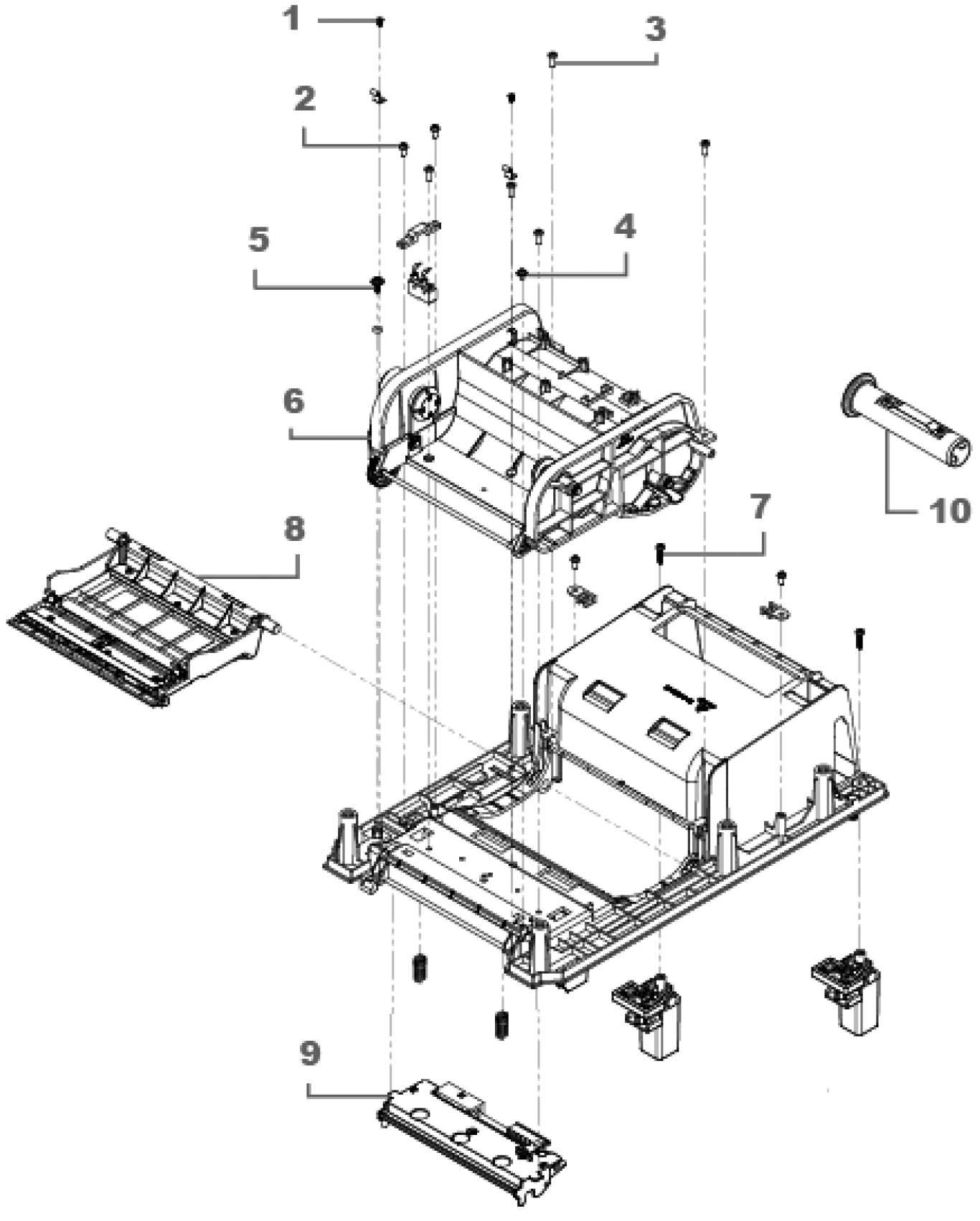

Запчасть на деталировке под номером: 4
Винт служит для крепления лёгких элементов к пластиковому основанию: он врезается в стойку и прижимает деталь по плоскости.
Запчасть на деталировке под номером: 1
Винт фиксирует детали верхней внутренней крышки принтера в заданном положении.
Запчасть на деталировке под номером: 7
Винт служит для фиксации панелей, кронштейнов и внутренних компонентов принтера.
Запчасть на деталировке под номером: 2
Крепёж соединяет детали, которые регулярно снимаются при обслуживании: крышки, экраны, направляющие.
Запчасть на деталировке под номером: 3
Винт стягивает детали корпуса и внутренние элементы, обеспечивая плотное прилегание без зазоров.
Запчасть на деталировке под номером: 5
Датчик зазора обеспечивает калибровку по материалу: принтер находит начало каждой этикетки и печатает без смещения.
Запчасть на деталировке под номером: 8
Сенсор риббона отслеживает, что красящая лента заправлена и движется, а при её окончании подаёт признак остановки задания.
Запчасть на деталировке под номером: 8
Основание связывает отдельные детали узла в единую жёсткую систему. От точности его посадочных мест зависит параллельность валов, ровность хода ленты и стабильность натяжения.
Запчасть на деталировке под номером: 6
Узел нагревает точки на термочувствительном слое этикетки и формирует штрихкод, текст и несложную графику.
Запчасть на деталировке под номером: 9
Модуль формирует изображение на термочувствительном материале и определяет чёткость краёв штрихкодов и линий.
Запчасть на деталировке под номером: 9
Модуль нагревает точки термочувствительного слоя и обеспечивает предельное для линейки TX600 качество отпечатка.
Запчасть на деталировке под номером: 9
Шлейф обеспечивает электрическое соединение головки с платой: по нему идут сигналы управления нагревательными элементами и данные о состоянии узла.
Запчасть на деталировке под номером: не указано
Шлейф передаёт управляющие импульсы от платы к головке и обеспечивает согласованную работу всех нагревательных элементов.
Запчасть на деталировке под номером: не указано
Узел служит опорой для рулона риббона и связывает его с механизмом подачи. От состояния шпинделя зависит, будет ли лента идти без складок и проскальзывания: при износе фиксаторов рулон проворачивается, появляются морщины и пропуски на отпечатке.
Запчасть на деталировке под номером: 10
