Система разъемных соединений picoMAX включает разъемы без коммутационной способности в соответствии с DIN EN 61984. При правильной эксплуатации такие разъемы не допускается подключать/отключать под напряжением или под нагрузкой. Конструкция схемы должна обеспечивать, чтобы доступные для прикосновения штыревые контакты ответной части не находились под напряжением в рассоединенном состоянии.
Номиналы по IEC/EN 60664-1
| Номиналы по | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальное напряжение (III / 2) | 320 V |
| Номинальное импульсное напряжение (III / 2) | 4 kV |
| Номинальное напряжение (II / 2) | 630 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 16 A |
| Примечание (номиналы) | (III / 2) — категория перенапряжения III / степень загрязнения 2 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (группа применения B) | 300 V |
| Номинальный ток UL (группа применения B) | 15 A |
| Номинальное напряжение UL (группа применения D) | 300 V |
| Номинальный ток UL (группа применения D) | 10 A |
Сертификация по CSA
| Стандарт | CSA |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип привода | Кнопка |
| Одножильные проводники | 0,2 … 2,5 мм² / 24 … 12 AWG |
| Тонкие многожильные проводники | 0,2 … 2,5 мм² / 24 … 12 AWG |
| Многожильные проводники с изолированным наконечником | 0,25 … 1,5 мм² |
| Многожильные проводники с неизолированным наконечником | 0,25 … 2,5 мм² |
| Длина снятия изоляции | 9 … 10 мм / 0.35 … 0.39 inch |
| Угол подвода проводника к печатной плате | 0° |
| Число полюсов | 2 |
| Общее число точек соединения | 2 |
| Общее число потенциалов | 2 |
| Количество отдельных объектов присоединения на продукт | 1 |
| Количество уровней | 1 |

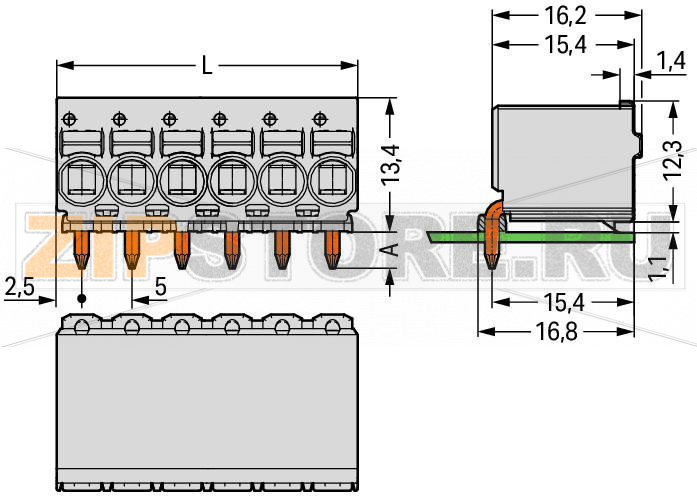

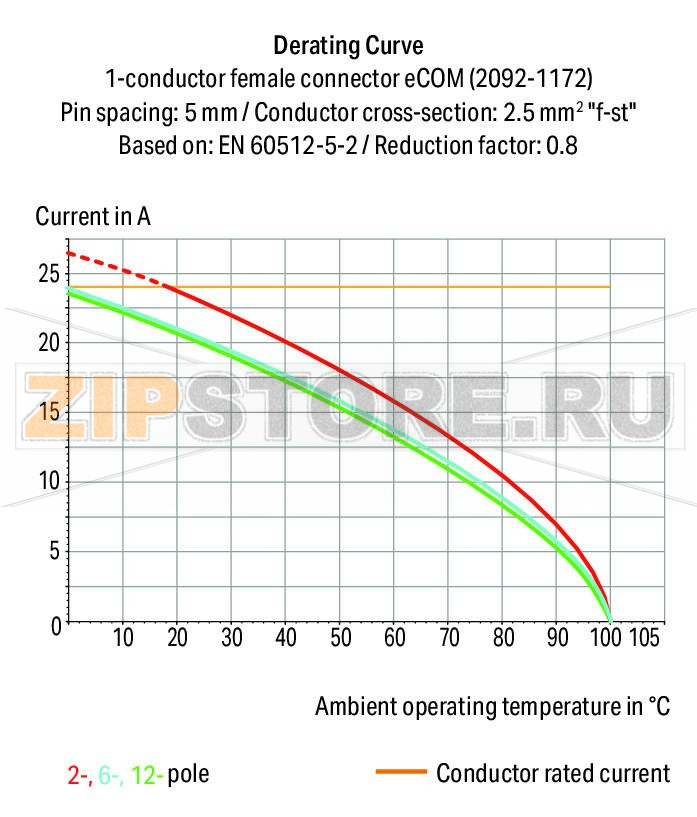

| Шаг контактов | 5 мм / 0.197 inch |
| Ширина | 10 мм / 0.394 inch |
| Высота | 13,4 мм / 0.528 inch |
| Длина | 15,4 мм / 0.606 inch |
| Длина вывода под пайку | 3,6 мм |
| Диаметр вывода под пайку | 1,4 мм |
| Допуск диаметра отверстия | 1,6 (+0,1) мм |
| Тип контакта (стыкуемый разъем) | Гнездовой контакт |
| Тип подключения разъема | для печатных плат |
| Защита от неправильного сочленения | Нет |
| Направление сочленения к плате | 0° |
| Тип контакта с платой | THT |
| Цвет | светло-серый |
| Группа изоляционных материалов | I |
| Изоляционный материал | Полифталамид (PPA GF) |
| Класс воспламеняемости по UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (EСu) |
| Покрытие контактов | лужение |
| Пожарная нагрузка | 0,045 MJ |
| Вес | 2,3 g |
| Диапазон рабочих температур | -60 … +100 °C |
| Группа продукции | 26 (picoMAX) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4050821164944 |
| Код ТН ВЭД | 85366990990 |

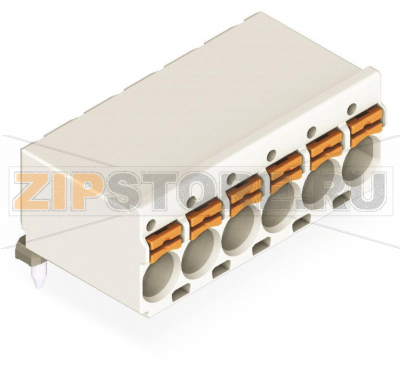

WAGO 2092-1372 — компактная гнездовая колодка серии picoMAX для THT-монтажа, предназначенная для надежного подключения одного проводника на полюс в печатных узлах питания и управления. Угловое исполнение разъема упрощает трассировку проводов в шкафу и экономит место на плате, а пружинная технология Push-in CAGE CLAMP обеспечивает быстрый и стабильный контакт без применения специальных инструментов. Конструкция допускает прямую вставку одножильных проводников и многожильных с наконечниками, что ускоряет сборку и снижает риски человеческого фактора.
Решение ориентировано на применение в промышленной автоматике, машиностроении, системах HVAC, источниках питания и встраиваемой электронике. Встроенные тестовые порты позволяют выполнять диагностику и измерения без демонтажа проводника, а кнопочный привод облегчает повторные операции подключения и отсоединения при сервисе. Материалы корпуса и контактной системы подобраны для длительной работы в условиях температурных колебаний и вибраций, луженые контактные поверхности устойчивы к коррозии и обеспечивают стабильное переходное сопротивление.
Типичные причины отказов подобной колодки — длительная работа при превышении допустимой нагрузки, некорректный выбор сечения или длины зачистки проводника, подключение/отключение под напряжением, загрязнение и попадание влаги, а также нарушения процесса пайки (перегрев, «холодная» пайка, недостаточное смачивание). Дополнительные факторы риска — механические нагрузки на провод, использование неподходящих наконечников, агрессивные среды и несоблюдение профиля термоциклирования изделия.
Признаки выхода WAGO 2092-1372 из строя: заметный нагрев узла и запах перегрева, потемнение или обесцвечивание корпуса, следы оплавления олова или пластика, люфт провода в зажиме, нестабильные показания при тестировании (скачки напряжения, просадки), увеличение переходного сопротивления, визуальные трещины в области выводов на плате или кольцевые трещины в паяных соединениях, окисление контактных площадок, самопроизвольное выпадение проводника из гнезда.
Рекомендации по уходу и эксплуатации: соблюдайте инструкции производителя по подготовке проводника и порядку подключения; не выполняйте соединение или разъединение под нагрузкой; применяйте совместимые наконечники и калиброванный инструмент для разделки; обеспечьте разгрузку натяжения провода и защиту от вибраций. При пайке соблюдайте рекомендуемый температурно-временной профиль, используйте чистые отверстия и нейтральные флюсы, после мойки плат полностью удаляйте остатки. Периодически проводите визуальный осмотр и контроль нагрева в работе, используйте тестовые порты для профилактической проверки контакта. Храните колодки в сухом, чистом месте, защищая от пыли, УФ-излучения и агрессивных химических веществ.
Соблюдение этих практик позволит максимально раскрыть преимущества пружинной технологии picoMAX и обеспечит длительную и безопасную эксплуатацию разъема WAGO 2092-1372 в составе вашего оборудования.
