В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.
Информация по безопасности 1: В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.
Информация по безопасности 2: Примечание: после каждой гнездовой вилки на несущих клеммах необходимо устанавливать соответствующую торцевую пластину.
Номиналы по IEC/EN 60664-1
| Нормативный стандарт | IEC/EN 61984 |
| Номинальное напряжение (III / 3) | 500 V |
| Номинальное импульсное напряжение (III / 3) | 6 kV |
| Номинальный ток | 13,5 A |
| Расшифровка (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
Одобрения по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 300 V |
| Номинальный ток UL (Use Group B) | 15 A |
| Номинальное напряжение UL (Use Group C) | 300 V |
| Номинальный ток UL (Use Group C) | 15 A |
| Номинальное напряжение UL (Use Group D) | 300 V |
| Номинальный ток UL (Use Group D) | 15 A |
Одобрения по CSA
| Номинальное напряжение CSA (Use Group B) | 300 V |
| Номинальный ток CSA (Use Group B) | 10 A |
| Номинальное напряжение CSA (Use Group C) | 300 V |
| Номинальный ток CSA (Use Group C) | 10 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Способ приведения к действию | Инструмент / Вставка (push-in) |
| Материал проводников | Медь |
| Номинальное сечение | 1 мм² |
| Диапазон одножильных | 0,14 … 1,5 мм² / 24 … 16 AWG |
| Одножильные, прямое подключение | 0,5 … 1,5 мм² / 20 … 16 AWG |
| Гибкие многопроволочные | 0,14 … 1,5 мм² / 24 … 16 AWG |
| Многопроволочные с изолированным наконечником | 0,5 … 0,75 мм² / 20 … 18 AWG |
| Мин. с наконечником для вставного подключения | 0,5 … 0,75 мм² / 20 … 18 AWG |
| Длина зачистки | 9 … 11 мм / 0.35 … 0.43 inch |
| Число полюсов | 2 |
| Общее число точек подключения | 2 |
| Общее число потенциалов | 2 |
| Тип разводки | Фронтальное подключение |
| Примечание (сечение проводника) | В зависимости от характеристик проводника через push-in возможно подключение проводника меньшего сечения. |

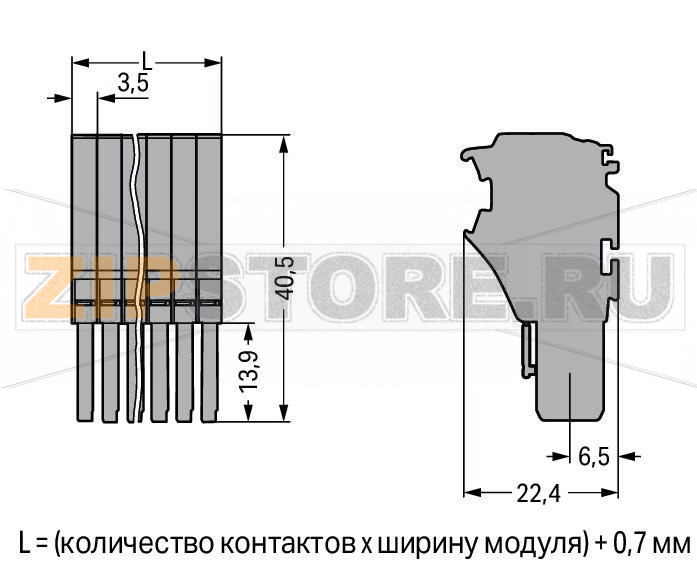

| Ширина | 7,7 мм / 0.303 inch |
| Высота | 40,5 мм / 1.594 inch |
| Длина | 22,4 мм / 0.882 inch |
| Ширина модуля | 3,5 мм / 0.138 inch |
| Уровень маркировки | Боковая маркировка |
| Тип контакта (разъем) | Гнездо |
| Тип присоединения разъема | Для проводников |
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,091 MJ |
| Масса | 4,9 g |
| Тип упаковки | BOX |
| Страна происхождения | CN |
| GTIN | 4050821245025 |
| Код ТН ВЭД | 85366990990 |

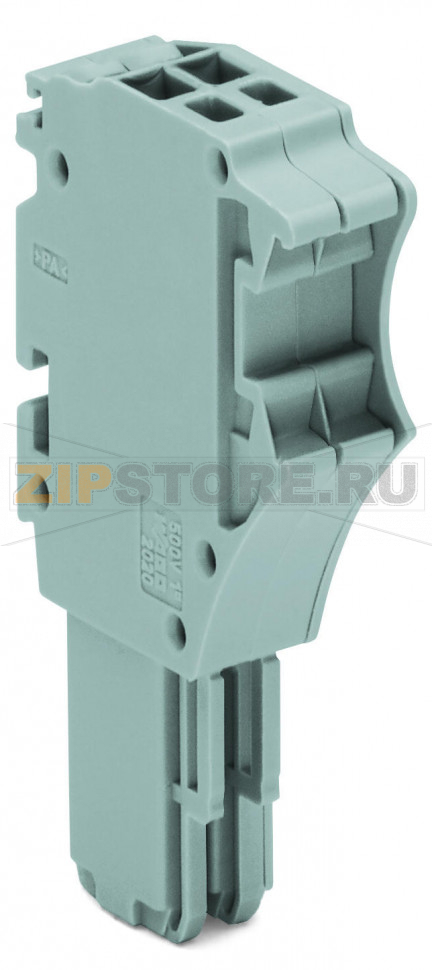

Гнездовая розетка Wago 2020-102 (1-проводниковая розетка; 1,5; 2-пол.; 1,50 mm; серые) предназначена для быстрого и надежного подключения проводников в составе разъемной системы на базе несущих клемм. Технология Push-in CAGE CLAMP обеспечивает стабильный контакт без обслуживания и сокращает время монтажа, а фронтальное подключение упрощает разводку в условиях ограниченного пространства распределительных шкафов и машинных панелей.
Изделие применяется в системах автоматизации, источниках питания, шкафах управления, на машинах и в технологических установках, где требуется модульная структура и регулярное разъединение для обслуживания. Соответствие EN 61984, а также наличие одобрений UL и CSA расширяют область применения Wago 2020-102 в международных проектах. Важно учитывать требование безопасности: соединение и разъединение данного разъема не допускается под напряжением или под нагрузкой; после каждого гнездового модуля на несущих клеммах следует устанавливать соответствующую торцевую пластину.
Типичные причины отказов гнездовых розеток связаны с нарушением правил монтажа и эксплуатацией вне допустимых условий. К ним относятся: перегрев из-за превышения допустимого тока или плохого контакта; неправильная длина зачистки, из-за чего жила не достигает зоны зажима; использование неподходящего сечения или типа проводника без наконечника, что снижает удерживающую силу; многократные нештатные циклы соединения-разъединения под нагрузкой, вызывающие микродугу и подгар контактной поверхности; механические нагрузки на кабель (натяжение, вибрации, перегибы), приводящие к ослаблению зажима; загрязнение и коррозия при эксплуатации в агрессивной среде; повреждение пружинного контакта при некорректном использовании инструмента; термическое старение пластика из-за высокой температуры окружающей среды.
Понять, что Wago 2020-102 вышла из строя или работает некорректно, можно по ряду признаков: локальный нагрев, потемнение или деформация корпуса, запах гари; следы подгара на контактных площадках; периодические обрывы, мерцание нагрузки, нестабильные показания датчиков; увеличенное падение напряжения на участке соединения по сравнению с эталонным; проводник легко выходит из клеммы при легком усилии, ощущается потеря усилия зажима; трещины изоляционного материала. При наличии таких симптомов рекомендуется немедленно отключить питание и провести диагностику.
Рекомендации по эксплуатации и уходу: соблюдайте правильную длину зачистки и глубину ввода жилы; для гибких многопроволочных жил используйте качественные изолированные наконечники, особенно при вставном подключении; не лудите жилы перед зажимом; используйте подходящий инструмент для открытия пружины, не прикладывайте усилие к сторонним элементам; не выполняйте соединение и разъединение под нагрузкой; разгружайте кабель от натяжения и вибраций при помощи стяжек и кабель-каналов; периодически осматривайте узел на предмет загрязнений и механических повреждений, при необходимости очищайте сухим сжатым воздухом; избегайте воздействия агрессивных химикатов и длительного ультрафиолетового облучения; храните модули в сухом, чистом месте в оригинальной упаковке до монтажа. Соблюдение этих правил обеспечивает долговечность и надежную работу гнездовой розетки Wago 2020-102 в составе вашей системы.
| Производитель | Wago |
| Тип запчасти | Розетка |
| Заказ кратно | 100 |
| Минимальный заказ | 100 |
| Вес | 0 кг |
