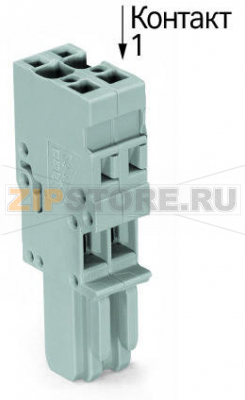

1-проводниковая розетка; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102

Name: 1-проводниковая розетка; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102
Brand: Wago
SKU: 769-102

Каталожный номер 769-102

1-проводниковая розетка; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102 - 1-проводниковая розетка; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "137836" ["product_id"]=> string(6) "200544" ["id_1c"]=> NULL ["sku"]=> string(7) "769-102" ["sort"]=> string(1) "1" ["name"]=> string(7) "769-102" ["image_id"]=> NULL ["price"]=> float(228) ["primary_price"]=> string(8) "2.399928" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(228) ["unconverted_price"]=> float(2.39) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(228) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 228 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности:
В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.

Электрические данные

Номинальные значения по IEC/EN 60664-1

Стандарт	IEC/EN 61984
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Примечание к номиналам	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент
Материал подключаемых проводников	Медь
Номинальное поперечное сечение	4 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Тип проводки	Фронтальное подключение

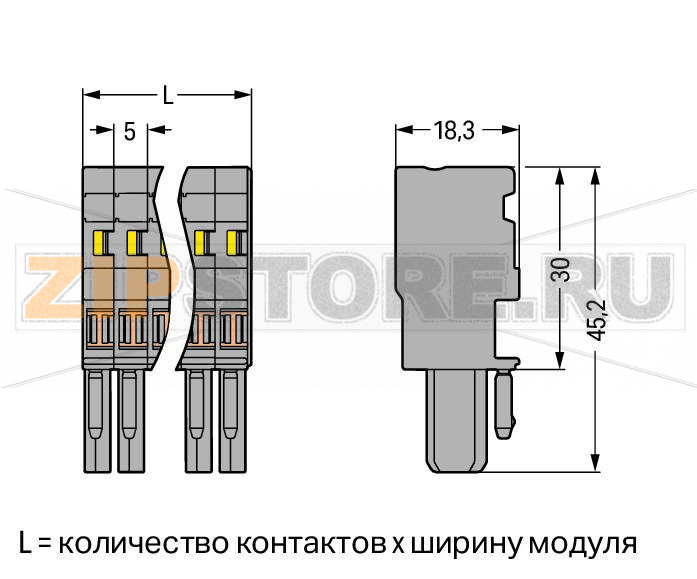

Геометрические данные

Ширина	10 мм / 0.394 inch
Высота	45,2 мм / 1.78 inch
Длина	18,3 мм / 0.72 inch
Ширина модуля	5 мм / 0.197 inch

Механические данные

Уровень маркировки

Боковая маркировка

Съёмное соединение

Тип контакта	Розетка (гнездо)
Тип подключения соединителя	Для проводников

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,108 MJ
Масса	6,3 g

Коммерческие данные

Группа продукта	18 (X-COM-System)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918471329
Код ТН ВЭД	85366990990

1‑проводниковая розетка WAGO 769-102 — компонент модульной системы X-COM для быстрого и надежного соединения медных проводников в шкафах управления и распределительных устройствах. Конструкция розетки ориентирована на применение в промышленной автоматике, машиностроении и энергетике, где важны сокращение времени монтажа и стабильность контакта в условиях вибраций и перепадов температур. Пружинная технология CAGE CLAMP обеспечивает постоянное контактное давление и компенсирует ползучесть материала жил, что снижает риск ослабления соединения во времени.

Розетка предназначена для фронтального подключения и установки в сопрягаемые элементы системы WAGO. Подключение выполняется с помощью инструмента, обеспечивая контроль вставки и предсказуемую фиксацию проводника. Корпус из полиамида отличается стойкостью к механическим воздействиям и типовым эксплуатационным температурам, совместим с промышленной маркировкой и аксессуарами серии. Соблюдение требований применимых стандартов гарантирует корректную изоляцию и межполюсные расстояния при рекомендованных условиях эксплуатации.

Причины возможных неисправностей

Подключение неподходящих по сечению или типу проводников, в том числе материалов, отличных от меди.
Неправильная длина снятия изоляции, из‑за чего часть жил остается изолированной или оголенная жила выходит за пределы клеммы.
Механические повреждения корпуса или пружинного зажима при неправильном использовании инструмента.
Длительная перегрузка по току, локальный перегрев и деградация пластиковых элементов.
Агрессивная среда: попадание влаги, химикатов, токопроводящей пыли; коррозия контактной поверхности.
Частое повторное переподключение без проверки состояния жил, ухудшение качества контакта из‑за надлома тонких проволочек.
Соединение/разъединение под нагрузкой вопреки требованиям безопасности, вызывающее эрозию контактов и следы оплавления.

Как понять, что запчасть вышла из строя

Повышенный нагрев в зоне контакта, изменение цвета пластика, запах перегрева.
Потеря фиксации проводника, подвижность или выпадение жилы при легком усилии.
Следы подгорания, почернение, оплавления на гнезде или ответной части.
Периодические обрывы или нестабильность цепи при вибрациях и касании.
Визуальная деформация пружинного механизма, трещины корпуса.
Затрудненное подключение/разъединение по сравнению с штатной плавностью хода.

Рекомендации по эксплуатации и уходу

Подключать только медные проводники, строго соблюдая рекомендуемую длину зачистки.
Использовать исправный инструмент, не прикладывать избыточное усилие к пружинному зажиму.
Не соединять и не разъединять под напряжением или нагрузкой; выполнять работы при снятом питании.
Периодически проводить визуальный осмотр: проверка фиксации жил, отсутствие следов нагрева и загрязнений.
Содержать область контактов в чистоте, избегать попадания влаги и токопроводящей пыли; при необходимости очищать сухим способом.
При повторном подключении обрезать поврежденный участок жилы, формируя свежий торец.
Соблюдать совместимость с сопрягаемыми элементами системы X-COM и руководствоваться документацией WAGO 769-102.

Соблюдение перечисленных рекомендаций и корректный монтаж позволяют продлить срок службы розетки WAGO 769-102 и обеспечить стабильную работу цепей управления и питания в составе промышленного оборудования.
