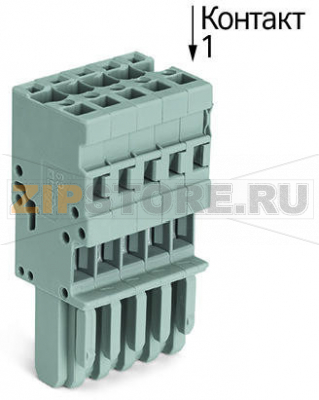

1-проводниковая розетка; 4 mm; 2-пол.; 4,00 mm; синие Wago 769-102/000-006

Name: 1-проводниковая розетка; 4 mm; 2-пол.; 4,00 mm; синие Wago 769-102/000-006
Brand: Wago
SKU: 769-102/000-006

Каталожный номер 769-102/000-006

1-проводниковая розетка; 4 mm; 2-пол.; 4,00 mm; синие Wago 769-102/000-006 - 1-проводниковая розетка; 4 mm; 2-пол.; 4,00 mm; синие Wago 769-102/000-006

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "137838" ["product_id"]=> string(6) "200546" ["id_1c"]=> NULL ["sku"]=> string(15) "769-102/000-006" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-102/000-006" ["image_id"]=> NULL ["price"]=> float(165) ["primary_price"]=> string(7) "1.73679" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(165) ["unconverted_price"]=> float(1.73) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(165) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 165 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности

В соответствии с EN 61984 соединители без отключающей способности не допускается соединять и разъединять под напряжением или под нагрузкой.

Информация по безопасности 1: В соответствии с EN 61984 соединители без отключающей способности не допускается соединять и разъединять под напряжением или под нагрузкой.

Электрические данные

Параметры по IEC/EN 60664-1

Нормы согласно	IEC/EN 61984
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	Пружинная клемма CAGE CLAMP®
Тип приведения в действие	Инструмент
Материал подключаемых проводников	Медь
Номинальное сечение	4 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Гибкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 in
Число полюсов	2
Общее число точек подключения	2
Общее число потенциалов	2
Тип проводки	Фронтальное подключение

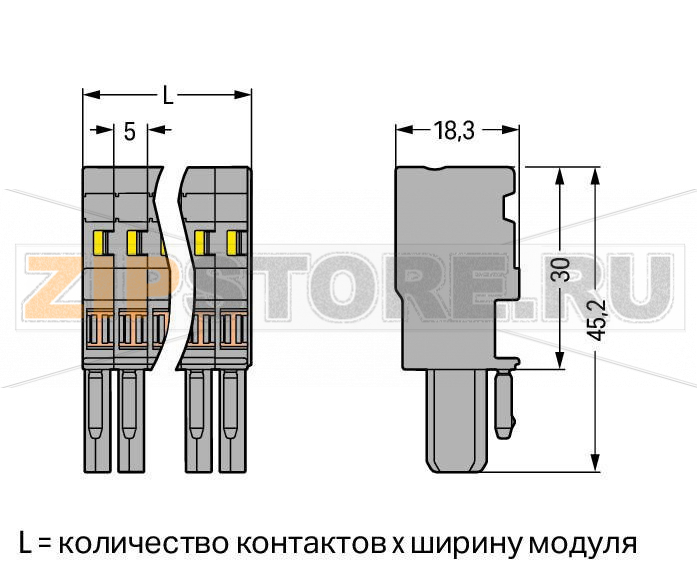

Геометрические данные

Ширина	10 мм / 0.394 inch
Высота	45,2 мм / 1.78 inch
Длина	18,3 мм / 0.72 inch
Ширина модуля	5 мм / 0.197 inch

Механические данные

Уровень маркировки

Боковая маркировка

Штепсельное соединение

Тип контакта (разъем)	Гнездо (розетка)
Тип подключения разъема	Для проводников

Материалы

Цвет	синий
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,109 MJ
Масса	6,7 g

Коммерческие данные

Тип упаковки	BOX (коробка)
Страна происхождения	DE (Германия)
GTIN	4045454326265
Код ТН ВЭД	85366990990

Двухполюсная розетка Wago 769-102/000-006 предназначена для надежного штепсельного подключения в силовых и сигнальных цепях. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без обслуживания и высокую стойкость к вибрациям. Корпус из полиамида сохраняет механическую прочность и геометрию при длительной эксплуатации, а фронтальное подключение упрощает монтаж в условиях ограниченного пространства. Синяя окраска удобна для цветовой идентификации цепей.

Область применения включает распределительные устройства, шкафы управления, приборостроение, машиностроение и инженерные системы зданий. Конструкция рассчитана на подключение медных проводников как однопроволочных, так и гибких многопроволочных. Стыковка с соответствующими ответными частями серии 769 образует компактное и механически устойчивое соединение с надежной фиксацией.

Наиболее распространенные причины поломок связаны с нарушением правил монтажа и эксплуатации. К критичным факторам относятся неполная посадка проводника в клемму, неправильная длина зачистки, использование неподходящего сечения или немедных проводников, а также попытка разъединения под нагрузкой, приводящая к искрению и подгару. Перегрев из‑за завышенного тока или плохого контакта вызывает деградацию пружины, обугливание и деформацию корпуса. Агрессивные среды, повышенная влажность и загрязнения могут привести к коррозии контактных поверхностей, росту переходного сопротивления и локальному нагреву. Механические повреждения при монтаже, вырыв кабеля рывком, перекос при состыковке разъема также приводят к отказам.

Понять, что запчасть вышла из строя, помогают внешние признаки и электрические симптомы. Обратите внимание на потемнение или изменение цвета пластика, следы оплавления, копоти, запах перегретой изоляции. Недопустимы люфт проводника в гнезде, ослабление фиксации, трещины корпуса, деформация направляющих и защелок. Электрические проявления — рост нагрева под нагрузкой, прерывистая работа цепи при легком механическом воздействии, увеличение падения напряжения или нестабильные показания при измерениях. Осмотр контактной группы после разборки может выявить следы искрообразования или коррозии.

Рекомендации по уходу и эксплуатации сводятся к соблюдению технологической дисциплины. Используйте только медные проводники подходящего типа, соблюдайте рекомендованную длину зачистки и полностью вставляйте проводник до упора. Применяйте надлежащий инструмент для открытия пружины и не допускайте перекоса. Периодически проверяйте состояние соединений: отсутствие нагрева при работе, надежность посадки, целостность корпуса и маркировки. Поддерживайте чистоту: удаляйте пыль и загрязнения сухой кистью или мягкой салфеткой, при необходимости допускается протирка изопропиловым спиртом с последующей сушкой. Избегайте длительного воздействия влаги, конденсата и агрессивных химических веществ. Храните разъемы в закрытой таре в сухом помещении. Соблюдайте требования стандартов и не выполняйте соединение/разъединение под напряжением или нагрузкой.

Придерживаясь этих правил, розетка Wago 769-102/000-006 обеспечивает долговечное и стабильное соединение, снижает риск отказов и неплановых простоев оборудования.

Характеристики

Производитель	Wago
Тип запчасти	Розетка
Заказ кратно	100
Минимальный заказ	100
Вес	0 кг
