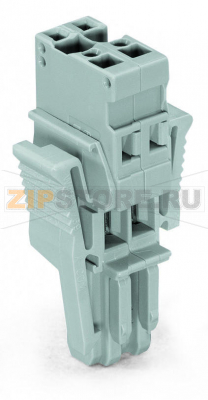

1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102/021-000

Name: 1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102/021-000
Brand: Wago
SKU: 769-102/021-000

Каталожный номер 769-102/021-000

1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102/021-000 - 1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102/021-000

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "137993" ["product_id"]=> string(6) "200701" ["id_1c"]=> NULL ["sku"]=> string(15) "769-102/021-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-102/021-000" ["image_id"]=> NULL ["price"]=> float(175) ["primary_price"]=> string(7) "1.84205" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(175) ["unconverted_price"]=> float(1.84) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(175) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 175 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности:
В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.

Электрические данные

Параметры по IEC/EN 60664-1

Номиналы согласно	IEC/EN 61984
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент
Материалы проводников	Медь
Номинальное сечение	4 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Тип проводки	Фронтальное подключение

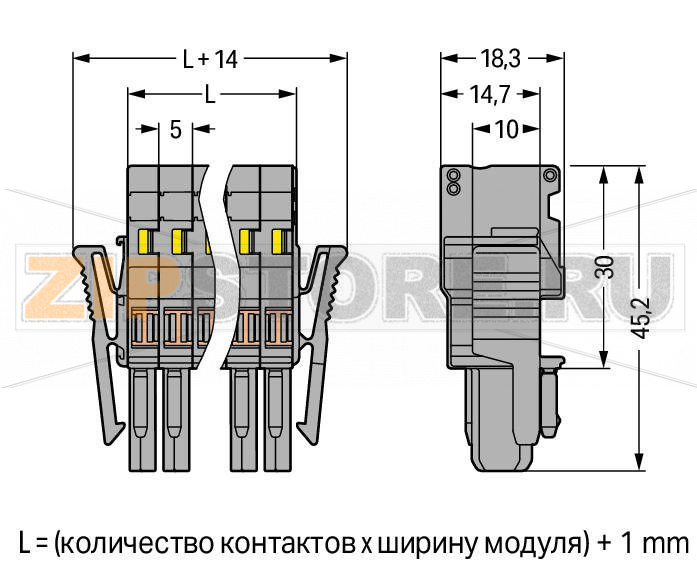

Геометрические данные

Ширина	25,6 мм / 1.008 inch
Высота	45,2 мм / 1.78 inch
Длина	18,3 мм / 0.72 inch
Ширина модуля	5 мм / 0.197 inch

Механические данные

Уровень маркировки

Боковая маркировка

Разъёмное соединение

Тип контакта (разъём)	Гнездо (female)
Тип подключения разъёма	Для проводников

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,157 MJ
Вес	9 g

Коммерческие данные

Группа продукта	18 (X-COM-System)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4044918480697
Код ТН ВЭД	85366990990

1‑проводниковая розетка WAGO 769‑102/021‑000 с фиксирующим рычагом предназначена для надёжного и быстрого подключения проводников в шкафах управления, распределительных коробках и модульных системах автоматизации. Конструкция с разъёмным соединением упрощает монтаж и обслуживание: ответная часть может быть подготовлена заранее, а сама розетка — установлена на объекте с минимальными простоями. Фиксирующий рычаг обеспечивает стабильную фиксацию пары разъёмов и устойчивость к вибрациям. Пружинная технология CAGE CLAMP обеспечивает равномерное усилие прижатия жилы, компенсирует температурные расширения и предотвращает ослабление контакта со временем. Изоляционный корпус из полиамида обладает хорошей механической прочностью и стойкостью к типовым эксплуатационным воздействиям.

Устройство ориентировано на использование в цепях питания и сигнализации, где важны повторяемость подключения, возможность быстрого отключения модуля для сервисных работ и сохранение стабильных параметров контакта. При выборе и эксплуатации необходимо учитывать требования стандартов безопасности: соединение и разъединение допускается только в обесточенном состоянии и без нагрузки. Это снижает риск дугового разряда, перегрева и деградации контактной пары.

Причины возможных отказов

Разъединение или соединение под нагрузкой, приводящее к оплавлению кромок контактов и повышению переходного сопротивления.
Неправильная подготовка проводника: чрезмерная длина зачистки, повреждение жил, попадание изоляции в зону зажима.
Использование неподходящего сечения или немедного материала проводника, вызывающее недопустимое нагревание контакта.
Попадание влаги, агрессивных сред, пыли или металлической стружки в область контактов.
Механические перегрузки и вибрации при отсутствии надлежащей фиксации кабеля или модуля.
Перегрев вследствие превышения токовой нагрузки или недостаточной вентиляции в шкафу.

Как понять, что запчасть вышла из строя

Повышение температуры в зоне соединения, запах перегрева, потемнение или деформация корпуса.
Периодические обрывы или нестабильность сигнала/питания при вибрации или касании.
Визуально заметные следы подгорания, оплавления, коррозии на металлических частях.
Увеличение переходного сопротивления, зафиксированное при измерении, падение напряжения на контакте.
Ослабление фиксации рычага или невозможность полного защёлкивания пары разъёмов.

Рекомендации по уходу и эксплуатации

Всегда выполняйте соединение/разъединение при снятом напряжении и отсутствии нагрузки, соблюдайте требования EN 61984.
Готовьте проводник по инструкции: корректная длина зачистки, отсутствие «распушённых» жил, чистые контактные поверхности.
Применяйте проводники допустимого типа и сечения, используйте подходящий инструмент для приведения зажима в действие.
Периодически осматривайте узел: проверяйте фиксацию рычага, чистоту, отсутствие следов перегрева и загрязнений.
Обеспечьте разгрузку от натяжения и виброразвязку кабеля, соблюдайте минимальные радиусы изгиба и прокладку в каналах.
Поддерживайте нормальную температуру и вентиляцию внутри шкафа, не превышайте рекомендуемые токовые нагрузки.
При обнаружении признаков деградации заменяйте модуль; не пытайтесь восстанавливать подплавленные или окисленные контакты.

Применение WAGO 769‑102/021‑000 упрощает сервис и модернизацию модульных систем, обеспечивая стабильный контакт и сокращая время на обслуживание. Соблюдение регламентов монтажа и периодический контроль состояния соединений позволяют поддерживать надёжность системы на протяжении всего жизненного цикла оборудования.

Характеристики

Производитель	Wago
Тип запчасти	Розетка
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102/021-000.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена 1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 2-пол.; 4,00 mm; серые Wago 769-102/021-000 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
