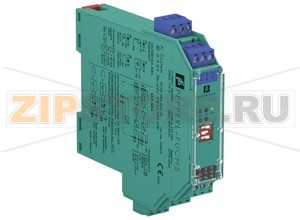

Дискретный вход Switch Amplifier KFA6-SR2-Ex2.W Pepperl+Fuchs

Описание товара

Дискретный вход Switch Amplifier KFA6-SR2-Ex2.W Pepperl+Fuchs (арт. 103373) — двухканальный искробезопасный интерфейсный усилитель для подключения датчиков стандарта NAMUR и сухих контактов в опасных зонах к системам управления в безопасной зоне. Устройство выполняет гальваническую развязку, преобразует сигнал датчика в релейный выход и обеспечивает контроль целостности линии. Подходит для задач блокировок, сигнализации и межуровневого обмена между полевыми устройствами и ПЛК в химической, нефтегазовой, энергетической и смежных отраслях. Диагностика реализована с помощью светодиодов, предусмотрена индикация состояния и неисправностей линии. Корпус рассчитан на монтаж на стандартную DIN-рейку, подключение — через винтовые клеммы.

KFA6-SR2-Ex2.W ориентирован на применение в системах с требованиями к функциональной безопасности, поддерживает архитектуры с низкой частотой срабатываний и позволяет реализовать надежную дискретную индикацию положения, уровня, наличия/отсутствия продукта и т. п. Взрывозащищенное исполнение с искробезопасными цепями обеспечивает безопасную работу в газовой, пылевой и горнодобывающей средах. Широкий набор международных сертификатов упрощает использование оборудования на объектах с различными регуляторными требованиями. Конструкция рассчитана на длительную эксплуатацию, а примененные релейные элементы совместимы с типовыми нагрузками управления.

Причины поломок

• Неправильное подключение питания или нарушение полярности входных цепей.
• Коммутация индуктивных нагрузок без демпфирующих цепочек (RC-снубберов/диодов), вызывающая ускоренный износ контактов.
• Попадание пыли, влаги, агрессивных паров в шкаф управления, коррозия клемм и дорожек.
• Перегрев из-за плотной установки без вентиляции, воздействия внешних источников тепла.
• Механическая усталость релейных контактов при высоких частотах переключений.
• Импульсные перенапряжения и помехи при отсутствии систем защиты от грозы/скачков.
• Нарушение правил искробезопасности, несоответствие параметров подключаемых датчиков NAMUR.
• Ослабление винтовых соединений, повышающее переходное сопротивление и локальный нагрев.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания и/или состояния каналов при подаче напряжения.
• Реле не переключается при заведомо исправном датчике, частые ложные срабатывания.
• Нет контроля обрыва/короткого замыкания линии, хотя на входе имитируется неисправность.
• Залипание контактов, заметное падение напряжения на нагрузке из‑за роста сопротивления контакта.
• Сильный нагрев корпуса, запах перегрева, следы потемнения на клеммах.
• Прерывистая работа при вибрации или легком механическом воздействии на модуль.

Для диагностики проверьте правильность подключения, наличие питания и заземления, целостность кабелей, работу датчика на «заведомо исправном» канале и реакцию реле. Измерьте ток/состояние петли датчика NAMUR и сравните с требованиями производителя. При сомнениях выполните кросс-проверку каналов или замену модуля.

Рекомендации по уходу и эксплуатации

• Монтаж в вентилируемом шкафу с соблюдением расстояний для отвода тепла; избегайте источников вибраций и тепла.
• Регулярная подтяжка винтовых клемм и визуальный осмотр на предмет коррозии, потемнений, загрязнений.
• Периодическая очистка от пыли сухой антистатической щеткой; не применять абразивы и агрессивные жидкости.
• Используйте сертифицированные датчики NAMUR и соблюдайте требования искробезопасности по цепям и кабелям.
• Для индуктивных нагрузок применяйте демпфирующие цепочки; при необходимости установите ограничители перенапряжений.
• Проводите функциональные тесты каналов и реле по регламенту системы безопасности.
• Соблюдайте условия хранения и эксплуатации, предусмотренные производителем; удерживайте запасной модуль для сокращения простоя.

Общие сведения
Тип сигнала		Цифровой вход
Параметры функциональной безопасности
Уровень интегральной безопасности (SIL)		SIL 2
Питание
Подключение		клеммы 14, 15
Номинальное напряжение		207... 253 В AC, 45... 65 Гц
Рассеиваемая мощность		1.2 W
Потребляемая мощность		макс. 1.3 W
Вход
Сторона подключения		полевая сторона
Подключение		клеммы 1+, 2+, 3- 4+, 5+, 6-
Номинальные значения		в соответствии с EN 60947-5-6 (NAMUR)
Напряжение холостого хода/ток короткого замыкания		примерно 8 В DC / примерно 8 мА
Точка срабатывания/гистерезис		1.2... 2.1 мА / примерно 0.2 мА
Контроль обрыва/КЗ линии		обрыв I &le 0.1 мА, короткое замыкание I > 6 мА
Соотношение импульс/пауза		мин. 20 мс / мин. 20 мс
Выход
Сторона подключения		сторона управления
Подключение		выход I: клеммы 7, 8, 9 выход II: клеммы 10, 11, 12
Выход I, II		сигнальное реле
Коммутационная способность контактов		253 В AC/2 A/cos φ > 0.7 126.5 В AC/4 A/cos φ > 0.7 40 В DC/2 A (резистивная нагрузка)
Задержка включения/выключения		примерно 20 мс / примерно 20 мс
Механический ресурс		107 циклов переключения
Передаточные характеристики
Частота переключений		&le 10 Гц
Индикация/настройки
Элементы индикации		светодиоды
Маркировка		место для маркировки на лицевой панели
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленные условия)
Низковольтное оборудование
	Директива 2014/35/EU	EN 61010-1:2010
Соответствие
Электромагнитная совместимость		NE 21:2006
Степень защиты		IEC 60529:2001
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Масса		примерно 150 г
Габариты		20 x 119 x 115 мм (0.8 x 4.7 x 4.5 inch), корпус тип B2
Монтаж		на DIN-рейку 35 мм по EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС об испытаниях типа		PTB 00 ATEX 2081
	Маркировка	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012
Международные сертификации
Сертификация FM
	Чертёж (Control drawing)	116-0035
Сертификация UL
	Чертёж (Control drawing)	116-0145
Сертификация CSA
	Чертёж (Control drawing)	116-0047
Сертификация IECEx		IECEx PTB 11.0031
	Допущено для	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
