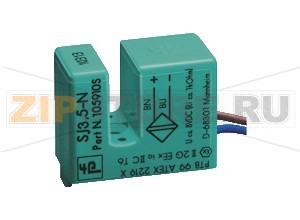

Индуктивный датчик Inductive slot sensor SJ3,5-N Pepperl+Fuchs

Описание товара

Индуктивный штифтовый/вилочный датчик SJ3,5‑N Pepperl+Fuchs (артикул 105910) предназначен для бесконтактного обнаружения металлических меток и пластин, проходящих через узкую прорезь чувствительного элемента. Конструктив «вилка» обеспечивает стабильную точку срабатывания и минимальную зависимость от внешних факторов при подсчёте изделий, контроле положения флажков, учёте оборотов, детекции кромок и других задачах на конвейерах и в упаковочной, текстильной, деревообрабатывающей и смежной промышленности. Исполнение с интерфейсом NAMUR допускает работу во взрывоопасных зонах при подключении через соответствующие искробезопасные барьеры/усилители сигнала. Компактный корпус из PBT/PPS и степень защиты IP67 позволяют использовать датчик в условиях запылённости, повышенной влажности и при интенсивных вибрациях станочного оборудования.

Благодаря высокой динамике и малой собственной инерции SJ3,5‑N уверенно фиксирует быстрые перемещения металлических флажков в прорези. Нормально‑закрытая логика облегчает построение отказобезопасных цепей: обрыв линии определяется как авария на стороне принимающего модуля. Типичная область применения — сопряжение с барьерами и преобразователями входов NAMUR (например, изолирующие усилители Pepperl+Fuchs серии KFD/KA) с индикацией короткого замыкания/обрыва и преобразованием токовой петли NAMUR в дискретный сигнал ПЛК.

Типовые причины поломок

• Механические повреждения кабеля или корпуса (перегиб, натяжение без разгрузки, удар по вилке, срез из-за неверного зазора к движущимся частям).
• Засорение прорези металлической стружкой, нагаром, продуктами износа, что приводит к ложным срабатываниям и перегреву.
• Неправильное подключение: работа без согласованного NAMUR‑усилителя, переполюсовка, подача питания напрямую на датчик, отсутствие искробезопасной цепи во взрывоопасной зоне.
• Перенапряжения и помехи (EMC), наводки от частотных преобразователей, импульсы коммутации индуктивных нагрузок при отсутствии фильтрации и экранирования.
• Превышение температурного диапазона, термоциклирование, воздействие агрессивных сред, не совместимых с материалом корпуса.
• Некорректная геометрия/материал метки: слишком малая площадь, несоответствие рекомендуемой толщине и положению в прорези.

Как понять, что датчик вышел из строя

• Отсутствие изменения состояния на входе усилителя NAMUR при прохождении метки через прорезь; постоянное «активное» или «неактивное» состояние.
• Нестабильная работа: дрожание контакта, случайные импульсы, пропуски при высокой скорости, смещение точки срабатывания.
• Индикация «обрыв линии» или «короткое замыкание» на модуле барьера; ток петли вне допустимых диапазонов NAMUR.
• Аномальный нагрев корпуса, видимые трещины, следы влаги/масла внутри зоны чувствительного элемента.
• При визуальном осмотре — загрязнение и налипание металлических частиц в прорези, повреждение изоляции проводников.

Рекомендации по монтажу и уходу

• Всегда подключайте SJ3,5‑N через совместимый изолирующий усилитель/барьер NAMUR согласно EN 60947‑5‑6 и руководству Pepperl+Fuchs. Соблюдайте требования искробезопасности при работе во взрывоопасных зонах.
• Обеспечьте правильную ориентацию и стабильный зазор метки в прорези. Регулировку выполняйте немагнитным инструментом, исключая касание флажка о корпус датчика.
• Прокладывайте кабель с разгрузкой от натяжения, соблюдайте минимальный радиус изгиба (как правило, не менее 10 диаметров кабеля), избегайте острых кромок и зон перегрева.
• Экранируйте и заземляйте линии, устанавливайте подавители помех на катушках и контакторах. Разносите силовые и сигнальные кабели.
• Проводите регулярную очистку прорези от стружки и пыли мягкой щёткой или сжатым воздухом; не используйте абразивы и растворители, разрушающие PBT/PPS.
• Периодически проверяйте работоспособность через тестовый вход усилителя или по контрольному счёту. При появлении дрожания/пропусков — очистите прорезь, проверьте геометрию метки и крепёж.
• При длительной работе в диапазоне высоких температур контролируйте состояние кабеля и гермовводов; при первых признаках растрескивания замените узел.

Соблюдение этих рекомендаций позволяет сохранить точность срабатывания и ресурс SJ3,5‑N, снизить число ложных остановок линии и предотвратить аварийные простои. При замене используйте оригинальные изделия Pepperl+Fuchs и настраивайте систему с учётом требований интерфейса NAMUR и особенностей технологического процесса.
