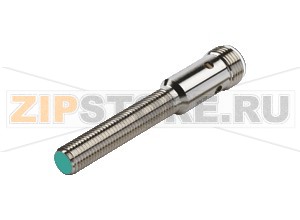

Индуктивный датчик Inductive sensor NBB2-8GM40-E2-V1-3G-3D Pepperl+Fuchs

Описание товара

Индуктивный датчик NBB2-8GM40-E2-V1-3G-3D Pepperl+Fuchs (код 129853) предназначен для бесконтактного обнаружения металлических объектов в системах автоматизации, транспортёрах, станках и упаковочном оборудовании. Компактный цилиндрический корпус М8 с утопленной установкой обеспечивает стабильную работу в ограниченных монтажных зонах, а стандартный разъём M12 упрощает подключение и обслуживание. Светодиодная индикация помогает быстро оценить состояние выхода на месте.

Датчик относится к оборудованию, допускаемому к эксплуатации в пыльных взрывоопасных зонах соответствующей категории. Корпус из никелированной латуни и герметичное исполнение обеспечивают защиту от пыли и влаги при правильном монтаже. Устройство рассчитано на постоянный ток и коммутацию типичных дискретных входов контроллеров и модулей ввода.

Типовые области применения включают позиционирование заготовок, контроль наличия деталей, подсчёт изделий на линиях, блокировку и концевые положения. Благодаря устойчивости к загрязнениям и отсутствию механического износа чувствительного элемента индуктивные датчики, такие как NBB2-8GM40-E2-V1-3G-3D, обеспечивают длительную наработку без обслуживания.

Причины поломок

• Электрические перегрузки: перенапряжения, импульсные помехи, ошибочная коммутация индуктивных нагрузок без защитных цепей, неправильная полярность или подключение к неподходящему источнику питания.
• Короткие замыкания на выходе, превышение допустимого тока нагрузки.
• Механические воздействия: удары, вибрация сверх нормы, перекос или перетяжка при завинчивании, деформация резьбы, попадание стружки между рабочей поверхностью и мишенью.
• Неблагоприятные условия среды: длительное воздействие агрессивных сред, охлаждающих жидкостей, конденсата, а также ультрафиолетового излучения на открытом солнце.
• Нарушение правил монтажа: неверная установка в металле, несоблюдение рекомендуемых зазоров, прокладка кабеля без разгрузки натяжения.
• Накопление электростатических зарядов на корпусе при отсутствии уравнивания потенциалов в зонах с риском воспламенения пыли.

Как понять, что датчик вышел из строя

• Постоянное состояние «включено» или «выключено» вне зависимости от наличия металлической цели.
• Отсутствие срабатывания на рабочем расстоянии, заметное «проседание» дистанции обнаружения.
• Мерцание или отсутствие индикации при наличии питания; перегрев корпуса.
• Нестабильные ложные срабатывания при вибрации или рядом с источниками помех.
• На выходе отсутствует ожидаемый уровень напряжения под нагрузкой; чрезмерный ток потребления или срабатывание защиты источника питания.

Для проверки последовательно убедитесь в правильности схемы подключения, наличии питания, исправности разъёма M12 и целостности кабеля. Тестируйте датчик с известной металлической мишенью и измеряйте уровень сигнала на выходе под нагрузкой. Сопоставьте поведение с эталонным исправным датчиком.

Рекомендации по эксплуатации и уходу

• Соблюдайте правильную утопленную установку в металле и предписанный монтажный зазор. Не перетягивайте корпус; используйте рекомендуемый момент затяжки и фиксаторы.
• Применяйте защиту от перенапряжений и импульсных помех в цепях питания и нагрузки. Не допускайте отключения разъёма под напряжением.
• Ограничивайте ток нагрузки и исключайте короткие замыкания. Перед вводом в эксплуатацию проверяйте схему и совместимость с входами ПЛК.
• Регулярно очищайте рабочую поверхность от пыли, стружки и налипаний. Защищайте датчик и кабель от прямого УФ-излучения, химически агрессивных сред и абразива.
• В установках с риском возникновения электростатического заряда обеспечьте уравнивание потенциалов и используйте надлежащие меры по предотвращению накопления зарядов.
• Взрывозащищённое исполнение исключает самостоятельный ремонт; при повреждении производите замену узла целиком.
• Периодически проверяйте индикацию, надёжность фиксации разъёма M12 и состояние кабельной линии; при необходимости выполняйте контрольные замеры под нагрузкой.

Общие сведения
Функция переключения		Нормально разомкнутый (NO)
Тип выхода		PNP
Номинальная дистанция срабатывания		2 мм
Установка		утопленная (вровень)
Полярность выхода		Постоянный ток (DC)
Гарантированная дистанция срабатывания		0... 1,62 мм
Коэффициент снижения rAl		0,45
Коэффициент снижения rCu		0,35
Коэффициент снижения r304		0,75
Номинальные параметры
Рабочее напряжение		10... 30 В DC
Частота переключения		0... 1500 Гц
Гистерезис		тип. 5 %
Защита от переполюсовки		имеется
Защита от короткого замыкания		импульсная
Падение напряжения		&le 3 В
Рабочий ток		0... 100 мА
Ток в выключенном состоянии		0... 0,5 мА, тип. 0,1 µА
Потребляемый ток без нагрузки		&le 15 мА
Индикатор состояния		Multihole-LED, жёлтый
Одобрения и сертификаты
Одобрение UL		cULus Listed, общего назначения
Одобрение CSA		cCSAus Listed, общего назначения
Одобрение CCC		Одобрение/маркировка CCC не требуется для изделий с напряжением &le36 В
Условия окружающей среды
Температура окружающей среды		-25... 70 °C (-13... 158 °F)
Механические характеристики
Тип подключения		Разъём M12 x 1, 4-контактный
Материал корпуса		латунь, никелированная
Чувствительная поверхность		LCP (жидкокристаллический полимер)
Диаметр корпуса		8 мм
Степень защиты		IP67
Уровень защиты оборудования Gc (nA)
Сертификат соответствия		PF 15CERT3754 X
Особые условия
	Защита от переходных процессов	Обеспечьте защиту от перенапряжений и убедитесь, что максимальное значение защиты (140% от 85 В) не превышено.
Уровень защиты оборудования Dc (tc)
Инструкция		Руководство по эксплуатации электрического оборудования для взрывоопасных зон
Категория оборудования 3D		для применения во взрывоопасных зонах с горючей пылью
Сертификат соответствия		PF 15CERT3774 X
Маркировка CE		[*PD-Z02586A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Маркировка по взрывозащите может также быть нанесена на прилагаемую этикетку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc». Часть информации в данном руководстве более конкретна, чем в паспорте.
Общее		Соответствующие паспорта, декларации соответствия, сертификаты ЕС и чертежи контроля (при наличии, см. паспорта) являются неотъемлемой частью данного документа. Эти документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности определена без слоя пыли на приборе. Часть сведений в данном руководстве более конкретна, чем в паспорте.
Монтаж и пусконаладка		Необходимо соблюдать законы/нормативы и стандарты, регламентирующие применение. Если взрывозащитная маркировка нанесена исключительно на прилагаемую клейкую этикетку, её следует разместить в непосредственной близости от датчика! Поверхность под наклейку должна быть чистой и обезжиренной! Маркировка должна быть долговечной и оставаться разборчивой с учётом возможной химической коррозии!
Техническое обслуживание		Изменения аппаратов, эксплуатируемых во взрывоопасных зонах, не допускаются. Ремонт таких устройств невозможен.
Особые условия
	Максимальный рабочий ток IL	Максимально допустимый ток нагрузки должен быть ограничен значениями, приведёнными в следующем списке. Высокие токи нагрузки и короткие замыкания недопустимы.
	Максимальное рабочее напряжение UBmax	Максимально допустимое рабочее напряжение UBmax должно быть ограничено значениями, приведёнными в следующем списке. Допуски не предусмотрены.
	Максимально допустимая температура окружающей среды TUmax	зависит от тока нагрузки IL и максимального рабочего напряжения UBmax Информация приведена в следующем списке.
	при UBmax=30 В, IL=100 мА	49 °C (120,2 °F)
	при UBmax=30 В, IL=50 мА	51 °C (123,8 °F)
	Защита от механических воздействий	Датчик не должен подвергаться НИКАКИМ видам механической опасности.
	Защита от УФ-излучения	Датчик и соединительный кабель должны быть защищены от вредного УФ-излучения. Это достигается при использовании в помещениях.
	Электростатический заряд	Не допускайте накопления электростатических зарядов на механических компонентах корпуса. Опасные заряды можно исключить, включив эти части в систему уравнивания потенциалов. Не прикрепляйте табличку с названием в местах возможного накопления статического заряда.
	Разъём	Разъём не должен отсоединяться под напряжением. Бесконтактный выключатель имеет маркировку: "WARNING - DO NOT SEPARATE WHEN ENERGIZED". При отсоединённом разъёме необходимо предотвращать загрязнение внутренней области (той, что недоступна при вставленном разъёме).
Общая информация
Использование во взрывоопасных зонах		см. руководства по эксплуатации
	Категория	3G 3D

Характеристики
