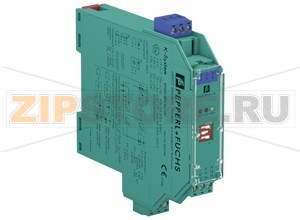

Дискретный вход Switch Amplifier KFD2-SR2-Ex1.W Pepperl+Fuchs

Описание товара

Переключающее устройство Pepperl+Fuchs KFD2-SR2-Ex1.W (132958) предназначено для приема сигналов от полевых датчиков стандарта NAMUR и безопасной передачи их на сторону управления через гальванически развязанный релейный выход. Прибор применяется в системах автоматизации технологических процессов, в том числе на объектах с взрывоопасными зонами, где требуется надежная фильтрация, нормализация и контроль состояния линий датчиков. Конструкция ориентирована на установку в шкафу управления на DIN-рейку, совместима с Power Rail и упрощает модульное наращивание.

Основной сценарий использования KFD2-SR2-Ex1.W — подключение индуктивных датчиков NAMUR, концевых выключателей и других двоичных источников сигналов из опасной зоны. Устройство обеспечивает контроль обрыва и короткого замыкания линии, визуальную индикацию состояния и возможность настройки логики срабатывания с помощью DIP-переключателей. Релейный выход позволяет гибко интегрировать модуль в существующие схемы, включая ПЛК, промежуточные реле и сигнальные цепи.

Модель ориентирована на стабильную работу в промышленных условиях: помехоустойчивость, соответствие профильным стандартам и подтвержденные взрывозащищенные маркировки позволяют применять KFD2-SR2-Ex1.W в химической, нефтегазовой, горнодобывающей отраслях и на любых площадках с повышенными требованиями к безопасности. За счет встроенного контроля линий оператор оперативно выявляет нарушения целостности кабеля или некорректные подключения на полевой стороне.

Причины возможных неисправностей

• Неправильное подключение клемм, переполюсовка или превышение допустимых значений по цепям питания и выходной нагрузке.
• Выход релейных контактов из строя из-за частых коммутаций, индуктивной нагрузки без демпфирующих цепей или превышения предельной коммутируемой мощности.
• Воздействие перенапряжений и импульсных помех при отсутствии внешней грозо- и помехозащиты.
• Эксплуатация вне рекомендованных условий окружающей среды, попадание пыли и влаги в шкаф при недостаточной степени защиты, вибрации.
• Старение компонентов (в том числе электролитических конденсаторов) при длительной непрерывной работе.

Как понять, что изделие вышло из строя

• Отсутствие индикации на светодиодах при наличии питания и корректного сигнала датчика.
• Реле не срабатывает при очевидном изменении входного сигнала, либо наблюдается «дребезг», задержки и нестабильность переключения.
• Постоянная индикация неисправности линии (обрыв/КЗ) при заведомо исправной проводке и датчике.
• Перегрев корпуса, запах перегрева, следы потемнения на клеммах.
• Атипичное потребление тока по питанию, которое отличается от штатного для аналогичных модулей в стойке.

Рекомендации по эксплуатации и уходу

• Соблюдать схемы подключения из руководства, проверять соответствие типу датчика NAMUR и правильность полярности.
• Регулярно подтягивать винтовые клеммы, очищать их от окислов, контролировать целостность экранирования и заземления.
• Периодически проверять настройки DIP-переключателей на соответствие проектной логике, фиксировать изменения в документации.
• Проводить функциональные проверки: имитировать сигнал датчика и фиксировать реакцию реле и индикации; тестировать контроль линии с помощью эталонных сопротивлений/имитаторов NAMUR.
• Для коммутации индуктивных нагрузок применять демпфирующие цепи; при высоких токах использовать промежуточные силовые реле или контакторы.
• Обеспечить защиту от перенапряжений на линиях питания и сигнальных цепях; выдерживать рекомендуемый температурный режим и вентиляцию в шкафу.
• В системах с требованиями функциональной безопасности проводить периодические испытания в рамках установленного интервала проверки.

При соблюдении требований монтажа и обслуживания Pepperl+Fuchs KFD2-SR2-Ex1.W обеспечивает стабильную и предсказуемую работу двоичных входов, повышая надежность систем автоматики и упрощая диагностику полевых цепей.

Общие сведения
Тип сигнала		Цифровой вход
Параметры функциональной безопасности
Уровень безопасности (SIL)		SIL 2
Питание
Подключение		Power Rail или клеммы 14+, 15-
Номинальное напряжение		20... 30 В DC
Пульсации		&le 10 %
Номинальный ток		&le 30 мА
Рассеиваемая мощность		0,7 Вт
Потребляемая мощность		< 0,9 Вт
Вход
Сторона подключения		полевая сторона
Подключение		клеммы 1+, 2+, 3-
Номинальные значения		согласно EN 60947-5-6 (NAMUR)
Напряжение холостого хода/ток короткого замыкания		примерно 8 В DC / примерно 8 мА
Точка срабатывания/гистерезис		1,2... 2,1 мА / примерно 0,2 мА
Контроль обрыва/замыкания линии		обрыв I &le 0,1 мА, короткое замыкание I > 6 мА
Длительность импульса/паузы		мин. 20 мс / мин. 20 мс
Выход
Сторона подключения		сторона управления
Подключение		клеммы 7, 8, 9
Выход		сигнальное реле
Нагрузка на контакты		253 В AC/2 A/cos φ > 0,7 126,5 В AC/4 A/cos φ > 0,7 40 В DC/2 A активная нагрузка
Минимальный коммутируемый ток		2 мА / 24 В DC
Задержка на включение/отключение		примерно 20 мс / примерно 20 мс
Механический ресурс		107 циклов переключения
Передаточные характеристики
Частота переключения		< 10 Гц
Индикация/настройки
Элементы отображения		Светодиоды
Органы управления		DIP-переключатель
Конфигурирование		с помощью DIP-переключателей
Маркировка		место для надписи на лицевой панели
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленные помещения)
Низковольтное оборудование
	Директива 2014/35/EU	EN 61010-1:2010
Соответствие
Электромагнитная совместимость		NE 21:2006
Степень защиты		IEC 60529:2001
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Масса		примерно 150 г
Габариты		20 x 119 x 115 мм (0,8 x 4,7 x 4,5 дюйма), корпус типа B2
Монтаж		на DIN-рейку 35 мм по EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС об испытаниях типа		PTB 00 ATEX 2080
	Маркировка	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Выход индикации неисправности
	Максимально безопасное напряжение	40 В DC (Внимание! Um не является номинальным напряжением.)
Сертификат		PF 08 CERT 0803
	Маркировка	II (3)G [Ex ic Gc] IIC
Сертификат		TÜV 99 ATEX 1493 X
	Маркировка	II 3G Ex nA nC IIC T4
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные одобрения
Одобрение FM
	Чертеж (control drawing)	116-0035
Одобрение CSA
	Чертеж (control drawing)	116-0047
Одобрение IECEx		IECEx PTB 11.0034
	Допущено для	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I

Характеристики
