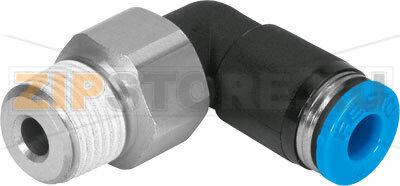

Фитинг угловой, поворотный Festo QSRL-1/8-6

Описание товара

Назначение и особенности

Фитинг угловой, поворотный Festo QSRL-1/8-6 — решение для компактного подключения пневматических линий, когда требуется поворот и точная ориентация выхода под трубку без лишних усилий. Конструкция сочетает быстроразъемное соединение под трубку и угловой корпус с подвижным элементом, который позволяет настраивать направление отвода уже после установки. Это удобно в стесненных местах, снижает риск перегибов и уменьшает нагрузку на трубопровод при вибрациях и термодеформациях. Фитинг применяют в автоматизированных линиях, пневмоостровах, блоках подготовки воздуха, на цилиндрах и распределителях, где важны надежность и стабильность соединения при ограниченном пространстве.

Быстросъемный механизм рассчитан на многократное подключение и отключение трубки без потери герметичности при условии корректного монтажа. Поворотная часть помогает выставить выпуск под оптимальным углом, уменьшая натяжение шланга и продлевая срок службы узла. Материалы и уплотнения рассчитаны на работу в стандартных средах промышленных пневмосистем при условии соответствующего качества сжатого воздуха.

Типичные причины поломок

• Износ или повреждение уплотнений из-за загрязнений в воздухе, старения материала, некорректных температурных режимов или химической несовместимости среды.
• Чрезмерная механическая нагрузка: постоянная вибрация, натяжение или кручение трубки, ударные нагрузки, перегибы, превышение допустимого радиуса изгиба.
• Ошибки монтажа: неровный рез трубки, неполная посадка до упора, перекос при вставке, перетяжка или срыв резьбы, неправильное применение герметиков.
• Длительный или частый поворот под нагрузкой, не предусмотренный режимами эксплуатации, вызывающий износ поворотного узла.
• Нарушение чистоты: пыль, стружка и посторонние включения в линии, попадающие под уплотнения и в механизм зажима.
• Температурные циклы и усталостные явления, приводящие к микротрещинам корпуса или потере эластичности уплотнений.
• Несоответствие трубки по размеру или материалу, из-за чего снижается сила удержания и герметичность.

Как понять, что фитинг вышел из строя

• Подсос или утечка воздуха в месте соединения: слышимый свист, падение давления, появление пузырьков при проверке мыльным раствором.
• Люфт или заедание в поворотном узле, тугой или, наоборот, слишком свободный ход при ориентации фитинга.
• Нарушение фиксации трубки: шланг частично выходит назад, требуется непривычное усилие для удержания, трубка вынимается без нажатия на кольцо-фиксатор.
• Следы повреждений: трещины корпуса, царапины на кромке захватного кольца, деформация резьбовой части, следы подтеков или налет от аэрозоля масла и конденсата.
• Нестабильная работа узла: пульсации, необходимость частого подтягивания, ухудшение герметичности после циклов нагрева/охлаждения.

Рекомендации по монтажу и уходу

• Используйте прямую, ровно отрезанную трубку соответствующего наружного диаметра; рез выполняйте специализированным труборезом, без овальности и заусенцев.
• Вставляйте трубку до упора, без перекоса; после установки слегка потяните назад, чтобы убедиться в корректном зацеплении.
• При герметизации резьбы применяйте совместимые материалы; не перекрывайте герметиком первый виток и не допускайте попадания излишков в канал.
• Ориентацию поворотной части задавайте во время монтажа; при необходимости менять положение под давлением избегайте частых циклических поворотов.
• Исключайте осевое натяжение и скручивание трубки; соблюдайте минимальный радиус изгиба и при необходимости используйте опоры или направляющие.
• Обеспечьте должную подготовку воздуха: фильтрацию и удаление конденсата согласно требованиям пневмосистемы, чтобы снизить износ уплотнений.
• Периодически проверяйте соединения на герметичность и состояние поворотного узла; при первых признаках утечек или люфта заменяйте фитинг.
• Избегайте контакта с агрессивными моющими и растворителями; протирайте фитинг сухой или слегка влажной безворсовой тканью.
• Храните в сухом, чистом месте, защищая от пыли и ультрафиолета; не допускайте ударных нагрузок при транспортировке.

Фитинг угловой, поворотный Festo QSRL-1/8-6 позволяет аккуратно организовать подключение трубки 6 мм к резьбовому порту 1/8 с удобной ориентацией выхода. Соблюдение правил монтажа и ухода, корректное качество сжатого воздуха и своевременная диагностика утечек обеспечивают долгую и предсказуемую работу соединения без внеплановых простоев.
