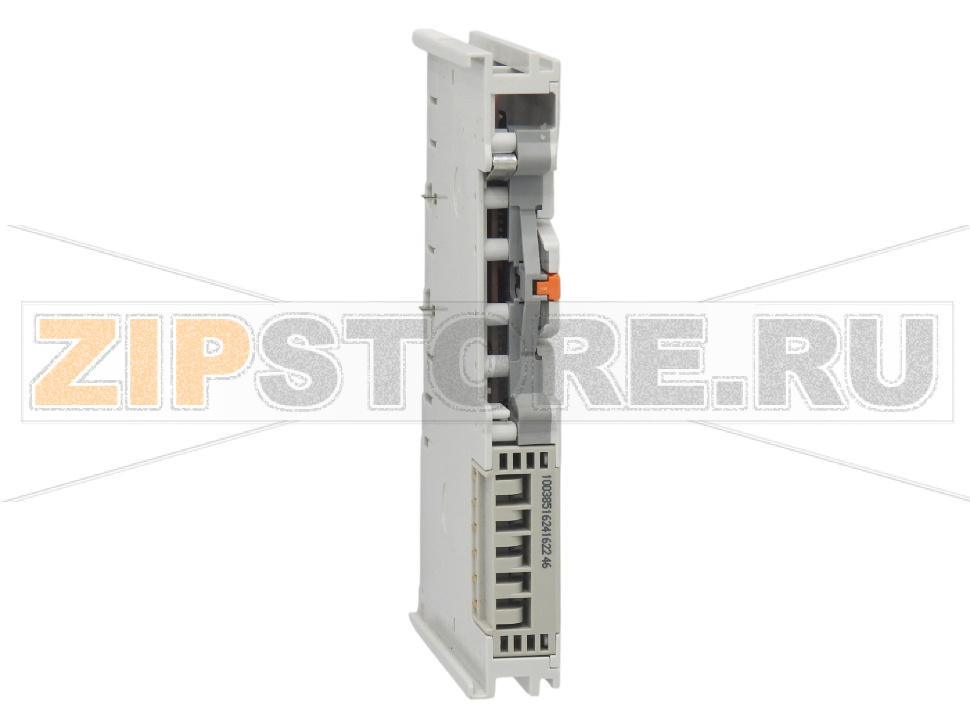

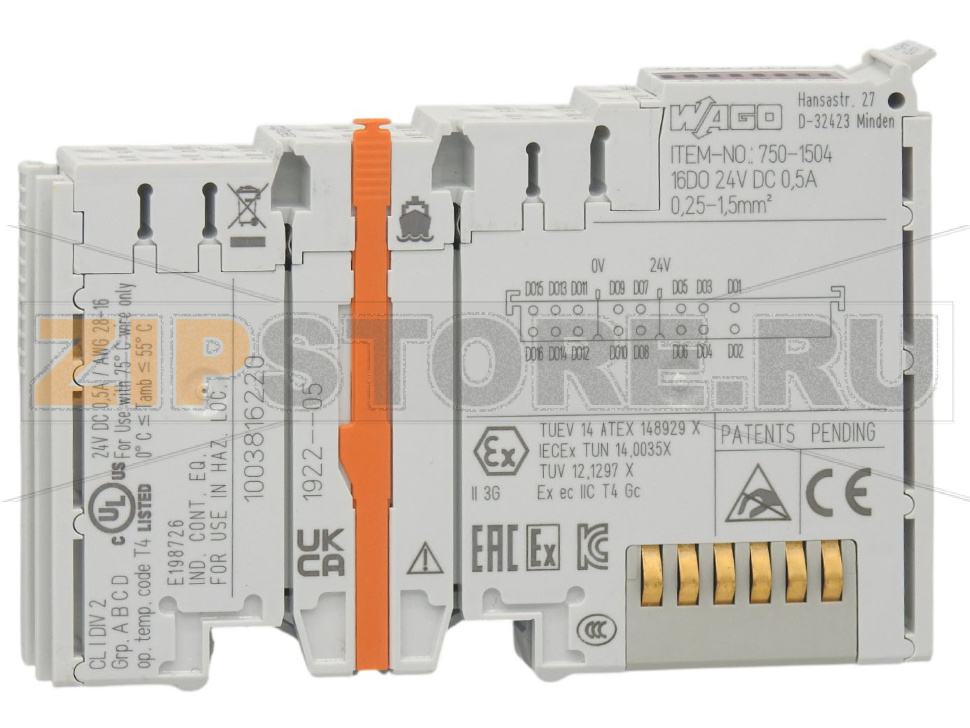

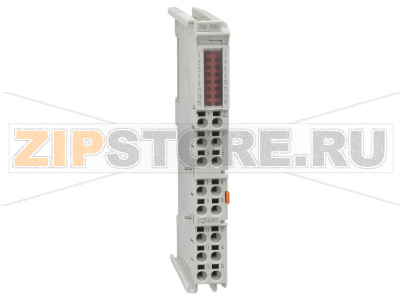

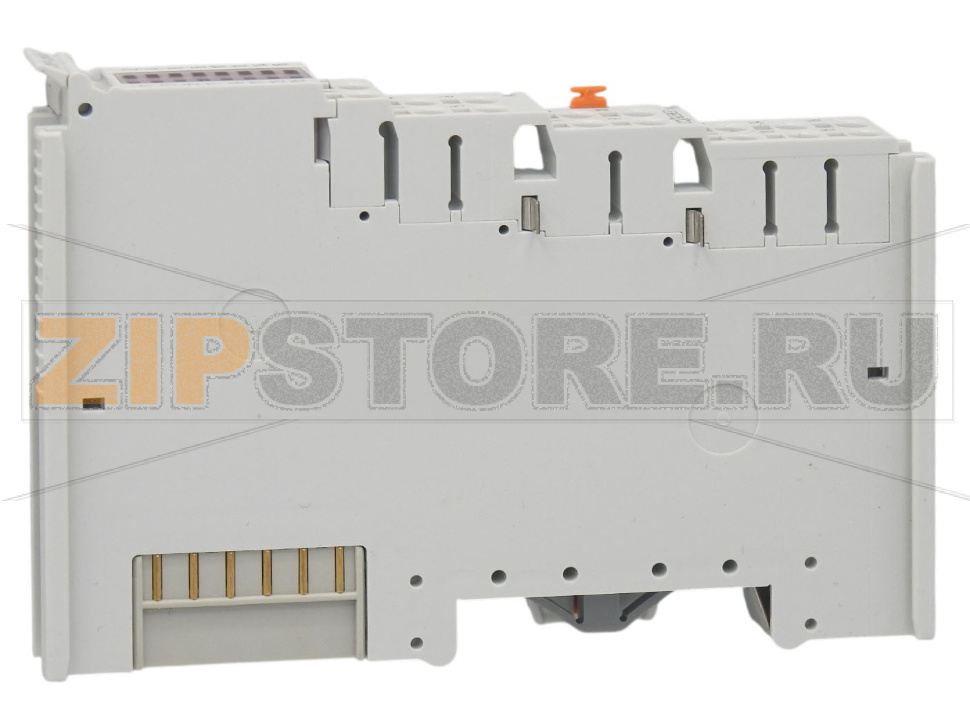

16-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 750-1504

Name: 16-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 750-1504
Brand: Wago
SKU: 750-1504

Каталожный номер 750-1504

16-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 750-1504 - 16-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 750-1504

Розничная цена

257 $ с НДС

array(34) { ["id"]=> string(6) "171433" ["product_id"]=> string(6) "234047" ["id_1c"]=> NULL ["sku"]=> string(8) "750-1504" ["sort"]=> string(1) "1" ["name"]=> string(8) "750-1504" ["image_id"]=> string(1) "0" ["price"]=> float(24417) ["primary_price"]=> string(10) "257.013342" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(24417) ["unconverted_price"]=> float(257.01) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(24417) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 24 417 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Дискретный модуль вывода предоставляет 16 каналов при ширине всего 12 мм (0,47 дюйма).

Он передает двоичные сигналы управления от устройства автоматизации к подключенным исполнительным механизмам (например, электромагнитным клапанам, контакторам, передатчикам, реле или другим электрическим нагрузкам).

Клеммы Push-in CAGE CLAMP® обеспечивают непосредственную вставку одножильных проводников.

Зеленый светодиодный индикатор показывает для каждого канала текущее состояние.

Оптрон обеспечивает электрическую изоляцию системной шины от полевого уровня.

Технические данные

Количество дискретных выходов	16
Общее число каналов (модуль)	16
Тип сигнала	напряжение
Напряжение сигнала	DC 24 V
Подключение исполнительных устройств	16 × (1-проводное)
Тип выходного ключа	high-side (верхний ключ)
Выходной ток на канал	0,5 A
Защита выходов	защита от короткого замыкания
Макс. частота коммутации	1 kHz
Тип нагрузки	резистивная, индуктивная, лампы
Внутренняя разрядность выходов (макс.)	16 бит
Напряжение питания системы	DC 5 V; через контакты данных
Потребление от питания системы (5 V)	40 mA
Полевое питание	DC 24 V (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление от полевого питания (без внешней нагрузки)	29 mA
Изоляция	500 V система/полевое питание
Индикация	LED (1–16) зелёные: статус DO 1 … DO 16
Кол-во входных перемычек питания	2
Кол-во выходных перемычек питания	2
Токовая нагрузочная способность перемычек питания	10 A

Данные соединения

Технология подключения: входы/выходы	16 × Push-in CAGE CLAMP®
Тип подключения (1)	Входы/Выходы
Сечение одножильных проводников	0,08 … 1,5 мм² / 28 … 16 AWG
Сечение тонких многожильных проводников	0,25 … 1,5 мм² / 22 … 16 AWG
Длина снятия изоляции	8 … 9 мм / 0,31 … 0,35"
Тип проводника 1	тонкие многожильные (f-st)
Тип проводника 2	одножильные (s)

Геометрические данные

Ширина	12 мм / 0,472"
Высота	100 мм / 3,937"
Длина	69 мм / 2,717"
Высота от верхней кромки DIN-рейки 35	61,8 мм / 2,433"

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	50 г
Маркировка соответствия	CE

Требования к окружающей среде

Темп. окружающего воздуха (эксплуатация)	0 … 55 °C
Темп. окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Ориентация при монтаже	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	EN 61000-6-2, в т.ч. морские применения
ЭМС — излучение помех	EN 61000-6-3, в т.ч. морские применения
Устойчивость к загрязняющим веществам	IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа продукта	15 (Remote I/O)
Тип упаковки	BOX
Страна производства	DE
GTIN	4045454905576
Таможенный код	85371098990

Описание товара

Дискретный модуль WAGO 750-1504 предназначен для передачи управляющих сигналов от контроллера к исполнительным устройствам в составе распределенных систем. Компактный корпус упрощает компоновку шкафа, а пружинные зажимы Push-in CAGE CLAMP позволяют быстро и надежно подключать проводники без использования инструмента. Канальная индикация облегчает диагностику в эксплуатации и при пусконаладке, а гальваническая развязка оптронами снижает риск взаимного влияния полевого уровня и шины ввода-вывода.

Решение подходит для широкого круга задач: управление клапанами, реле, катушками контакторов, сигнализацией и другими нагрузками постоянного тока. Конструктивно предусмотрена передача полевого питания через силовые контакты модуля, что упрощает построение потенциалов и каскадирование питания внутри узла. Соответствие требованиям по ЭМС, в том числе для морских применений, повышает устойчивость к электромагнитным воздействиям в сложных условиях эксплуатации.

Причины отказов в работе обычно связаны с перегрузкой каналов по току, длительным включением индуктивных нагрузок без демпфирования, перенапряжениями и ошибками разводки питания. Нередко проблемы вызывает ослабление соединений, попадание влаги и агрессивных газов, перегрев при недостаточной вентиляции, а также механические воздействия при монтаже на DIN-рейку. В редких случаях возможны повреждения от электростатических разрядов при незащищённой работе с электроникой.

Признаки, указывающие на неисправность модуля или отдельных каналов:

индикаторы канала не загораются при подаче команды либо горят постоянно вне зависимости от состояния управления;
на выходе отсутствует напряжение при активном состоянии или присутствует постоянное напряжение при деактивации;
частое срабатывание защиты источника питания, перегрев корпуса, запах перегоревших компонентов;
некорректное состояние шинной диагностики/ошибки узла в контроллере;
следы коррозии, потемнения, оплавления клемм или силовых перемычек;
аномальная утечка тока на отключенных каналах.

Рекомендации по эксплуатации и уходу:

поддерживайте соответствие условий окружающей среды требованиям производителя, исключайте конденсацию и воздействие загрязняющих газов;
обеспечьте должную вентиляцию шкафа, соблюдайте интервалы между модулями и кабель-каналами;
используйте демпфирующие цепи/диоды для индуктивных нагрузок, устанавливайте индивидуальную или групповую защиту от перегрузки;
периодически проверяйте затяжку проводников и состояние клемм, очищайте оборудование от пыли безабразивными методами;
соблюдайте рекомендуемую длину зачистки и сечение проводников, избегайте перезачистки и распушения жил;
разделяйте силовую и сигнальную разводку, следите за корректной полярностью и потенциалами питания;
проводите регулярную проверку работоспособности каналов с использованием штатной индикации и средств диагностики контроллера;
при работе с модулем соблюдайте ESD-меры защиты, храните запасной модуль для сокращения времени простоя.

Соблюдение указанных практик позволяет повысить надежность работы WAGO 750-1504 в составе распределенной системы ввода-вывода и продлить срок службы оборудования.
