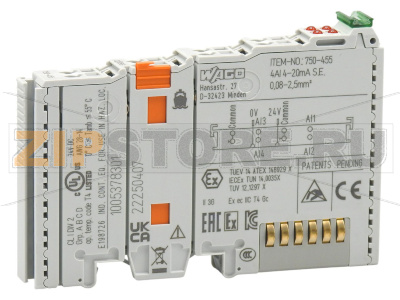

4 аналоговых входа; 4 – 20 мА; Несимметричный; светло-серые Wago 750-455

Каталожный номер 750-455
Розничная цена
413 $ с НДС ≈ 39 237 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Технические данные
Количество аналоговых входов 4
Общее число каналов (модуль) 4
Тип сигнала Ток
Тип сигнала (ток) 4 … 20 mADC

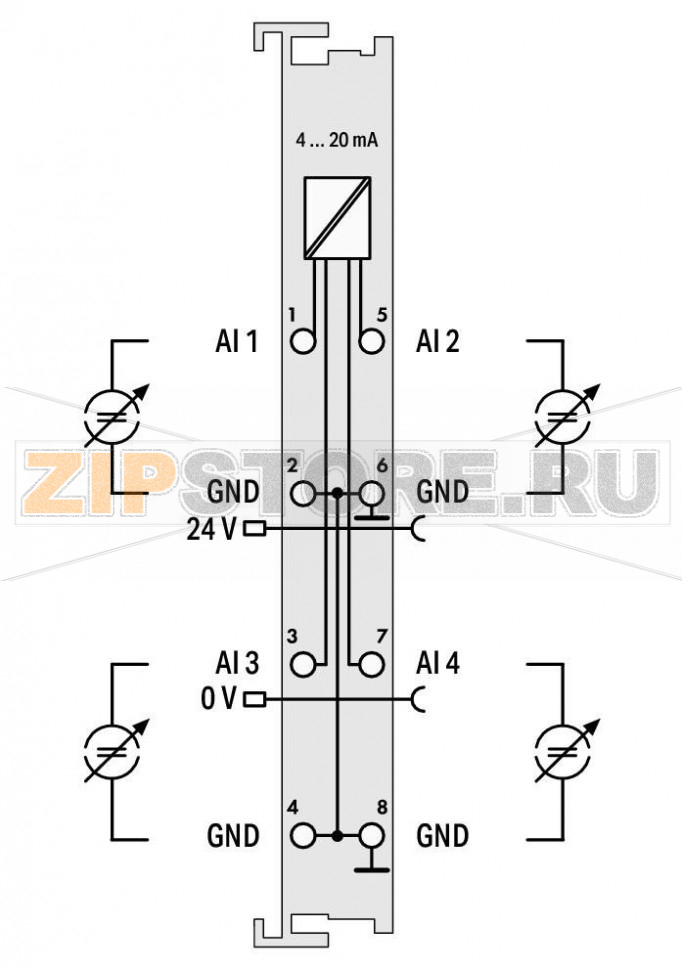

Подключение датчика 4 x (2-проводное)
Входное напряжение (макс.) 32 V
Характер сигнала Несимметричный
Разрешение [бит] 12бит
Входное сопротивление (макс.) 100Ω
Ширина данных 4 x 16-бит данные; 4 x 8-бит управление/статус (опционально)
Время преобразования (тип.) 10ms
Температура отсчёта погрешности 25°C
Погрешность измерения, отклонение (макс.) от верхнего предела диапазона 0.1%
Температурная погрешность (макс.) от верхнего предела диапазона 0.01%/K
Напряжение питания (система) 5 VDC; через контакты данных
Потребляемый ток (системное питание 5 В) 65mA
Напряжение питания (поле) 24 VDC (-25 … +30 %); через силовые перемычки (питание через ножевой контакт; передача (только полевого питания) через пружинный контакт)
Изоляция 500 V система/поле

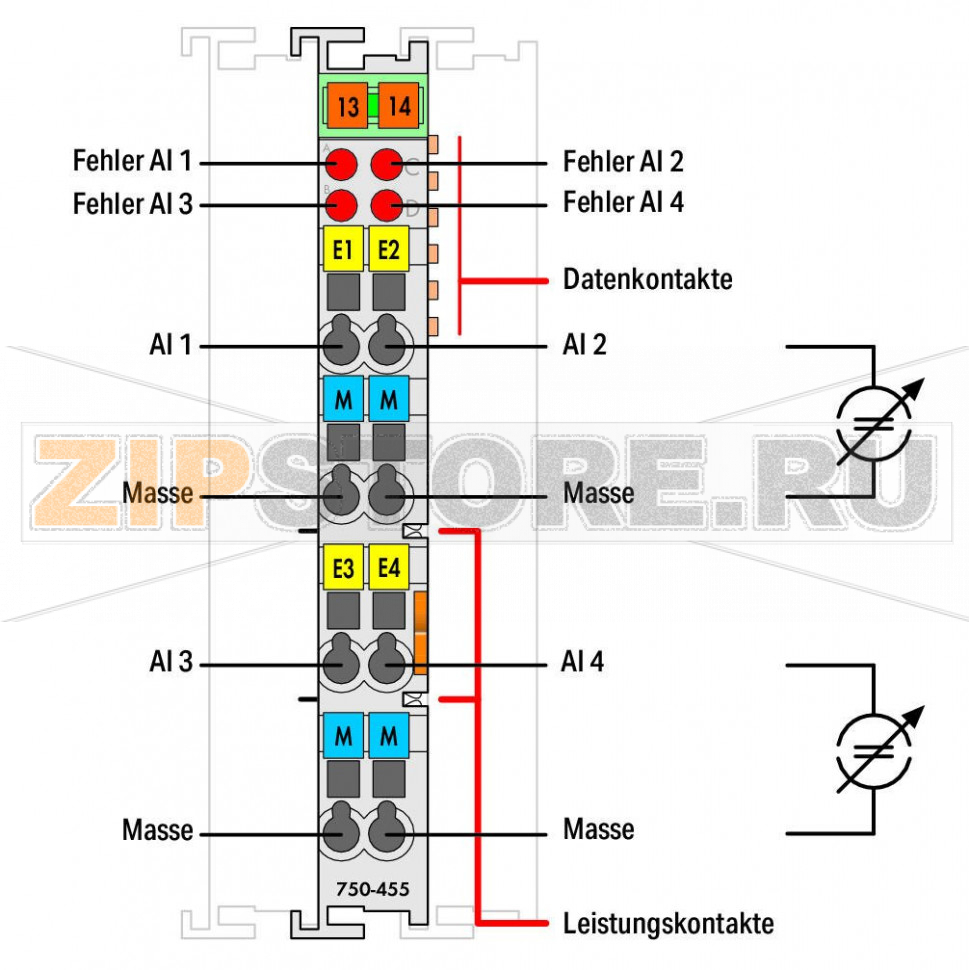

Индикация LED (A–D) красный: ошибка AI 1 … AI 4
Количество входящих контактов силовой перемычки 2
Количество исходящих контактов силовой перемычки 2
Данные подключения
Технология подключения: входы/выходы 8 x CAGE CLAMP®
Совместимые материалы проводников Медь
Тип подключения 1 Входы/Выходы
Однопроволочный проводник 0.08 … 2.5 mm² / 28 … 14 AWG
Многожильный (гибкий) проводник 0.08 … 2.5 mm² / 28 … 14 AWG
Длина зачистки 8 … 9 mm / 0.31 … 0.35 inches
Габаритные данные
Ширина 12 mm / 0.472 inches
Высота 100 mm / 3.937 inches
Глубина 69.8 mm / 2.748 inches
Глубина от верхнего края DIN-рейки 62.6 mm / 2.465 inches
Механические данные
Способ монтажа DIN-рейка 35
Материалы
Цвет светло-серый
Материал корпуса Поликарбонат; полиамид 6.6
Пожарная нагрузка 1.286MJ
Масса 52g
Маркировка соответствия CE
Требования к окружающей среде
Температура окружающей среды (эксплуатация) 0 … +55 °C
Температура окружающей среды (хранение) -40 … +85 °C
Степень защиты IP20
Степень загрязнения 2 по IEC 61131-2
Высота эксплуатации 0 … 2000 m / 0 … 6562 ft
Положение при монтаже Горизонтально (лево/право/верх/низ), вертикально (верх/низ)
Относительная влажность (без конденсации) 95%
Виброустойчивость 4g по IEC 60068-2-6
Ударопрочность 15g по IEC 60068-2-27
ЭМС: устойчивость к помехам по EN 61000-6-2, для судовых применений
ЭМС: эмиссия помех по EN 61000-6-4, для судовых применений
Воздействие загрязняющих веществ по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при относительной влажности 75% 10ppm
Допустимая концентрация SO2 при относительной влажности 75% 25ppm
Коммерческие данные
Группа продукции 15 (I/O System)
eCl@ss 10.0 27-24-26-01
eCl@ss 9.0 27-24-26-01
ETIM 9.0 EC001596
ETIM 8.0 EC001596
ECCN NO US CLASSIFICATION
Упаковочная единица (SPU) 1 pcs

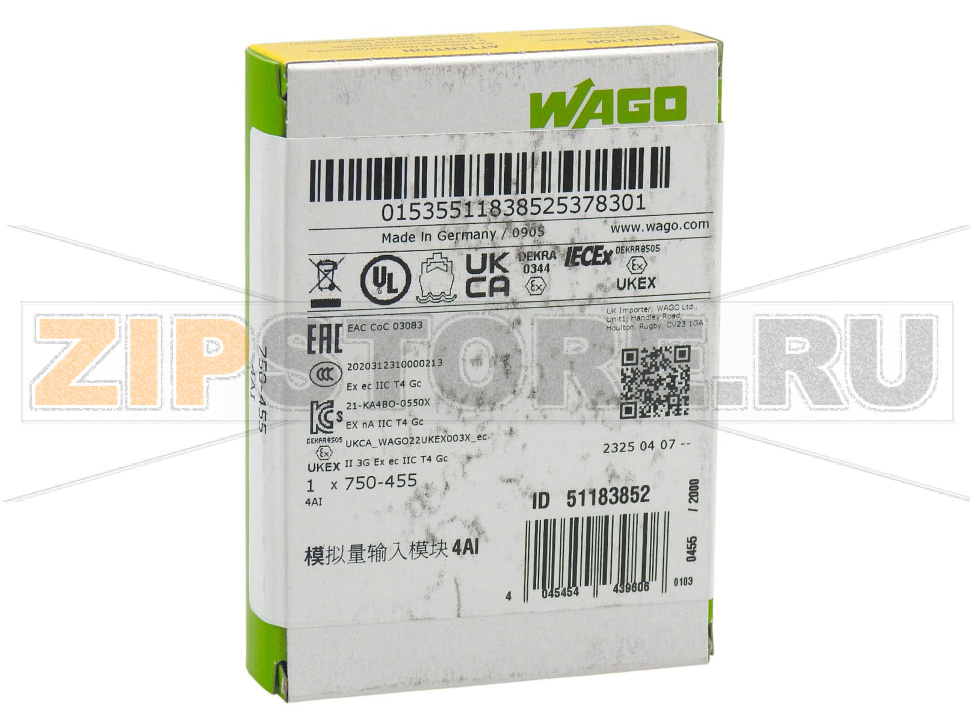

Тип упаковки box
Страна происхождения DE
GTIN 4045454439606
Код ТН ВЭД 85389099990
Экологическое соответствие продукции
№ CAS 1303-86-2
1317-36-8
7439-92-1
Вещество из перечня кандидатов REACH Триоксид дибора
Свинец
Оксид свинца
Статус соответствия RoHS Соответствует, с освобождением
Освобождение RoHS 6(c)
7(a)
7(c)-I
7(c)-II
Номер уведомления SCIP (Австрия) 236d4246-1547-46ff-aa98-585795c2ea72
Номер уведомления SCIP (Бельгия) 188731cf-f22c-4900-9119-a9616d6b701c
Номер уведомления SCIP (Болгария) 747643ad-866b-4edc-87b5-f8e92cb74b17
Номер уведомления SCIP (Чехия) 32631e7c-0884-436b-8e84-7a6a6585dbd9
Номер уведомления SCIP (Дания) 64209a78-edac-4fd1-899b-8af15a73700d
Номер уведомления SCIP (Финляндия) aae38999-f9c8-4449-a196-5068e6236a60
Номер уведомления SCIP (Франция) acff81c7-e82f-4344-8f65-66f4aa359a9b
Номер уведомления SCIP (Германия) 40795e90-d056-4c93-ba0e-2b2792a74488
Номер уведомления SCIP (Венгрия) 053e0443-979d-421a-b23e-2d286331a9ca
Номер уведомления SCIP (Италия) 635e992c-88e7-4dc5-833c-8be0f7c35b32
Номер уведомления SCIP (Нидерланды) d9e4c20e-ddf1-461d-ad7a-8e3facf4e359
Номер уведомления SCIP (Польша) b23b5eea-5dab-4baa-89e1-e8bd37efbdb8
Номер уведомления SCIP (Румыния) 42ad3d9f-b0b7-44c3-a36f-8f30391def72
Номер уведомления SCIP (Швеция) d15e461c-1a42-4b90-865d-44f88540466d

Описание

Модуль WAGO 750-455 предназначен для работы с промышленными датчиками, использующими токовую петлю 4–20 мА. Он интегрируется в распределённую систему ввода-вывода WAGO серии 750 и обеспечивает преобразование аналоговых сигналов в данные контроллера. Несимметричная схема измерения и двухпроводное подключение упрощают внедрение в существующие цепи. Корпус светло-серого цвета выполнен из прочных полимеров, а пружинные клеммы CAGE CLAMP обеспечивают надёжную фиксацию проводников без обслуживания.

Модуль ориентирован на применение в автоматизации технологических процессов, инженерных системах зданий, на объектах энергетики и в судовой отрасли. Диагностические светодиоды по каналам ускоряют поиск неисправностей в линии, а развязка система/поле повышает устойчивость к наводкам. Компактное исполнение экономит место в шкафу, а монтаж на DIN-рейку упрощает сборку и замену.

Типичные причины неисправностей

  • Ошибки подключения: перепутанные полярности токовой петли, замыкание сигнальных и силовых цепей, подключение активного выхода к активному входу.
  • Превышение допустимых воздействий: перенапряжения и импульсные помехи без защиты (молния, коммутационные броски), подача на вход недопустимого напряжения.
  • Несоблюдение условий эксплуатации: повышенная температура, конденсация, агрессивные газы (H2S, SO2) сверх допустимых концентраций, запыление.
  • Механические факторы: вибрация/удары выше норм, повреждение клемм, ослабление зажимов проводников.
  • Проблемы питания: нестабильное полевое питание, падение напряжения на длинных линиях, плохой контакт силовых перемычек.

Как понять, что модуль вышел из строя

  • Постоянные нулевые или предельные значения по каналу при исправном датчике/эталонной нагрузке.
  • Сильное дрожание показаний либо внезапные скачки без изменений процесса.
  • Загорается красный светодиод ошибки соответствующего канала.
  • Отсутствие обмена данными с контроллером после корректной конфигурации и питания.
  • Аномальный нагрев, запах гари, видимые следы оплавления или коррозии.

Рекомендации по уходу и эксплуатации

  • Периодически проверяйте затяжку проводников в клеммах CAGE CLAMP и состояние изоляции кабелей.
  • Раз в регламентный период проводите тест токовых петель с калибратором; при необходимости корректируйте масштабирование в ПЛК.
  • Используйте защиту от перенапряжений на вводах и разделяйте силовые и сигнальные линии, обеспечьте экранирование и правильное заземление.
  • Соблюдайте температурно-влажностные условия; исключайте конденсацию, очищайте устройство сухим сжатым воздухом, не применяйте агрессивные растворители.
  • Контролируйте качество полевого питания и состояние силовых перемычек; удаляйте окислы и загрязнения с контактных площадок.
  • При возникновении нестабильности меняйте местами каналы или подключайте эталонную нагрузку 4–20 мА для локализации неисправности; при подтверждённой аппаратной проблеме замените модуль WAGO 750-455.

Соблюдение указанных рекомендаций повышает надёжность работы WAGO 750-455 в составе системы и снижает риск внеплановых простоях из‑за отказов аналоговых цепей.
