8-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 750-530

Каталожный номер 750-530
Розничная цена
139 $ с НДС ≈ 13 206 ₽ с НДС
-
+
Купить в 1 клик

Наличие на складах:

Москва: 1 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Описание

Дискретные модули вывода предоставляют 8 каналов при ширине всего 12 мм. Подключенная нагрузка переключается системой управления через дискретный выход.

Все выходы оснащены электронной защитой от короткого замыкания.

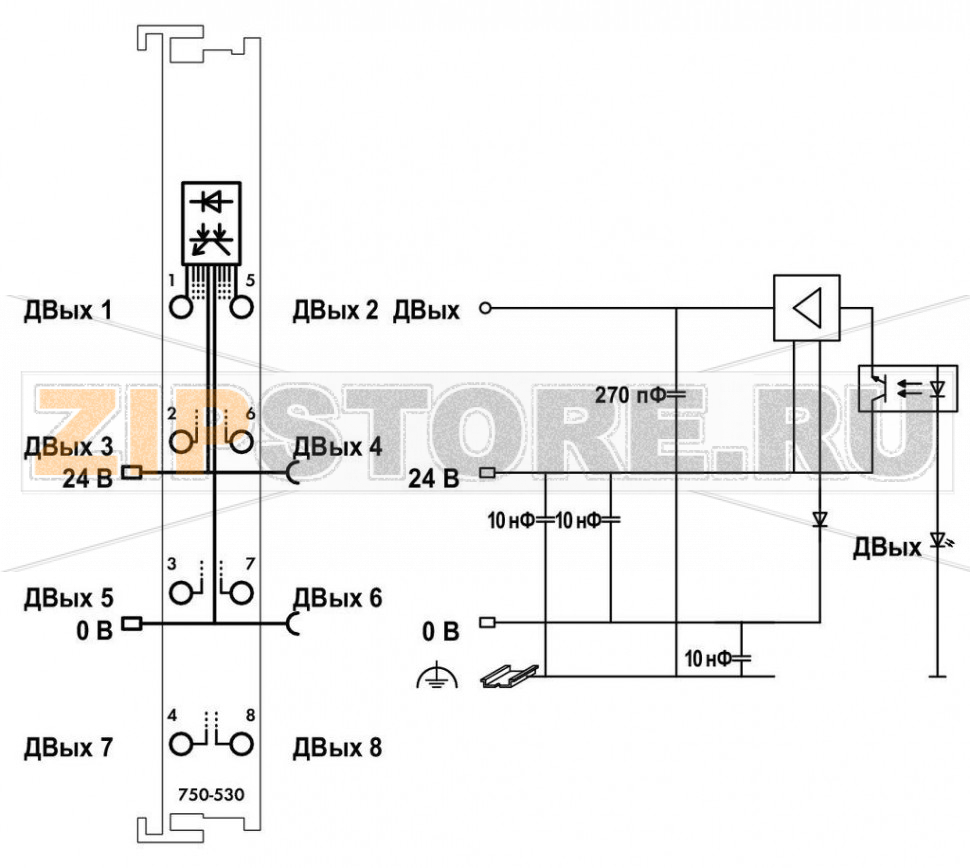

Каждый выход электрически изолирован от шины с помощью оптронов.

Технические данные

Количество дискретных выходов8
Общее число каналов (модуль)8
Тип сигналанапряжение
Тип напряжения сигналаDC 24 В
Подключение исполнительных устройств8 x (1-проводное)
Характеристика выходакоммутация по высокой стороне (high-side)
Выходной ток на канал0,5

А

Выходной каскадзащищён от короткого замыкания
Макс. частота переключения2 кГц
Тип нагрузкирезистивная, индуктивная, лампы
Энергия рассеяния при отключении индуктивной нагрузки (макс.)0,9

Дж

Ширина внутренних данных выхода (макс.)8

бит

Напряжение системного питанияDC 5 В; через контакты данных
Потребление по системному питанию (5 В)25

мА

Напряжение полевого питанияDC 24 В (-25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление по полевому питанию (модуль без внешней нагрузки)15

мА

Изоляция500 В: система/питание

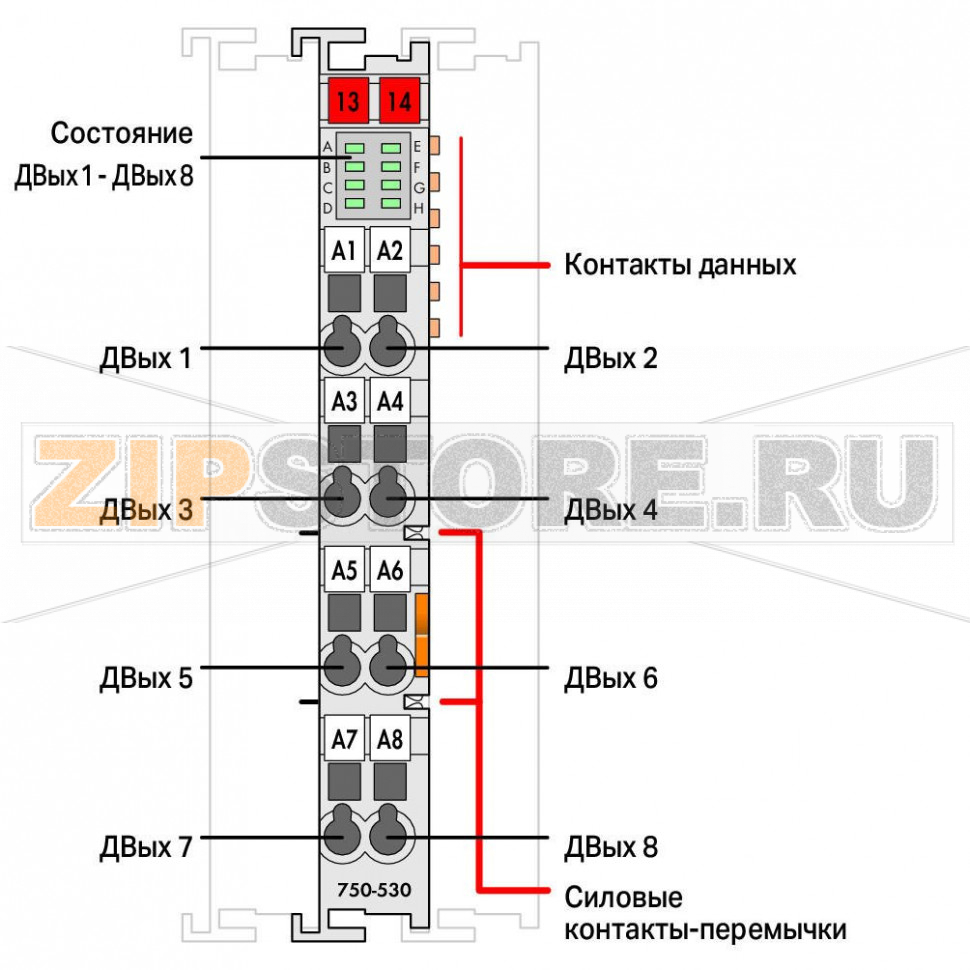

ИндикаторыСветодиоды (A–H) зелёные: статус DO 1 … DO 8
Количество входящих перемычек питания2
Количество исходящих перемычек питания2
Токовая нагрузочная способность перемычек питания10

А

Данные соединения

Технология подключения: входы/выходы8 x CAGE CLAMP®
Тип соединения (1)входы/выходы
Сечение однопроволочных проводников0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многопроволочных проводников0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина12 мм / 0.472 inch
Высота100 мм / 3.937 inch
Длина67,8 мм / 2.669 inch
Высота от верхней кромки DIN-рейки 3560,6 мм / 2.386 inch

Механические данные

Тип монтажаDIN-рейка 35 мм

Материалы

Цветсветло-серый
Материал корпусаполикарбонат, полиамид 6.6
Вес49

г

Маркировка соответствияCE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)0 … 55 °C
Температура окружающего воздуха (хранение)-40 … 85 °C
Степень защитыIP20
Степень загрязнения2 по IEC 61131-2
Рабочая высота0 … 2000 м
Положение при монтажегоризонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)95

%

Виброустойчивость4 g по IEC 60068-2-6
Ударопрочность15 g по IEC 60068-2-27
ЭМС — помехоустойчивостьпо EN 61000-6-2, для морских применений
ЭМС — излучение помехпо EN 61000-6-4, для морских применений
Устойчивость к загрязняющим веществампо IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при относительной влажности 75%10

ppm

Допустимая концентрация SO2 при относительной влажности 75%25

ppm

Коммерческие данные

Группа продукции15 (Remote I/O)
Тип упаковкиBOX
Страна происхожденияDE
GTIN4045454686901
Код ТН ВЭД85371098990

Wago 750-530 — 8-канальный модуль дискретных выходов для систем распределённой автоматизации. Он рассчитан на коммутацию типовых нагрузок промышленной автоматики и применим в шкафах управления, где важны компактность и удобство обслуживания. Модуль устанавливается на стандартную DIN-рейку, подключение выполняется клеммами CAGE CLAMP, что ускоряет монтаж и снижает риск ослабления контактов при вибрациях. Оптронная развязка каналов от системной шины повышает помехоустойчивость и безопасность, а электронная защита выходов предотвращает повреждение при коротких замыканиях и перегрузках.

Области применения Wago 750-530 включают управление клапанами, контакторами, ламповой индикацией, звуковой сигнализацией и другими исполнительными устройствами постоянного тока. Модуль подходит для циклических и быстропереключаемых задач благодаря высокой допускаемой частоте коммутации. Наличие светодиодной индикации по каждому каналу упрощает диагностику в эксплуатации.

Типовые причины выхода из строя: неправильное подключение питания или полярности; превышение допустимого тока канала из‑за ошибочного подбора нагрузки; отсутствие цепей подавления перенапряжений на индуктивных нагрузках (обратные диоды, RC‑цепочки), что приводит к пробою выходного каскада; длительная работа при повышенной температуре без достаточной вентиляции; коррозионное воздействие агрессивных газов и конденсата; механические повреждения клемм и дорожек при обслуживании; статические и импульсные перенапряжения по полю. В редких случаях возможен ресурсный отказ полупроводниковых компонентов.

Как понять, что модуль или канал неисправен: светодиод канала не реагирует на команды, при этом команда в контроллере активна; канал не коммутирует нагрузку, напряжение на выходной клемме отсутствует или постоянно присутствует независимо от команды; наблюдается самопроизвольное включение/отключение нагрузки; модуль сильно нагревается или появляется запах перегрева; в контроллере появляются диагностические сообщения о перегрузке/коротком замыкании либо об ошибке модуля. Для проверки последовательно убедитесь в наличии системного и полевого питания, корректности адресации, измерьте напряжение на выходе под нагрузкой, временно перекиньте нагрузку на другой канал, чтобы исключить отказ самой нагрузки.

Рекомендации по эксплуатации и уходу: обеспечивать соответствие типов и мощностей подключаемых нагрузок; для индуктивных нагрузок обязательно применять цепи подавления (диоды, варисторы, RC‑цепи) вблизи нагрузки; соблюдать температурный режим шкафа и предусматривать вентиляцию; не превышать рекомендуемую частоту коммутации для конкретной нагрузки; использовать проводники требуемого сечения и длину зачистки, периодически проверять посадку проводов в клеммах CAGE CLAMP; поддерживать чистоту внутри шкафа, исключать попадание пыли и конденсата, избегать эксплуатации в атмосферах с повышенным содержанием H2S и SO2 без соответствующей защиты; разделять силовые и сигнальные проводники, применять защиту от перенапряжений по питанию и по полю; выполнять регулярный визуальный осмотр, проверять индикацию и журналы диагностики контроллера. Соблюдение этих мер продлевает срок службы Wago 750-530 и снижает риск аварийных простоев.
