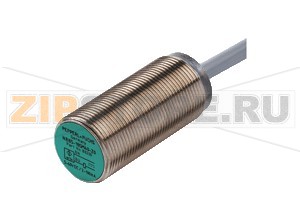

Индуктивный датчик Inductive sensor NCB8-18GM40-N0 Pepperl+Fuchs

Описание товара

Индуктивный датчик NCB8-18GM40-N0 Pepperl+Fuchs (арт. 181088) предназначен для бесконтактного контроля положения металлических объектов в промышленной автоматике, включая оборудование с повышенными требованиями к надежности и безопасности. Датчик работает по стандарту NAMUR и рассчитан на подключение через соответствующий барьер/усилитель согласно EN 60947‑5‑6. Конструктивно это цилиндрическое исполнение для монтажа заподлицо в металл, с корпусом из нержавеющей стали и износостойкой чувствительной поверхностью. Герметичность и прочность делают устройство пригодным для применения в условиях повышенной запыленности, влаги и вибраций, а круговой светодиод индикации облегчает сервис даже в труднодоступных местах. Поддерживается применение в пылевзрывоопасных зонах категории 3D при соблюдении условий эксплуатации.

Принцип работы датчика основан на изменении электромагнитного поля при приближении металлической мишени. Он реагирует на ферромагнитные и цветные металлы; для различных материалов фактическая дистанция срабатывания отличается, что необходимо учитывать при проектировании. Правильный монтаж заподлицо, соблюдение рекомендуемых расстояний до соседних датчиков и металлических конструкций, а также корректная настройка усилителя – ключевые факторы стабильной работы. Для кабельного подключения важно соблюдать минимальный радиус изгиба и разгрузку от натяжения.

Распространённые причины отказов

• Механические воздействия: удары, чрезмерная затяжка резьбы, перекос при установке, абразивный износ торцевой поверхности.
• Неправильное электрическое подключение: отсутствие требуемого последовательного сопротивления в NAMUR-цепи, применение неподходящего барьера/усилителя, превышение допустимого напряжения.
• Засорение и налипание стружки/пыли на чувствительной поверхности, приводящие к ложным срабатываниям.
• Повреждение кабеля: перегибы, кручение, растягивающие нагрузки, отсутствие экранирования и наводки от силовых цепей.
• Нарушение правил монтажа: слишком близкое расположение к другим датчикам или массивным металлическим элементам.
• Экстремальные температуры, воздействие УФ‑излучения на кабель, электростатические разряды на корпус в сухой запылённой среде.

Как понять, что датчик вышел из строя

• Индикатор состояния не меняет яркость/состояние при поднесении мишени.
• Сигнал на выходе NAMUR не переключается между двумя устойчивыми уровнями тока; усилитель показывает «обрыв» или «короткое замыкание».
• Снижение или нестабильность дистанции срабатывания, дрожание сигнала, ложные срабатывания.
• Внешние признаки: трещины, сколы на торце, следы перегрева, повреждение изоляции кабеля, коррозия контактов.
• Ненормальные показания при проверке: постоянное аварийное состояние на приемном модуле, отсутствие реакции на эталонную мишень.

Рекомендации по уходу и эксплуатации

• Подключать только к сертифицированным NAMUR‑барьерам/усилителям и соблюдать требования производителя к последовательному сопротивлению и напряжению.
• Монтировать строго заподлицо, без перекоса; выдерживать рекомендуемые расстояния до соседних датчиков и металлоконструкций; использовать контргайки и фиксаторы.
• Поддерживать чистоту: регулярно удалять масло, пыль и стружку с чувствительной поверхности мягкой салфеткой; не применять агрессивные растворители и абразивы.
• Защищать кабель от натяжения, кручения и частых перегибов; соблюдать минимальный радиус изгиба; прокладывать отдельно от силовых линий или использовать экранирование.
• В зонах с горючей пылью соблюдать требования ATEX: сохранять читаемость маркировки, обеспечивать уравнивание потенциалов, предотвращать накопление статического заряда.
• Проводить регламентные проверки: визуальный осмотр, контроль индикации и переключения, проверка уровней тока в линии NAMUR на эталонной мишени.
• Соблюдать условия хранения и эксплуатации, избегать длительного воздействия прямого солнечного света на кабель.

Общие сведения
Функция переключения		Нормально замкнутый (NC)
Тип выхода		NAMUR
Номинальная дистанция срабатывания		8 mm
Монтаж		заподлицо
Гарантированная дистанция срабатывания		0... 6.48 mm
Фактическая дистанция срабатывания		7.2... 8.8 mm тип. 8 mm
Коэффициент снижения rAl		0.39
Коэффициент снижения rCu		0.36
Коэффициент снижения r304		0.71
Тип выхода		двухпроводной
Номинальные параметры
Номинальное напряжение		8.2 V (Ri прибл. 1 к&Omega)
Частота срабатывания		0... 1500 Hz
Гистерезис		1... 15 тип. 5 %
Защита от переполюсовки		есть
Защита от короткого замыкания		есть
Подходит для технологии 2:1		да, диод защиты от переполюсовки не требуется
Потребляемый ток
	Измерительная пластина не обнаружена	min. 2.2 mA
	Измерительная пластина обнаружена	&le 1 mA
Индикатор состояния переключения		круговой светодиод, жёлтый
Параметры, связанные с функциональной безопасностью
MTTFd		2660 лет
Наработка (TM)		20 лет
Диагностическое покрытие (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
	Электромагнитная совместимость	NE 21:2007
Одобрения и сертификаты
Одобрение FM
	Контрольный чертёж	116-0165
Одобрение UL		cULus Listed, General Purpose
Одобрение CSA		cCSAus Listed, General Purpose
Одобрение CCC		Одобрение/маркировка CCC не требуется для изделий с номиналом &le36 V
Условия окружающей среды
Рабочая температура окружающей среды		-25... 100 °C (-13... 212 °F)
Температура хранения		-40... 100 °C (-40... 212 °F)
Механические характеристики
Тип подключения		кабель PVC, 2 m
Сечение жил		0.75 mm2
Материал корпуса		Нержавеющая сталь 1.4305 / AISI 303
Чувствительная поверхность		PBT
Диаметр корпуса		18 mm
Степень защиты		IP66 / IP67
Кабель
	Радиус изгиба	> 10 × диаметр кабеля
Уровень взрывозащиты оборудования Dc (tc)
Инструкция		Руководство по эксплуатации электрического оборудования для взрывоопасных зон
Категория устройства 3D		для применения во взрывоопасных зонах с горючей пылью
Сертификат		PF 15CERT3774 X
Маркировка CE		[*PD-Z02585A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Ex‑маркировка также может быть нанесена на прилагаемую этикетку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc». Отдельные сведения в данном руководстве более точны, чем в даташите.
Общие положения		Соответствующие даташиты, декларации соответствия, сертификаты ЕС, сертификаты и контрольные чертежи (при наличии, см. даташиты) являются неотъемлемой частью настоящего документа. Эти документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности определена без слоя пыли на приборе. Отдельные сведения в руководстве могут быть более специфичными, чем в даташите.
Монтаж, ввод в эксплуатацию		Необходимо соблюдать законы/правила и стандарты, относящиеся к применению. Если Ex‑идентификация нанесена только на прилагаемую клеевую этикетку, её следует наклеить в непосредственной близости от датчика! Поверхность под этикетку должна быть чистой и обезжиренной! Этикетка должна быть долговечной и читаемой с учётом возможной химической коррозии!
Техническое обслуживание		Изменения в оборудовании, работающем во взрывоопасных зонах, недопустимы. Ремонт данного оборудования не предусмотрен.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и бесконтактным выключателем должно быть предусмотрено минимальное последовательное сопротивление RV согласно нижеприведённому списку. Это также может обеспечиваться с помощью коммутирующего усилителя.
	Максимальное рабочее напряжение UBmax	Максимально допустимое рабочее напряжение UBmax должно быть ограничено значениями из нижеприведённого списка. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Значения зависят от максимального рабочего напряжения UBmax и минимального последовательного сопротивления RV и приведены в списке ниже.
	при UBmax=9 V, RV=562 &Omega	58 °C (136.4 °F)
	при использовании усилителя в соответствии с EN 60947-5-6	58 °C (136.4 °F)
	Защита от механических воздействий	Датчик не должен подвергаться НИКАКИМ механическим опасностям.
	Защита от УФ‑излучения	Датчик и соединительный кабель должны быть защищены от повреждающего УФ‑излучения. Это достигается при использовании внутри помещений.
	Защита соединительного кабеля	Не допускать натяжения и крутящей нагрузки на соединительный кабель.
	Электростатический заряд	Не допускать электростатического заряда на механических частях корпуса. Опасные заряды можно исключить, подключив корпус к системе уравнивания потенциалов. Не наклеивать табличку в местах возможного накопления статического заряда.
Общая информация
Использование во взрывоопасной зоне		см. руководства по эксплуатации
	Категория	1G 2G 3G 1D 3D

Характеристики
