Индуктивный датчик Inductive sensor NCB2-12GM35-N0 Pepperl+Fuchs

Описание товара

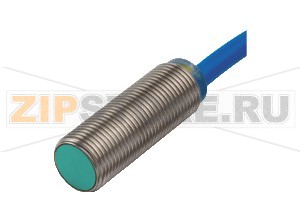

Индуктивный датчик 181094 Pepperl+Fuchs NCB2-12GM35-N0 — компактный цилиндрический датчик приближения для надежного контроля положения и подсчета металлических объектов. Он применяется в конвейерных системах, упаковочных линиях, станках, приводной технике, а также в узлах, где требуется гальванически безопасный интерфейс по NAMUR. Конструкция рассчитана на врезной монтаж и работу в условиях повышенной запыленности и влажности, что делает устройство подходящим для промышленных производств с непрерывным циклом.

Датчик использует принцип индуктивного обнаружения: при приближении металлического объекта изменяются параметры колебательного контура, что фиксируется электронной частью. Интерфейс NAMUR обеспечивает согласование с барьерами и коммутирующими усилителями, принятыми в системах автоматизации, и помогает реализовать безопасный и предсказуемый обмен сигналами. Светодиодная индикация облегчает локальную диагностику в процессе наладки и эксплуатации.

Корпус из нержавеющей стали устойчив к коррозии и механическому износу, а лицевая поверхность из инженерного пластика защищает чувствительный элемент. Гибкий кабельный вывод упрощает интеграцию в ограниченном пространстве шкафов и машин. В стандартных режимах эксплуатации датчик устойчив к вибрациям, кратковременным температурным колебаниям и помехам, характерным для электрооборудования цехов.

Типовые причины выхода из строя:

• Механические повреждения корпуса или чувствительной поверхности из‑за ударов, перекосов при монтаже, попадания стружки или абразива.
• Нарушения в цепи питания/сигнала: неправильная полярность, отсутствие требуемой согласующей нагрузки, некорректный подбор коммутирующего усилителя.
• Повреждение кабеля: растяжение, перегибы ниже допустимого радиуса, скручивание, излом в месте ввода, попадание влаги в незащищенные соединения.
• Превышение допустимой температуры окружающей среды либо нагрев из‑за несоблюдения условий по внешнему сопротивлению и подключению.
• Накопление металлической пыли на лицевой части, приводящее к ложным срабатываниям и дрейфу точки переключения.
• Электростатические заряды на металлических частях установки при отсутствии уравнивания потенциалов.

Как понять, что запчасть вышла из строя:

• Отсутствие реакции на металлическую мишень при корректном зазоре и известной исправности сопряженного усилителя/барьера.
• Нестабильное переключение или самопроизвольные срабатывания при неизменных условиях.
• Несоответствие индикации фактическому положению мишени (светодиод сигнализирует состояние, но контроллер фиксирует противоположный результат, либо наоборот).
• Ненормально высокий или низкий ток сигнальной петли NAMUR относительно рабочего состояния усилителя (диагностируется измерением и сравнением с паспортными допусками усилителя).
• Следы коррозии, трещины на сенсорной поверхности, повреждения кабельной оболочки, попадание влаги.

Рекомендации по уходу и эксплуатации:

• Монтаж NCB2-12GM35-N0 проводить на ровной поверхности без перекосов, используя штатные гайки и соблюдая рекомендованный момент затяжки производителя.
• Применять согласованный коммутирующий усилитель/барьер по NAMUR и соблюдать требования к внешнему сопротивлению и напряжению питания из руководства.
• Защищать кабель от растягивающих и крутящих нагрузок, соблюдать минимальный радиус изгиба, надежно герметизировать соединения.
• Периодически очищать лицевую поверхность от пыли, смазок, стружки мягкой безворсовой салфеткой; не использовать абразивы и растворители, разрушающие пластик.
• Исключить воздействие прямого УФ‑излучения на датчик и кабель; при уличной установке использовать экранирование.
• Обеспечить уравнивание потенциалов металлических элементов установки, чтобы исключить опасные накопления статического заряда.
• Контролировать стабильность зазора до мишени после регулировок или вибрационных нагрузок; при необходимости повторно настроить положение.
• В взрывоопасных и пылевых зонах строго соблюдать указания производителя по маркировке, монтажу и обслуживанию; не вносить конструктивных изменений и не пытаться ремонтировать устройство.

Соблюдение этих правил повысит устойчивость датчика к помехам, продлит срок службы и снизит риск незапланированных простоев оборудования. При замене рекомендуется использовать оригинальную модель Pepperl+Fuchs 181094 NCB2-12GM35-N0 либо эквивалент, согласованный по интерфейсу и условиям эксплуатации.

Общие сведения
Функция переключения		Нормально замкнутый (NC)
Тип выхода		NAMUR
Номинальная дистанция срабатывания		2 mm
Установка		утопленный монтаж (flush)
Гарантированная дистанция срабатывания		0... 1.62 mm
Фактическая дистанция срабатывания		1.8... 2.2 mm тип.
Коэффициент снижения rAl		0.23
Коэффициент снижения rCu		0.21
Коэффициент снижения r304		0.7
Номинальные параметры
Номинальное напряжение		8.2 V (Ri приблиз. 1 k&Omega)
Частота переключения		0... 1000 Hz
Гистерезис		1... 10 тип. 3 %
Защита от переполюсовки		есть
Защита от короткого замыкания		есть
Подходит для технологии 2:1		да, диод защиты от переполюсовки не требуется
Потребление тока
	Мишень не обнаружена	мин. 3 mA
	Мишень обнаружена	&le 1 mA
Индикатор состояния		круговой светодиод, жёлтый
Параметры, связанные с функциональной безопасностью
MTTFd		2698 a
Расчетное время службы (TM)		20 a
Диагностическое покрытие (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
	Электромагнитная совместимость	NE 21:2007
Допуски и сертификаты
FM‑одобрение
	Чертёж по контролю	116-0165
Одобрение UL		cULus Listed, General Purpose
Одобрение CSA		cCSAus Listed, General Purpose
Одобрение CCC		Сертификация/маркировка CCC не требуется для изделий ≤36 V
Условия окружающей среды
Температура окружающей среды		-25... 100 °C (-13... 212 °F)
Температура хранения		-40... 100 °C (-40... 212 °F)
Механические характеристики
Тип подключения		кабель PVC, 2 m
Сечение жил		0.34 mm2
Материал корпуса		Нержавеющая сталь 1.4305 / AISI 303
Материал чувствительной поверхности		PBT
Диаметр корпуса		12 mm
Степень защиты		IP66 / IP67
Кабель
	Радиус изгиба	> 12 × диаметр кабеля
Уровень защиты оборудования Dc (tc)
Инструкция		Руководство по эксплуатации электрооборудования для опасных зон
Категория устройства 3D		для применения в опасных зонах с горючей пылью
Сертификат соответствия		PF 15CERT3774 X
Маркировка CE		[*PD-Z02585A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Ex‑маркировка может также быть нанесена на прилагаемую этикетку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc» В ряде случаев информация в этом руководстве более конкретна, чем в техническом паспорте.
Общее		Соответствующие паспорта, декларации соответствия, сертификаты ЕС, сертификаты и контрольные чертежи (при наличии, см. паспорта) являются неотъемлемой частью настоящего документа. Документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности определялась без слоя пыли на приборе. В некоторых разделах данное руководство содержит более конкретные сведения, чем даташит.
Монтаж и ввод в эксплуатацию		Должны соблюдаться законы/правила и стандарты, регулирующие применение и назначение. Если Ex‑маркировка нанесена только на прилагаемую наклейку, её необходимо закрепить в непосредственной близости от датчика! Поверхность должна быть чистой и обезжиренной! Этикетка должна быть долговечной и читаемой с учетом возможной химической коррозии!
Обслуживание		В оборудовании, работающем в опасных зонах, изменения недопустимы. Ремонт этих устройств не предусматривается.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и датчиком должно быть установлено минимальное последовательное сопротивление RV согласно таблице. Это требование также выполняется при использовании коммутирующего усилителя.
	Максимальное рабочее напряжение UBmax	Максимально допустимое напряжение UBmax должно быть ограничено значениями из таблицы. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Значения определяются по таблице в зависимости от UBmax и минимального последовательного сопротивления Rv.
	при UBmax=9 V, RV=562 &Omega	61 °C (141.8 °F)
	при использовании усилителя по EN 60947-5-6	61 °C (141.8 °F)
	Защита от механических воздействий	Датчик не должен подвергаться НИКАКИМ механическим опасностям.
	Защита от УФ‑излучения	Датчик и кабель должны быть защищены от вредного УФ‑излучения. Это достигается при эксплуатации в помещениях.
	Защита соединительного кабеля	Не допускаются растяжение и крутящая нагрузка на кабель.
	Электростатический заряд	Необходимо исключить электростатические заряды на механических частях корпуса. Опасные заряды предотвращаются включением в систему уравнивания потенциалов. Не крепите табличку с названием в местах возможного накопления статического заряда.
Общая информация
Комплект поставки		2 самоконтрящиеся гайки
Использование во взрывоопасной зоне		см. руководства по эксплуатации
	Категория	1G 2G 3G 1D 3D
