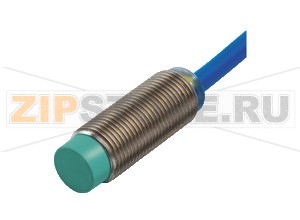

Индуктивный датчик Inductive sensor NCN4-12GM35-N0-5M Pepperl+Fuchs

Описание товара

Индуктивный датчик NCN4-12GM35-N0-5M Pepperl+Fuchs — надежное решение для бесконтактного контроля положения и присутствия металлических объектов в машиностроении, на конвейерах, в упаковочных линиях и приводных узлах. Датчик выполнен в цилиндрическом корпусе с резьбой М12 из коррозионностойкой стали и имеет прочную чувствительную поверхность. Заводской кабель длиной 5 м упрощает подключение на удалении от шкафа управления, а круговой жёлтый индикатор облегчает визуальную диагностику.

Датчик относится к типу двухпроводных индуктивных датчиков с токовым выходом, предназначенным для работы через соответствующий усилитель/барьер по NAMUR. Такая архитектура широко применяется там, где важны стабильность и безопасность цепи, а также где требуется контроль состояния по изменению тока. Конструкция рассчитана на эксплуатацию в сложных промышленных условиях: пыль, влажность, вибрации, влияние масел и СОЖ. При корректном монтаже и соблюдении рекомендаций производителя датчик демонстрирует высокую повторяемость срабатываний и длительный срок службы.

Области применения включают определение крайних положений механизмов, контроль наличия заготовки, отслеживание прохода металлических меток и деталей на транспортере, блокировки и межуровневую сигнализацию. Модель NCN4-12GM35-N0-5M особенно удобна там, где требуется надёжная работа при ограниченном пространстве для монтажа и необходима быстрая проверка состояния по LED-индикатору без подключения инструментов.

Типичные причины отказов

• Некорректный монтаж: установка заподлицо для датчика, рассчитанного на монтаж с выносом, приводит к нестабильным срабатываниям и снижению дальности.
• Неправильное подключение: отсутствие требуемого последовательного сопротивления или неподходящий усилитель/барьер по NAMUR, а также превышение допустимого напряжения питания.
• Механические воздействия: удары по корпусу, перетяжка или срез резьбы, чрезмерная вибрация с ослаблением контргаек.
• Повреждение кабеля: изгиб ниже допустимого радиуса, растяжение, кручение, пережим кабельными стяжками, надрывы оболочки.
• Агрессивные среды и УФ: химическое воздействие на лицевую поверхность и оболочку кабеля, деградация от солнечного излучения.
• Налипание металлической стружки/пыли на чувствительной поверхности, вызывающее постоянное «занято».
• Нарушение требований по электростатике и заземлению в запыленных зонах.

Как понять, что датчик вышел из строя

• LED-индикатор не загорается или не меняет состояние при поднесении металлической цели.
• Выходной ток петли не меняется между состояниями, усилитель/барьер сигнализирует о неисправности.
• Существенное снижение дальности срабатывания, дрожание сигнала или хаотические ложные срабатывания.
• Постоянное «сработано» при чистой площадке чувствительной поверхности.
• Видимые дефекты: трещины лицевой поверхности, деформация корпуса, повреждение изоляции кабеля, следы перегрева.

Рекомендации по уходу и эксплуатации

• Используйте совместимый усилитель/барьер по NAMUR и соблюдайте требования к последовательному сопротивлению и допустимому напряжению источника.
• Монтируйте датчик с соблюдением зон выноса для невстраиваемого исполнения; применяйте комплектные самоконтрящиеся гайки, контролируйте момент затяжки.
• Маршрутируйте кабель с соблюдением минимального радиуса изгиба, исключайте натяжение и кручение; экранируйте и разводите силовые цепи отдельно от сигнальных.
• Периодически очищайте лицевую поверхность мягкой неабразивной салфеткой и нейтральным моющим средством; не используйте агрессивные растворители.
• Удаляйте налипшие металлические частицы; в запыленных зонах не допускайте образования слоёв пыли на корпусе.
• Защищайте датчик и кабель от прямого УФ-излучения при наружной установке; обеспечьте потенциалирование металлических частей для предотвращения накопления статического заряда.
• Регулярно выполняйте функциональные тесты: проверяйте реакцию на эталонную металлическую цель и индикацию на датчике/усилителе.
• Не ремонтируйте изделие при выходе из строя — предусмотрена замена узла целиком в соответствии с инструкцией производителя.

Соблюдение этих правил обеспечивает стабильную работу датчика Pepperl+Fuchs NCN4-12GM35-N0-5M на протяжении всего срока службы и снижает риски внеплановых простоев оборудования.

Общие характеристики
Функция переключения		Нормально замкнутый (NC)
Тип выхода		NAMUR
Номинальная дальность срабатывания		4 мм
Монтаж		незаподлицо
Гарантированная дальность срабатывания		0... 3,24 мм
Фактическая дальность срабатывания		3,6... 4,4 мм тип.
Коэффициент снижения rAl		0,37
Коэффициент снижения rCu		0,36
Коэффициент снижения r304		0,74
Номинальные параметры
Номинальное напряжение		8 В
Частота переключения		0... 800 Гц
Гистерезис		1... 10 тип. 5 %
Защита от переполюсовки		имеется
Защита от короткого замыкания		да
Потребляемый ток
	Измерительная пластина не обнаружена	мин. 3 мА
	Измерительная пластина обнаружена	&le 1 мА
Индикатор состояния		круговой светодиод, жёлтый
Параметры функциональной безопасности
MTTFd		2520 лет
Расчётный срок службы (TM)		20 лет
Охват диагностики (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
Одобрения и сертификаты
UL		cULus Listed, общее назначение
CSA		cCSAus Listed, общее назначение
CCC		Одобрение/маркировка CCC не требуется для изделий с номиналом &le36 В
Условия окружающей среды
Температура окружающей среды		-25... 100 °C (-13... 212 °F)
Температура хранения		-40... 100 °C (-40... 212 °F)
Механические характеристики
Тип подключения		кабель PVC, 5 м
Сечение жилы		0,34 мм2
Материал корпуса		нержавеющая сталь 1.4305 / AISI 303
Лицевая поверхность		PBT
Диаметр корпуса		12 мм
Степень защиты		IP67
Кабель
	Минимальный радиус изгиба	> 12 × диаметр кабеля
Уровень защиты оборудования Dc (tc)
Инструкция		Руководство по эксплуатации электрооборудования для взрывоопасных зон
Категория устройства 3D		для применения во взрывоопасных зонах с горючей пылью
Сертификат соответствия		PF 15CERT3774 X
Маркировка CE		[*PD-Z02585A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Связанная с Ex маркировка также может быть нанесена на прилагаемую этикетку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc». Некоторые сведения в данном руководстве более специфичны, чем в техническом паспорте.
Общее		Соответствующие технические паспорта, декларации соответствия, сертификаты ЕС, сертификаты и контрольные чертежи (если применимо, см. паспорта) являются неотъемлемой частью данного документа. Эти документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности устройства определена без слоя пыли на аппарате. Некоторые сведения в данном руководстве более специфичны, чем в техническом паспорте.
Монтаж, ввод в эксплуатацию		Необходимо соблюдать законы и/или правила и стандарты, регулирующие использование или целевое назначение. Если Ex-идентификация нанесена исключительно на прилагаемую самоклеящуюся этикетку, этикетку необходимо закрепить в непосредственной близости от датчика! Поверхность под наклейку должна быть чистой и обезжиренной! Этикетка должна быть долговечной и разборчивой с учётом возможной химической коррозии!
Техническое обслуживание		Недопустимы любые изменения устройств, эксплуатируемых во взрывоопасных зонах. Ремонт этих устройств не предусмотрен.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и бесконтактным выключателем должно быть предусмотрено минимальное последовательное сопротивление RV согласно указанному перечню. Это условие также обеспечивается применением переключающего усилителя.
	Максимально допустимое рабочее напряжение UBmax	Максимально допустимое рабочее напряжение UBmax должно быть ограничено значениями, указанными в списке. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Значения определяются по списку в зависимости от UBmax и минимального последовательного сопротивления RV.
	при UBmax=9 В, RV=562 &Omega	61 °C (141,8 °F)
	при использовании усилителя в соответствии с EN 60947-5-6	61 °C (141,8 °F)
	Защита от механических воздействий	Датчик не должен подвергаться НИКАКИМ механическим опасностям.
	Защита от УФ-излучения	Датчик и соединительный кабель должны быть защищены от повреждающего УФ-излучения. Это обеспечивается при использовании в помещениях.
	Защита соединительного кабеля	Не допускать натяжения и крутящих нагрузок на соединительный кабель.
	Электростатический заряд	Необходимо избегать электростатических зарядов на механических частях корпуса. Опасные заряды предотвращаются включением этих частей в систему уравнивания потенциалов. Не наносить табличку в местах возможного накопления статического электричества.
Общая информация
Комплект поставки		В комплект входят 2 самоконтрящиеся гайки
Использование во взрывоопасной зоне		см. руководства по эксплуатации
	Категория	1G 2G 3G 1D 3D
