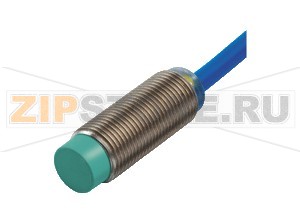

Индуктивный датчик Inductive sensor NCN4-12GM35-N0-10M Pepperl+Fuchs

Описание товара

Индуктивный датчик NCN4-12GM35-N0-10M Pepperl+Fuchs (артикул 181102) предназначен для безконтактного контроля наличия металлических объектов в системах промышленной автоматизации. Это исполнение с выходом NAMUR и нормально замкнутой логикой применяется на конвейерах, в станках, упаковочных линиях и технологическом оборудовании, где важны стабильность срабатывания и стойкость к загрязнениям, вибрациям и воздействию пыли. Корпус из нержавеющей стали и герметичное исполнение с кабелем делают устройство пригодным для тяжелых условий эксплуатации, в том числе с требованиями к пылевзрывозащите категории 3D.

NCN4-12GM35-N0-10M работает по принципу изменения электромагнитного поля при приближении металлической мишени. Для корректной работы требуется подключение к подходящему барьеру/усилителю NAMUR согласно EN 60947-5-6 либо использование предписанного последовательного сопротивления питания. Непотайной (выступающий) монтаж требует соблюдения минимальных расстояний от окружающих металлоконструкций, чтобы избежать ложных срабатываний и уменьшения зоны обнаружения. Встроенный светодиод облегчает визуальный контроль состояния на месте.

Типичные причины выхода датчика из строя:

• Неправильное подключение по питанию и сигналу, отсутствие требуемого последовательного сопротивления или неподходящий усилитель NAMUR.
• Перенапряжения, импульсные помехи, обратная полярность сверх допустимых значений, токовые перегрузки.
• Механические повреждения корпуса и чувствительной поверхности: удар инструментом, чрезмерный момент затяжки, абразивный износ, вибрационная усталость крепежа.
• Нарушение условий эксплуатации: превышение допустимой температуры, воздействие агрессивных сред, попадание влаги при повреждении уплотнений, ультрафиолетовое старение кабеля.
• Ошибки монтажа: установка заподлицо вместо непотайной, недостаточные зазоры, скопление металлической стружки на лицевой части, чрезмерный изгиб или кручение кабеля.

Как понять, что датчик вышел из строя:

• Отсутствует реакция индикатора или он постоянно горит/не горит вне зависимости от наличия мишени.
• Усилитель/барьер NAMUR фиксирует неправильные уровни тока или отсутствие переключения при поднесении металлического объекта.
• Нестабильное срабатывание, дрейф точки срабатывания, самопроизвольные ложные срабатывания.
• Признаки повреждения кабеля: обрыв/межвитковое замыкание, трещины оболочки, «ломка» при изгибе.
• Аномальный нагрев или следы коррозии/влагонасыщения в зоне соединений.

Рекомендации по уходу и эксплуатации:

• Регулярно очищайте чувствительную поверхность от пыли и металлических частиц мягкими средствами без абразива.
• Поддерживайте правильный зазор и ориентацию мишени, исключайте монтаж в заподлицо для данного типа.
• Проверяйте состояние кабеля, соблюдайте минимальный радиус изгиба, исключайте натяжение и кручение, защищайте от УФ-излучения.
• Используйте сертифицированный барьер/усилитель NAMUR и/или необходимое последовательное сопротивление, выполняйте эквипотенциальное соединение для снятия статических зарядов.
• Периодически контролируйте крепеж и состояние уплотнений, избегайте направленной мойки высоким давлением на область разъемов и ввода кабеля.
• Во взрывоопасных зонах не вносите конструктивных изменений и не выполняйте ремонт; при дефекте заменяйте датчик на новый, соответствующий категории применимости.

Соблюдение требований руководств Pepperl+Fuchs, местных норм и стандартов, корректный выбор усилителя NAMUR и аккуратный монтаж значительно повышают надежность и срок службы NCN4-12GM35-N0-10M.

Общие характеристики
Функция коммутации		Нормально замкнутый (NC)
Тип выхода		NAMUR
Номинальное расстояние срабатывания		4 mm
Монтаж		непотайной
Гарантированное расстояние срабатывания		0... 3.24 mm
Фактическое расстояние срабатывания		3.6... 4.4 mm typ.
Коэффициент снижения rAl		0.37
Коэффициент снижения rCu		0.36
Коэффициент снижения r304		0.74
Номинальные параметры
Номинальное напряжение		8 V
Частота срабатывания		0... 800 Hz
Гистерезис		1... 10 typ. 5 %
Защита от переполюсовки		есть
Защита от короткого замыкания		есть
Потребляемый ток
	Мишень не обнаружена	min. 3 mA
	Мишень обнаружена	&le 1 mA
Индикатор состояния		светодиод, видимый со всех сторон, жёлтый
Параметры функциональной безопасности
MTTFd		2520 a
Время миссии (TM)		20 a
Диагностическое покрытие (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
Одобрения и сертификаты
Одобрение UL		cULus Listed, общего назначения
Одобрение CSA		cCSAus Listed, общего назначения
Одобрение CCC		Сертификация/маркировка CCC не требуется для изделий с номиналом &le36 V
Условия окружающей среды
Температура окружающей среды		-25... 100 °C (-13... 212 °F)
Температура хранения		-40... 100 °C (-40... 212 °F)
Механические характеристики
Тип подключения		кабель PVC, 10 m
Сечение жилы		0.34 mm2
Материал корпуса		Нержавеющая сталь 1.4305 / AISI 303
Чувствительная поверхность		PBT
Диаметр корпуса		12 mm
Степень защиты		IP67
Кабель
	Радиус изгиба	> 12 x диаметр кабеля
Уровень защиты оборудования Dc (tc)
Инструкция		Руководство по электрооборудованию для взрывоопасных зон
Категория устройства 3D		для применения во взрывоопасных зонах с горючей пылью
Сертификат соответствия		PF 15CERT3774 X
Маркировка CE		[*PD-Z02585A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Эксплуатационная маркировка Ex также может быть нанесена на прилагаемую этикетку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc». Часть сведений в данном руководстве более конкретна, чем информация, приведённая в техническом паспорте.
Общее		Соответствующие технические паспорта, декларации соответствия, сертификаты ЕС-типового испытания, сертификаты и чертежи контроля, при необходимости (см. технические паспорта), являются неотъемлемой частью данного документа. Эти документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности устройства определена без слоя пыли на аппарате. Часть сведений в данном руководстве более конкретна, чем информация, приведённая в техническом паспорте.
Монтаж и ввод в эксплуатацию		Необходимо соблюдать законы и/или нормы и стандарты, регулирующие использование и целевое назначение. Если Ex-идентификация нанесена исключительно на прилагаемую самоклеящуюся этикетку, её следует закрепить в непосредственной близости от датчика! Поверхность, на которую наносится этикетка, должна быть чистой и обезжиренной! Этикетка должна быть долговечной и читаемой с учётом возможной химической коррозии!
Техническое обслуживание		Изменения в аппаратах, эксплуатируемых во взрывоопасных зонах, недопустимы. Ремонт этих аппаратов невозможен.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и бесконтактным выключателем должно быть установлено минимальное последовательное сопротивление Rv согласно приведённому перечню. Это требование может быть обеспечено применением коммутирующего усилителя.
	Максимальное рабочее напряжение UBmax	Максимально допустимое рабочее напряжение UBmax должно быть ограничено значениями, указанными в перечне ниже. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Значения определяются по перечню в зависимости от UBmax и минимального последовательного сопротивления Rv.
	при UBmax=9 V, RV=562 &Omega	61 °C (141.8 °F)
	при использовании усилителя согласно EN 60947-5-6	61 °C (141.8 °F)
	Защита от механической опасности	Датчик не должен подвергаться НИКАКИМ видам механического воздействия.
	Защита от УФ-излучения	Датчик и соединительный кабель должны быть защищены от разрушающего УФ-излучения. Это обеспечивается при использовании внутри помещений.
	Защита соединительного кабеля	К кабелю не должны прикладываться усилия растяжения и кручения.
	Электростатический заряд	Не допускается образование электростатических зарядов на механических элементах корпуса. Опасные заряды можно предотвратить, включив корпус в систему уравнивания потенциалов. Не приклеивать табличку с надписью в местах, где возможен накапливание статического электричества.
Общая информация
Комплектация		2 самоконтрящиеся гайки в комплекте
Применение во взрывоопасной зоне		см. руководства по эксплуатации
	Категория	1G 2G 3G 1D 3D
