Аналоговый модуль ввода принимает сигналы переменного и постоянного тока в диапазоне 0–1 А (СКЗ).
Модуль вычисляет истинное среднеквадратическое значение тока и отображает его с разрешением 100 мкА.
Максимальный ток не должен превышать 2 А.

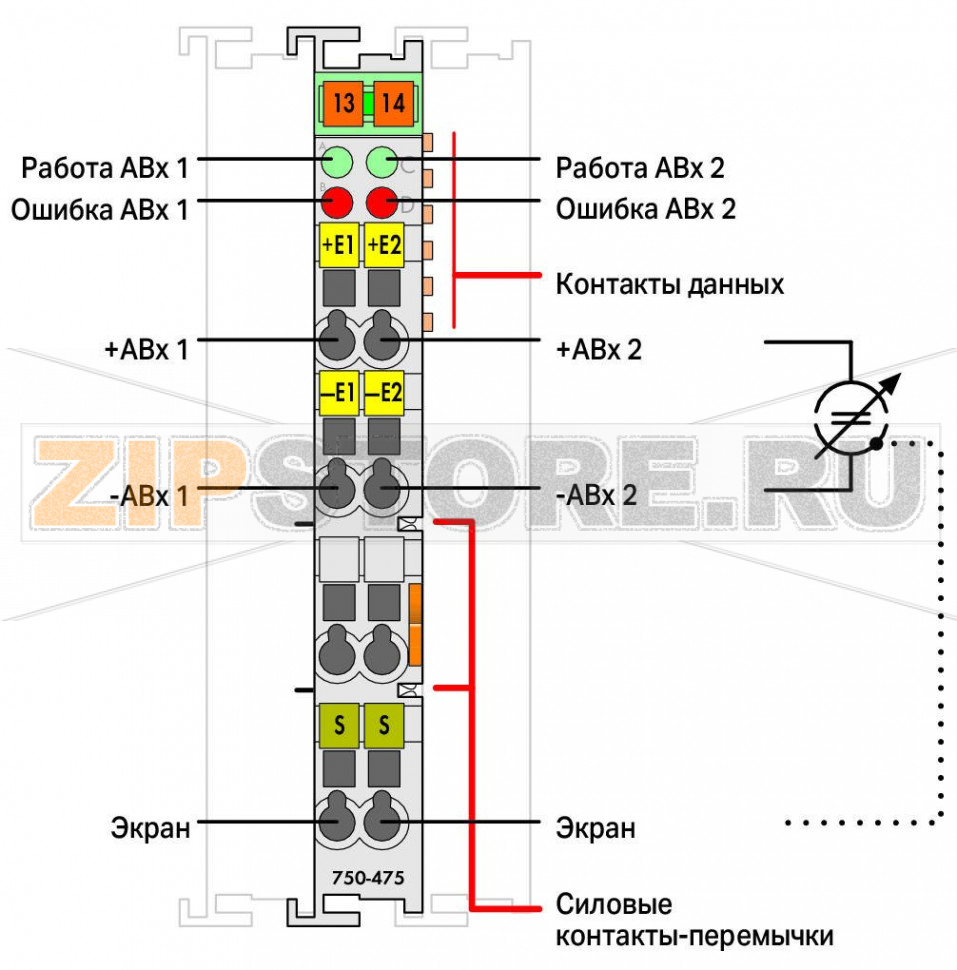

Дифференциальные входы электрически изолированы.
Полевой уровень и внутренняя система электрически изолированы друг от друга.
Питание модуля — от внутреннего системного источника (через контакты шины данных).

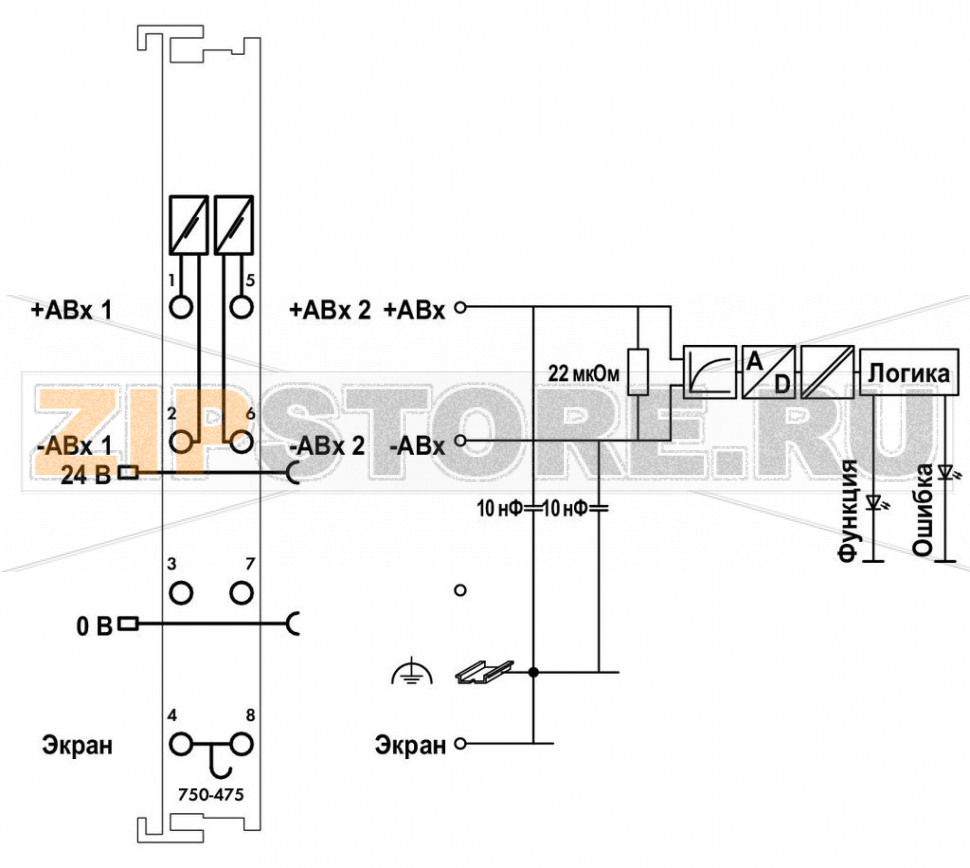

Входные каналы — дифференциальные.
Экран кабеля (щит) напрямую соединён с DIN-рейкой.
Технические данные для модели 750-475/020-000:
Ток сигнала: 0–6 А (СКЗ).
Данные процесса: 0,0 А = 0x0000; 6,0 А = 0x7FFF.
| Количество аналоговых входов | 2 |
| Общее число каналов (модуль) | 2 |
| Тип сигнала | Ток |
| Диапазон входного тока | AC/DC 0 … 1 А |
| Подключение датчиков | 2 × (2-проводное) |
| Входное напряжение (макс.) | 24 В AC/DC (от −20% до +20%) |
| Характер входа | Дифференциальный |
| Разрешение | 15 бит |
| Входное сопротивление, макс. | 0,02 Ом |
| Битовая ширина | 2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опционально) |
| Время преобразования (тип.) | 200 мс |
| Опорная температура | 25 °C |
| Макс. отклонение от верхнего предела диапазона | 0,1 % |
| Погрешность по всему температурному диапазону | ±0,6 % от полного диапазона измерения |
| Температурный коэффициент | ±110 ppm/K от полного диапазона измерения |
| Напряжение системного питания | 5 В DC; через контакты данных |
| Потребление по системному питанию (5 В) | 80 мА |
| Питание полевого уровня | 24 В DC (−25 … +30 %); через силовые контакты (ввод через ножевой контакт, передача через пружинный контакт) |
| Данные процесса | 0,0 А = 0x0000; 2,0 А DC = 0x4E20 |
| Изоляция | 500 В между системой/полем и канал/канал |
| Количество входящих силовых перемычек | 2 |
| Количество исходящих силовых перемычек | 2 |
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип подключения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение тонких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0,31 … 0,35 inch |
| Ширина | 12 мм / 0,472 inch |
| Высота | 100 мм / 3,937 inch |
| Длина | 69,8 мм / 2,748 inch |
| Длина от верхней кромки DIN-рейки 35 | 62,6 мм / 2,465 inch |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | светло-серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,55 MJ |
| Вес | 50 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 (по IEC 61131-2) |
| Рабочая высота | 0 … 2000 м |
| Положение при монтаже | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | по EN 61000-6-2, морское применение |
| ЭМС — излучение помех | по EN 61000-6-4, морское применение |
| Устойчивость к загрязняющим веществам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при 75 % RH | 10 ppm |
| Допустимая концентрация SO2 при 75 % RH | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454439620 |
| Код ТН ВЭД | 85389099990 |
WAGO 750-475 — модуль аналогового ввода для систем распределённой периферии, рассчитанный на измерение переменного и постоянного тока с истинным СКЗ. Два дифференциальных канала с гальванической изоляцией между каналами и от системного уровня обеспечивают устойчивость к наводкам, безопасную работу и корректные измерения в электромагнитно нагруженных шкафах управления. Экран кабеля заводится напрямую на DIN-рейку, что дополнительно снижает помехи. Конструкция и цветовое исполнение модуля соответствуют линейке WAGO, модуль устанавливается на стандартную 35‑мм DIN‑рейку и питается по шине данных от системного источника.
Модуль применим для мониторинга токов в цепях питания, управления приводами, контроля нагрузки нагревателей, диагностики потребления отдельных узлов, а также для энергетического аудита. Истинное СКЗ позволяет корректно измерять как синусоидальные, так и искажённые формы тока с постоянной составляющей. Диагностические биты и статусные индикации в составе процессных данных упрощают поиск неисправностей на уровне ПЛК.
Типичные причины выхода из строя включают превышение допустимого тока, неверное подключение (например, подача напряжения непосредственно на вход), длительную работу за пределами температурного диапазона шкафа, попадание влаги и агрессивных газов, а также механические воздействия при вибрациях и ударах. Возможны повреждения входного шунта от перегрева, деградация контактов из‑за коррозии, пробой изоляции при импульсных перенапряжениях.
Признаки неисправности: показания залипают на нижнем или верхнем пределе шкалы, заметный шум и скачки без изменения нагрузки, расхождение с контрольным измерителем, отсутствие обновления данных по одному или обоим каналам, срабатывание диагностических флагов/индикации, перегрев корпуса или запах перегрева. Также о проблеме может говорить отсутствие обнаружения модуля базовым контроллером после перезапуска узла.
Рекомендации по эксплуатации и уходу: устанавливать модуль в закрытом шкафу с соблюдением допустимых температур и вентиляции; разводить силовые и сигнальные кабели; подключать и регулярно проверять экран на DIN‑рейке; периодически осматривать клеммы CAGE CLAMP®, при необходимости обновлять зачистку проводника и удалять следы окислов; защищать входы от перегрузки с помощью соответствующих трансформаторов/датчиков и внешних предохранителей; избегать прокладки кабелей рядом с источниками сильных помех; контролировать отсутствие влаги и агрессивных газов в шкафу; выполнять периодические сверочные измерения эталонным прибором. При признаках повреждения входов модуль следует немедленно вывести из работы и заменить.
Для задач, требующих расширенного диапазона тока, доступна версия WAGO 750‑475/020‑000. Выбор конкретного исполнения следует производить с учётом требуемого диапазона измерений, условий эксплуатации и схемотехники подключения.
