2 аналоговых ввода; 4 – 20 мА; Несимметричный; светло-серые Wago 750-466

Name: 2 аналоговых ввода; 4 – 20 мА; Несимметричный; светло-серые Wago 750-466
Brand: Wago
SKU: 750-466

Каталожный номер 750-466

2 аналоговых ввода; 4 – 20 мА; Несимметричный; светло-серые Wago 750-466 - 2 аналоговых ввода; 4 – 20 мА; Несимметричный; светло-серые Wago 750-466

Розничная цена

393 $ с НДС

array(34) { ["id"]=> string(6) "171485" ["product_id"]=> string(6) "234099" ["id_1c"]=> NULL ["sku"]=> string(7) "750-466" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-466" ["image_id"]=> string(1) "0" ["price"]=> float(37337) ["primary_price"]=> string(10) "393.009262" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(1) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(37337) ["unconverted_price"]=> float(393) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(37337) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["dlina1"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(4) "1844" ["value":"shopDimensionValue":private]=> string(4) "69.8" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0698" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1150 (10) { ["id":"shopDimensionValue":private]=> string(4) "1833" ["value":"shopDimensionValue":private]=> string(2) "12" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(2) "12" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } ["weight"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 37 337 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 1 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

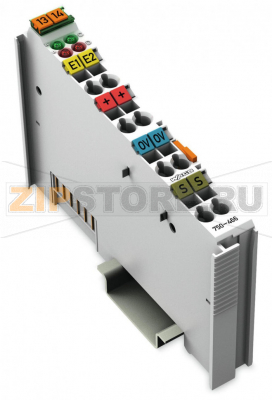

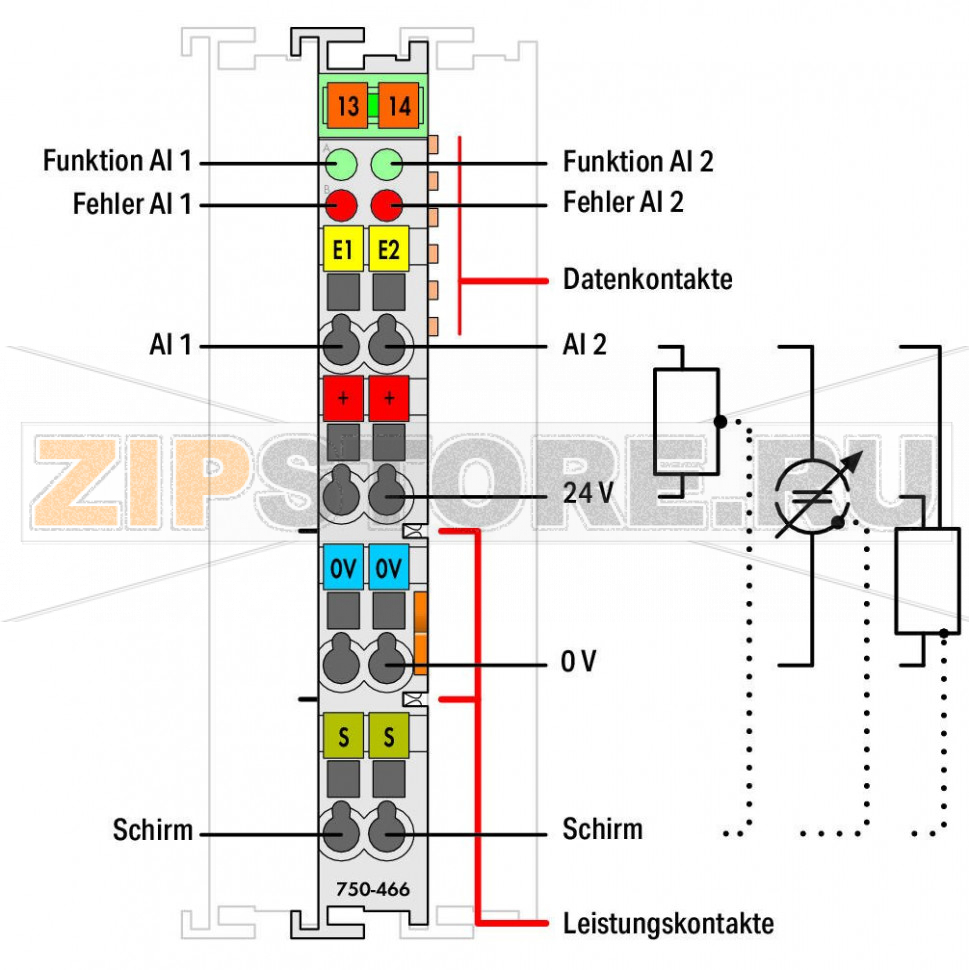

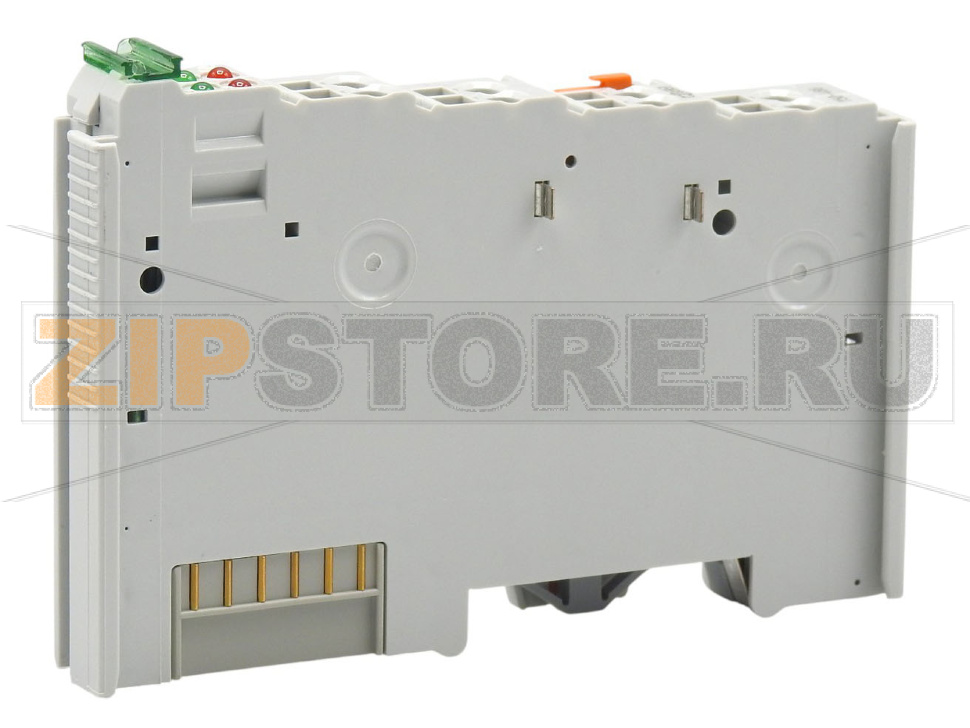

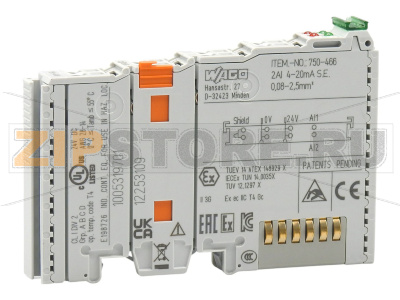

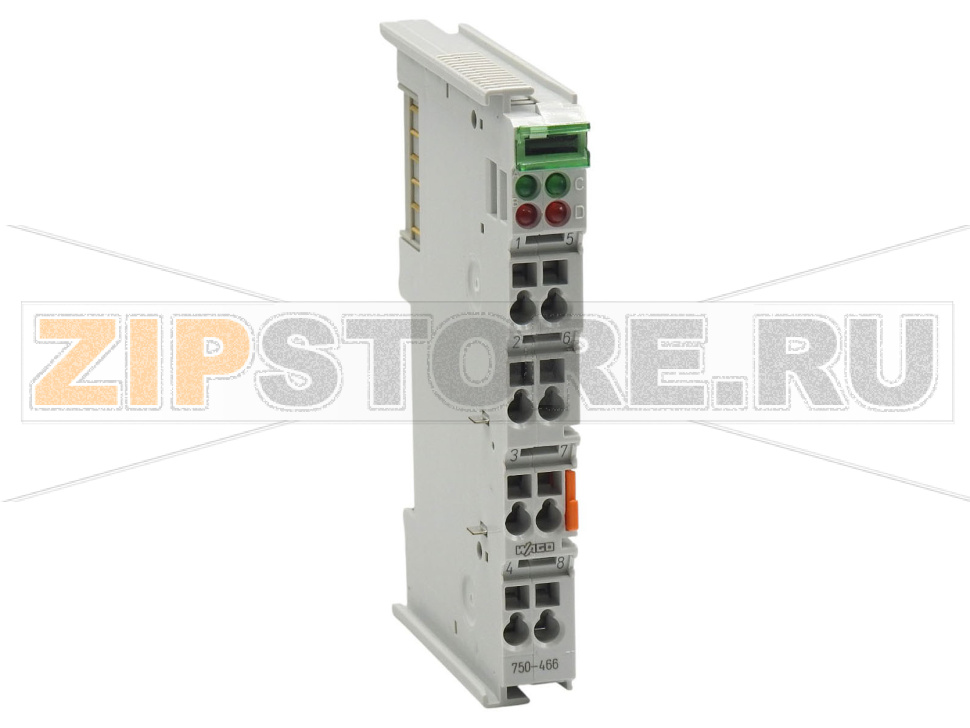

Модуль WAGO 750-466 — это двухканальный аналоговый вход для токовых сигналов 4–20 мА с несимметричным (single-ended) включением, предназначенный для систем распределённого ввода-вывода WAGO 750. Светло-серый корпус указывает на стандартное исполнение для промышленной автоматизации. Модуль применяется для подключения промышленных датчиков и преобразователей, обеспечивая надёжное считывание технологических параметров в контроллерах и узлах ввода-вывода.

Назначение и область применения

WAGO 750-466 используется для приёма токовых сигналов от датчиков давления, уровня, расхода, температуры (через токовые преобразователи), анализатора параметров среды и прочих приборов с выходом 4–20 мА. Модуль подходит для задач диспетчеризации, автоматизации инженерных систем и технологических линий, где требуется помехоустойчивый и стандартизованный интерфейс измерения.

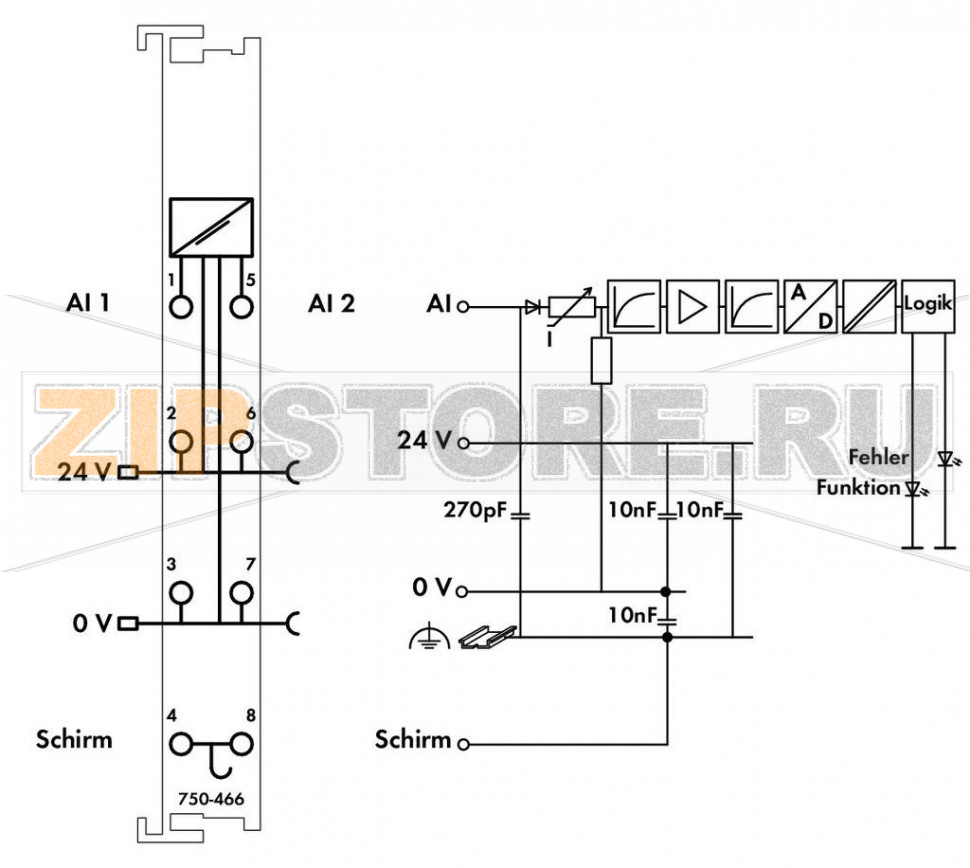

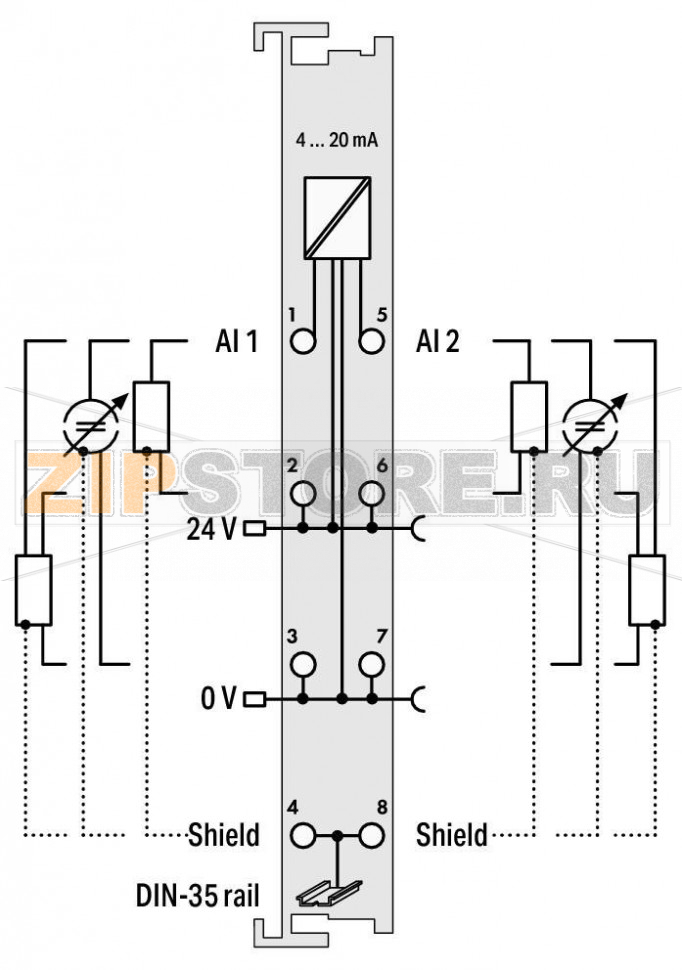

Несимметричная схема означает общую «землю» каналов; при проектировании важно учитывать общую точку и избегать разностей потенциалов между источниками сигналов и модулем.

Особенности эксплуатации

Используйте экранированные кабели для токовых петель, заземляйте экран с одной стороны, чтобы снизить влияние помех.
Соблюдайте полярность подключения 4–20 мА; ошибка полярности может привести к некорректному измерению или повреждению.
Учитывайте, что каналы имеют общий аналоговый «минус»; избегайте подключения датчиков из разных систем питания без гальванической развязки.
Проверяйте суммарное сопротивление петли 4–20 мА (источник питания, нагрузка, длинные линии), чтобы датчик не уходил в ограничение.
Отделяйте силовые и сигнальные линии, соблюдайте минимальные расстояния и прокладку в отдельных лотках.

Типичные причины неисправностей

Переполюсовка и короткое замыкание в цепи 4–20 мА.
Перенапряжения и импульсные помехи (грозовые, коммутационные) при отсутствии защиты.
Разность потенциалов между «землями» разных систем, приводящая к пробою входа.
Неправильная конфигурация в контроллере (масштабирование, опрос, фильтрация), что воспринимается как «неисправность».
Повреждение изоляции кабеля, попадание влаги, коррозия клемм.
Механические воздействия: вибрация, чрезмерное усилие на клеммах, воздействие температуры вне допустимой среды.

Как понять, что модуль вышел из строя

Постоянное показание нулевого тока (около 0 мА) при исправном датчике и источнике питания петли.
Залипание на верхнем пределе (около 20 мА или диапазона аварии), не зависящее от изменения процесса.
Сильный шум, «дрожание» показаний на обоих каналах при исправной проводке и экранировании.
Контроллер не видит модуль или фиксирует диагностическую ошибку по входам.
Аномальный нагрев корпуса, запах перегрева, потемнение пластика.
Разная реакция каналов при перестановке того же датчика: один канал стабильно некорректен.

Проверка и диагностика

Убедитесь в наличии питания узла и корректности конфигурации в ПЛК/узле связи.
Проверьте целостность петли 4–20 мА: измерьте ток мультиметром в разрыв цепи.
Подайте эталонный сигнал с калибратора 4–20 мА и сравните показания в системе.
Поменяйте местами каналы или датчик с заведомо исправного контура, чтобы локализовать неисправность.
Осмотрите клеммы на предмет окислов и ослабления зажимов; подтяните при необходимости.
Проверьте наличие перенапряжения/замыканий, целостность экрана и правильность заземления.

Применение на объекте

В проектах модернизации и новых установках модуль WAGO 750-466 обеспечивает быстрый ввод сигналов 4–20 мА с минимальными затратами на интеграцию. Благодаря стандартному интерфейсу токовой петли легко подключаются как полевые датчики с внешним питанием, так и двухпроводные преобразователи. Корректное экранирование, единая точка заземления и проверка токовой петли при приемке позволяют добиться стабильной и повторяемой работы измерительного тракта.

Характеристики

Заказ кратно	1
Минимальный заказ	1
Производитель	Wago
Вес	0 кг
Ширина	12 м
Длина	69.8 мм
