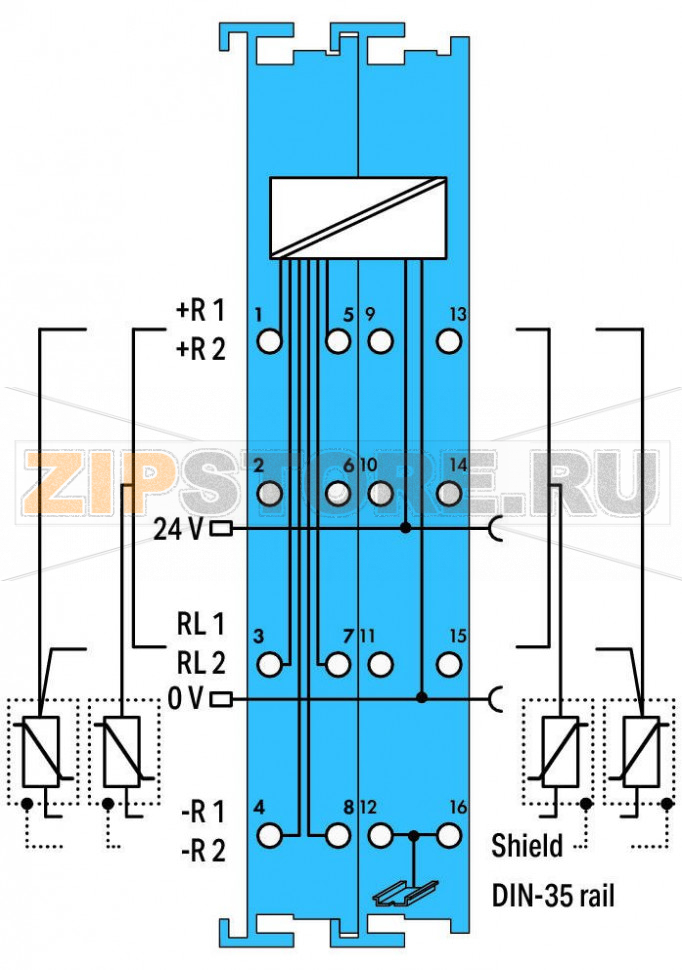

Аналоговый модуль ввода позволяет напрямую подключать термометры сопротивления Pt и Ni или потенциометры, находящиеся в опасной
области зоны 0+1, и обрабатывает их аналоговые сигналы.
Система WAGO I/O SYSTEM 750 должна быть установлена в зоне 2 или в безопасной среде. Питание 24 В ответвляется
от силовых контактов-перемычек. Питание передатчика имеет отдельную электронную защиту от короткого замыкания.
Щит (экран) напрямую подсоединен к DIN-рельсу.

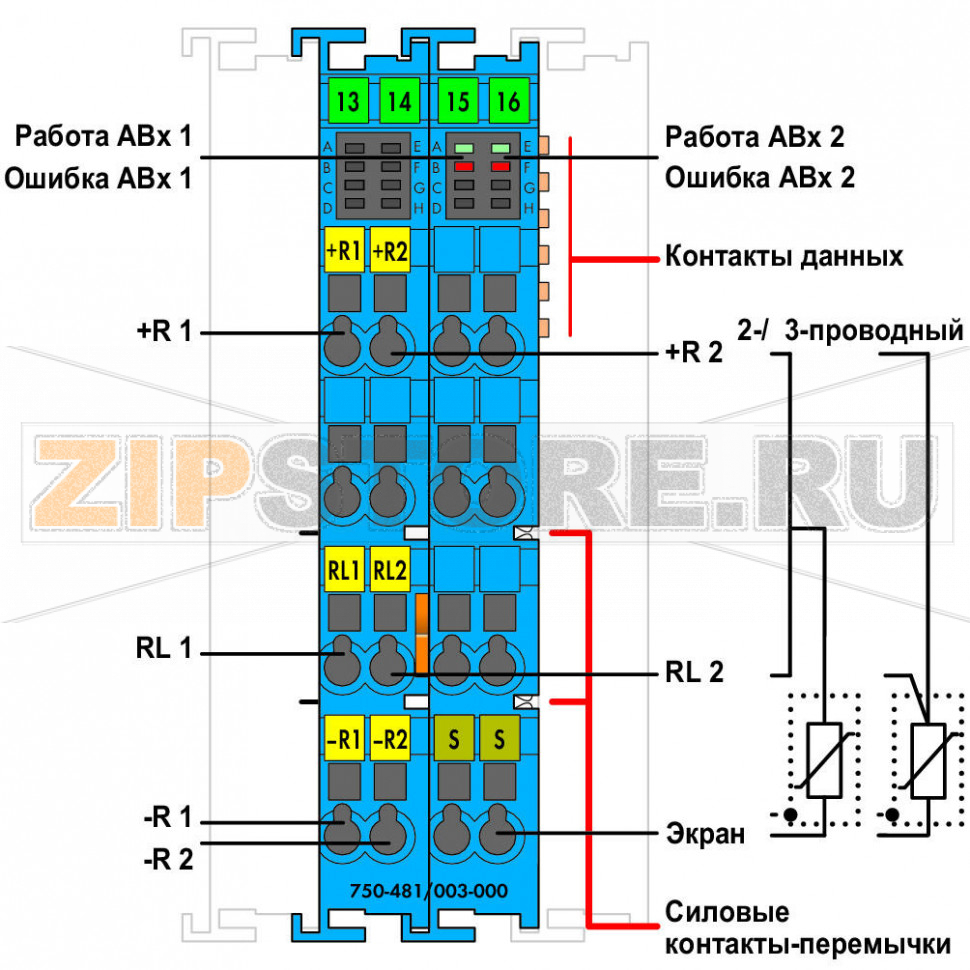

Индикаторы: Зеленый светодиодный индикатор (рабочее состояние - вкл./выкл.)
Красный светодиодный индикатор (короткое замыкание, обрыв провода; выход за верхнюю/нижнюю границу диапазона измерений)

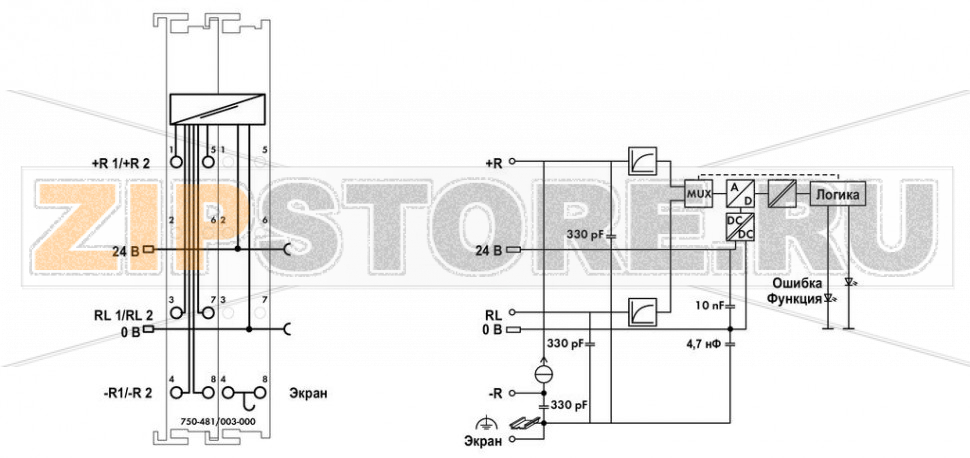

Каждый вход электрически изолирован от шины с помощью оптронов.
Примечание: на модуль аналогового ввода должно подаваться питание только от блока питания 24 В пост.тока во взрывозащищенном исполнении Ex i!
Общая информация (например, правила монтажа) по защите от взрывов доступна в руководствах к системе WAGO-I/O-SYSTEM 750!
Технические данные
| Number of analog inputs | 2 |
| Total number of channels (module) | 2 |
| тип сигнала | Resistance measurement Potentiometer positions |
| Configurable type of signal | yes |
| Sensor connection | 2 x (2-conductor, 3-conductor) |
| Потребляемая мощность Pмакс. | 0,45 Вт |
| Битовая ширина | 2 х 16 бит - данные, 2 х 8 бит - управление/состояние (опционально) |
| Разрешение (по всему диапазону) | 0,1 °C, 0,1 Ом, 0,0049% |
| Время преобразования (тип.) | 325 ms |
| Время преобразования | 150 - 500 мс (на канал) |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,2 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,01 %/K |
| Измерительный ток (тип.) | < 0,5 мА |
| Искробезопасность Ex i | yes |
| Типы термометров | Pt100; Configurable: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000; Potentiometer setting 0 … 100 %: 1k2, 5k0 |
| Диапазон температур | ?200 … +850 °C (Pt), ?60 … +250 °C (Ni), ?80 … +320 °C (Ni120) |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 25 mA |
| Field supply voltage | DC 24 V; (Versorgung uber Einspeisung Ex i UO = max. 27,3 V); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt) |
| Current consumption, field supply (module with no external load) | 12 mA |
| Потери мощности PV | 0,45 Вт |
| Изоляция | 300 В система/питание |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |
| Руководство ATEX | EN IEC 60079-0, -7, -11 |
| Электрическая цепь, данные по безопасности | Uo = 7,2 C ; Io = 5,8 мА; Po = 10,5 мВт; характеристика: линейная |
| Искробезопасность Ex ia IIC | Lo = 0,9 Гн; Co = 13,5 мкФ |
| Искробезопасность Ex ia IIB | Lo = 1 Гн; Co = 240 мкФ |
| Реактор Ex ia IIA | Lo = 1 H; Co = 1000 ?F |
| Искробезопасность Ex ia I | Lo = 1 Гн; Co = 1000 мкФ |
| Искробезопасный | без учета синхронности; для получения данных с учетом синхронности см. руководство |
| Маркировка | ATEX, IECEx, INMETRO, Underwriters Laboratories Inc. |
Данные соединения
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 24 mm / 0.945 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 67,8 mm / 2.669 inch |
| Length from upper-edge of DIN-35 rail | 60,6 mm / 2.386 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | синие |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Пожарная нагрузка | 1,954 MJ |
| Вес | 96 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-3, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4045454725549 |
| Customs tariff number | 85389099990 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
