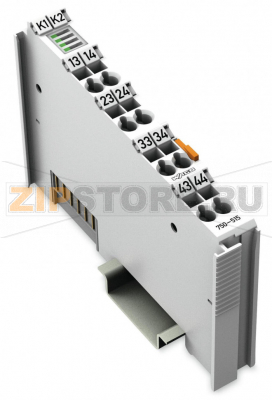

4-канальный релейный выход; 250 В перем.тока; 2,0 А; Беспотенциальные; 4 замыкающих контакта; - Wago 750-515

Каталожный номер 750-515
Розничная цена
109 $ с НДС ≈ 10 391 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

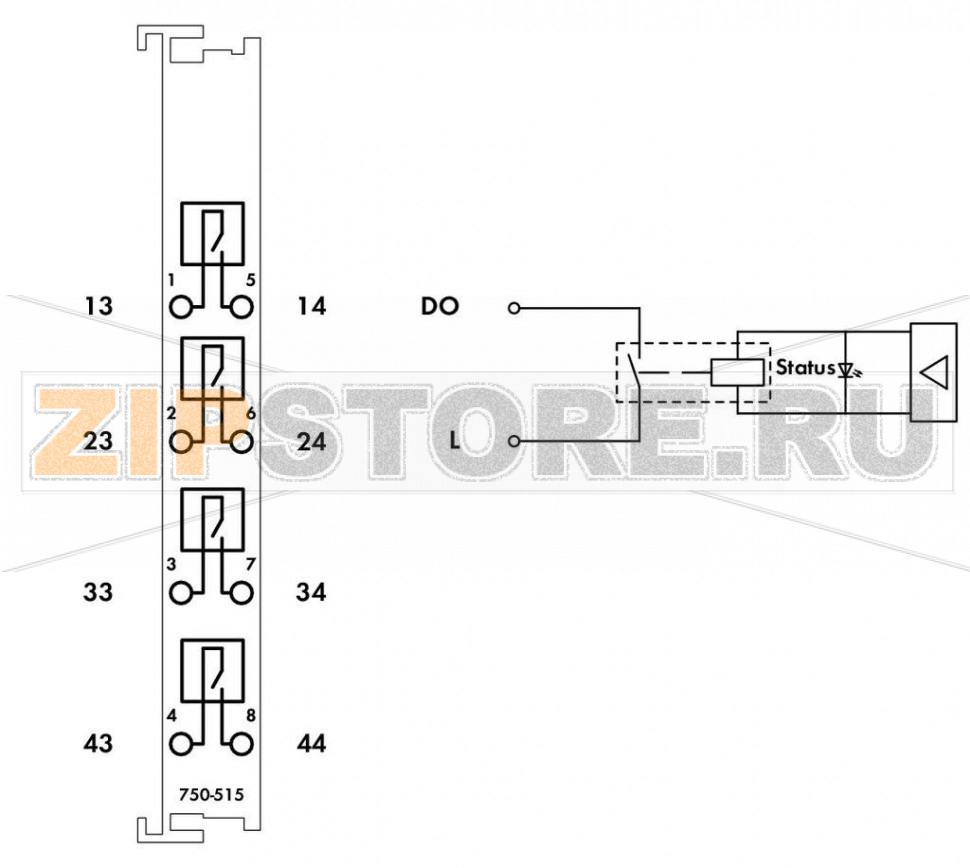

Этот модуль дискретных выходов передает управляющие сигналы от устройства автоматизации к подключенным исполнительным механизмам.

Внутреннее системное напряжение управляет срабатыванием реле.

Нормально-разомкнутые контакты электрически изолированы (беспотенциальные).

Состояние реле отображается светодиодами.

Технические данные

Количество дискретных выходов4
Общее число каналов (модуль)4
Подключение исполнительных устройств4 × (1-проводное)

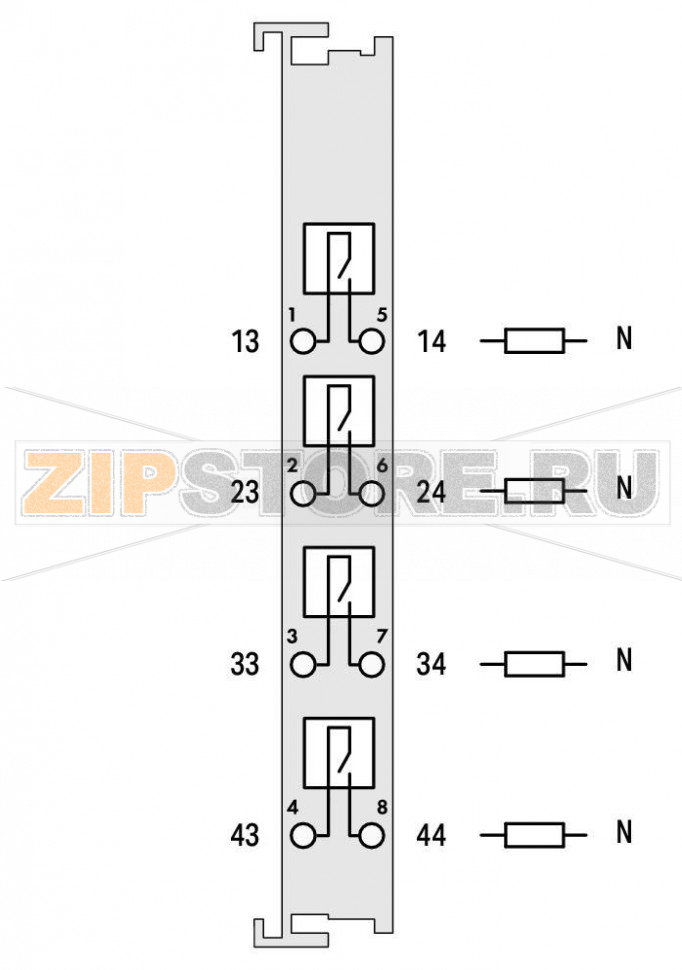

Схема коммутации выходов4 замыкающих контакта
реле
Характеристика выходабеспотенциальные
Макс. частота переключения0,33 Гц; 3 A / AC 250 V, DC 30 V
Макс. частота переключения (2)0,1 Гц; 5 A / AC 250 V, DC 30 V
Тип нагрузки (для указанных частот)3 A / AC 250 V, DC 30 V
Макс. коммутируемое напряжение250 VAC; 30 VDC; 110 VDC при 0,4 A
Макс. коммутируемый ток2 A
Примечание по току переключения5 A при одноканальном использовании
Переключающая мощность1250 VA / 150 W; cos φ max = 0,4; L/R max = 7 ms
Время срабатывания (макс.)10 ms
Время возврата (макс.)5 ms
Время дребезга (тип.)1 ms
Ширина (внутр.) выходных данных (макс.)4 Bit
Напряжение системного питанияDC 5 V; через контактную шину
Потребление от системного питания (5 V)95 mA
Изоляция1500 V (система/поле)

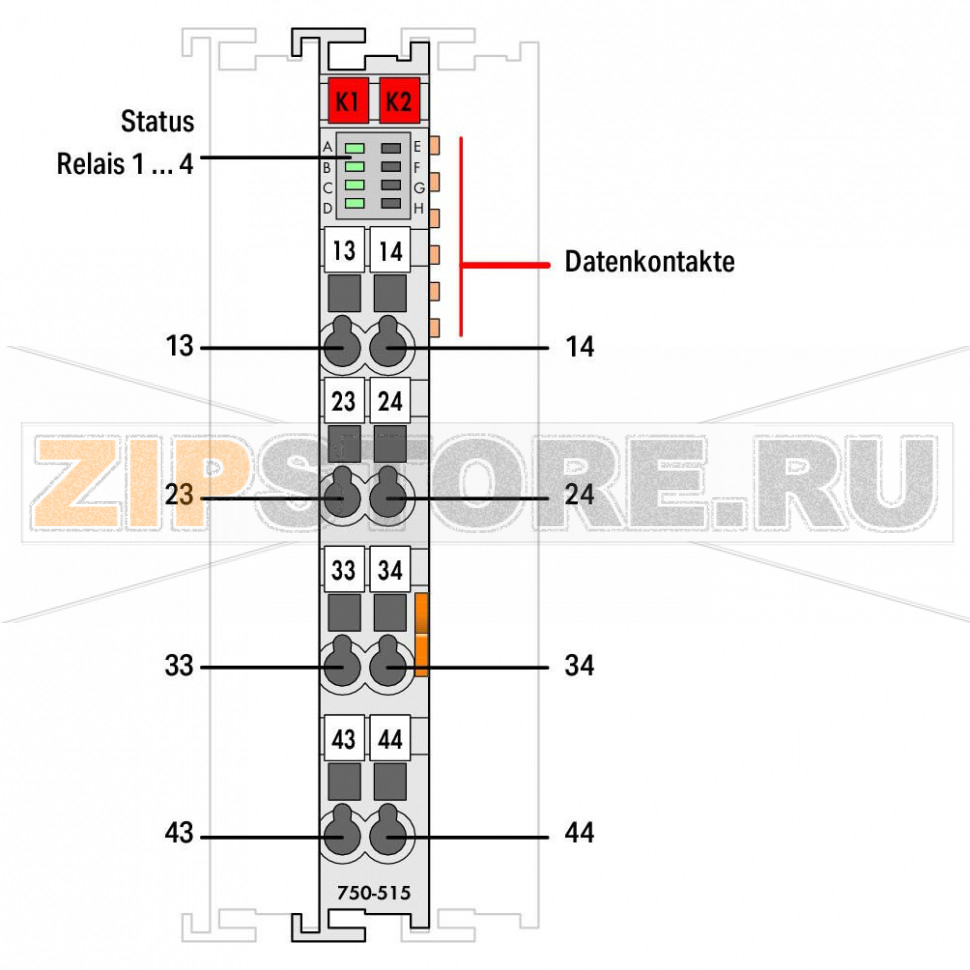

ИндикаторыЗеленые светодиоды (A–D): состояния реле 1 … 4

Данные соединения

Технология подключения: входы/выходы8 × CAGE CLAMP®
Тип подключения (1)Входы/выходы
Сечения одножильных проводников0,08 … 2,5 mm² / 28 … 14 AWG
Сечения гибких многожильных проводников0,08 … 2,5 mm² / 28 … 14 AWG
Длина снятия изоляции8 … 9 mm / 0.31 … 0.35 inch

Геометрические данные

Ширина12 mm / 0.472 inch
Высота100 mm / 3.937 inch
Длина67,8 mm / 2.669 inch
Расстояние от верхней кромки DIN-рейки 35 мм60,6 mm / 2.386 inch

Механические данные

Тип монтажаDIN-рейка 35 мм

Материалы

Материал контактовAgNi + Au
Материал корпусаПоликарбонат, полиамид 6.6
Вес56 g
Маркировка соответствияCE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)0 … 55 °C
Температура окружающего воздуха (хранение)-40 … 85 °C
Степень защитыIP20
Степень загрязнения (5)2 по IEC 61131-2
Рабочая высота0 … 2000 m
Положение при монтажегоризонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)95 %
Виброустойчивостьсогласно IEC 60068-2-6
Ударопрочность15 g согласно IEC 60068-2-27
ЭМС — помехоустойчивостьсогласно EN 61000-6-2, для морских применений
ЭМС — излучение помехсогласно EN 61000-6-3, для морских применений
Устойчивость к загрязняющим веществампо IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH10 ppm
Допустимая концентрация SO2 при 75 % RH25 ppm

Коммерческие данные

Тип упаковкиBOX
Страна происхожденияГермания
GTIN4055143512831
Код ТН ВЭД85371098990

WAGO 750-515 — модуль релейных выходов для систем распределенной периферии, применяемый в машиностроении, автоматизации зданий и технологических установок. Он обеспечивает надежное коммутационное звено между контроллером и исполнительными устройствами: освещением, клапанами, насосами, катушками контакторов и другими нагрузками. Беспотенциальные контакты повышают гибкость применения и изоляцию управляющей электроники от силовой части, а светодиодная индикация упрощает диагностику на объекте.

Модуль интегрируется в шину ввода-вывода WAGO и монтируется на DIN-рейку. Пружинные клеммы CAGE CLAMP сокращают время подключения и уменьшают риск ослабления контактов при вибрациях. Компактный корпус позволяет экономить место в шкафу, а гальваническая развязка каналов снижает влияние помех и повышает электробезопасность.

Типичные причины отказов WAGO 750-515 связаны с условиями эксплуатации и характером нагрузки. Частые переключения индуктивных нагрузок без мер защиты вызывают эрозию и подгорание контактных поверхностей, что приводит к росту переходного сопротивления и нестабильной работе. Токи броска при пуске двигателей и ламп накаливания могут вызывать залипание (сваривание) контактов. Попадание влаги, агрессивных газов и пыли ускоряет коррозию. Превышение предельно допустимых параметров нагрузки, недостаточная вентиляция в шкафу или плотная компоновка вызывают перегрев. Ошибки монтажа (неверная коммутация, ослабленные проводники) и импульсные перенапряжения в сети также повышают риск отказа.

Признаки неисправности: отсутствие характерного щелчка реле при подаче команды; индикатор канала не переключается или светится постоянно; нагрузка не включается/не отключается несмотря на команду; периодические самопроизвольные отключения; заметный нагрев корпуса модуля, запах перегрева; измерение показывает, что контакт не размыкается или не замыкается при управлении. В случае залипания контакта нагрузка остается включенной даже при отсутствии команды от контроллера.

Рекомендации по уходу и эксплуатации: используйте защитные цепочки для индуктивных нагрузок (RC-цепь, варистор или диод в зависимости от типа цепи); для нагрузок с высокими пусковыми токами применяйте промежуточные контакторы; соблюдайте требования по окружающей среде и обеспечьте вентиляцию шкафа. Регулярно проверяйте состояние и затяжку клемм, чистоту внутри шкафа, отсутствие конденсата. Не превышайте рекомендуемую частоту коммутаций для данной нагрузки, избегайте длительной работы на предельных режимах. Предусматривайте ограничители перенапряжений на питающих линиях и заземлении. Периодически выполняйте функциональные проверки каждого канала WAGO 750-515 и ведите учет наработки по числу коммутаций для своевременной профилактической замены.

Соблюдение перечисленных мер повышает ресурс контактов, снижает вероятность неплановых простоев и облегчает сервисное обслуживание оборудования с WAGO 750-515.

Характеристики

Производитель Wago
Тип запчасти Реле
Заказ кратно 1
Минимальный заказ 1
Вес 0 кг
