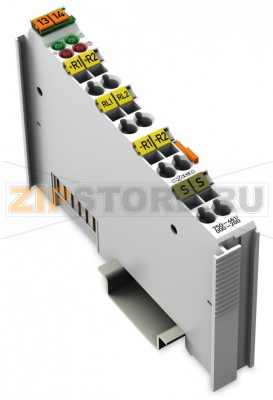

2 аналоговых ввода; Pt100 / RTD; S5; светло-серые Wago 750-461/000-200

Name: 2 аналоговых ввода; Pt100 / RTD; S5; светло-серые Wago 750-461/000-200
Brand: Wago
SKU: 750-461/000-200

Каталожный номер 750-461/000-200

2 аналоговых ввода; Pt100 / RTD; S5; светло-серые Wago 750-461/000-200 - 2 аналоговых ввода; Pt100 / RTD; S5; светло-серые Wago 750-461/000-200

Розничная цена

519 $ с НДС

array(34) { ["id"]=> string(6) "171499" ["product_id"]=> string(6) "234113" ["id_1c"]=> NULL ["sku"]=> string(15) "750-461/000-200" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-461/000-200" ["image_id"]=> NULL ["price"]=> float(49316) ["primary_price"]=> string(10) "519.100216" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(49316) ["unconverted_price"]=> float(519.1) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(49316) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 49 316 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

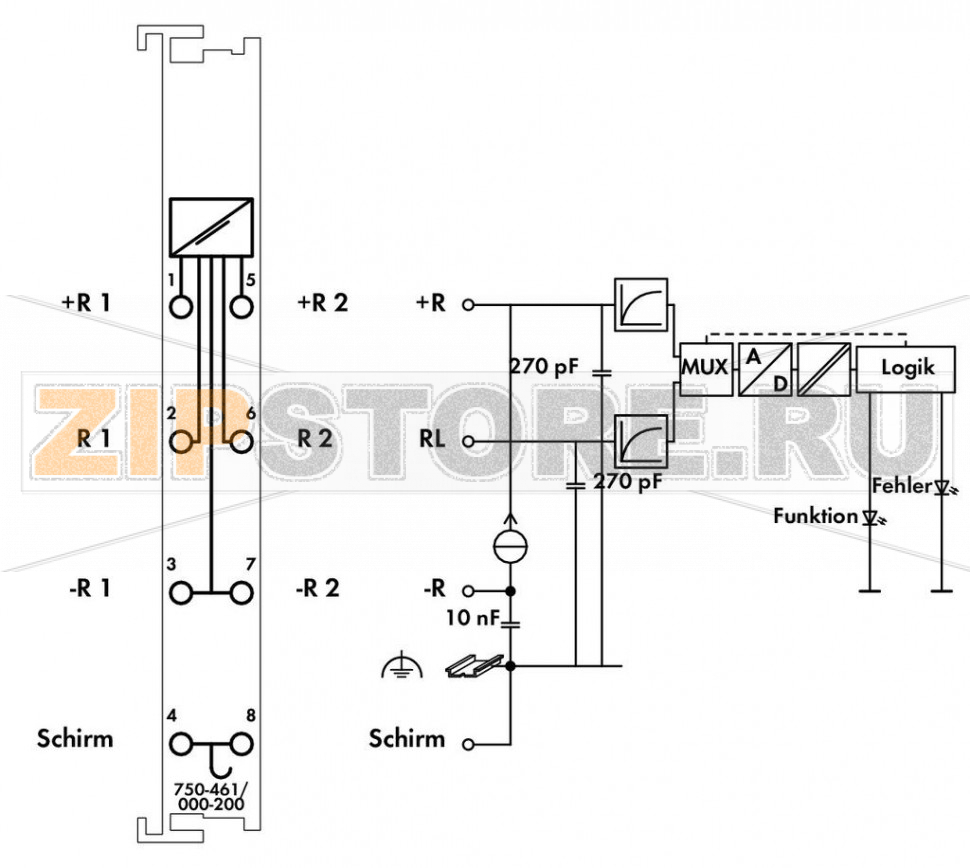

Модуль ввода обеспечивает прямое подключение к термосопротивлениям Pt (RTD).

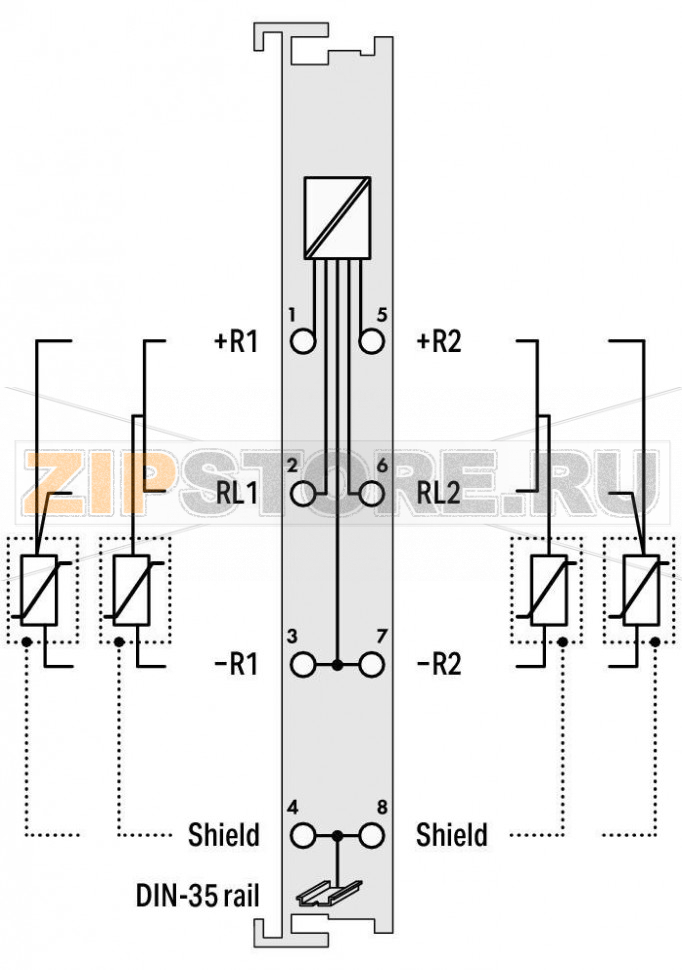

Поддерживается подключение 2- или 3-проводных термометров.

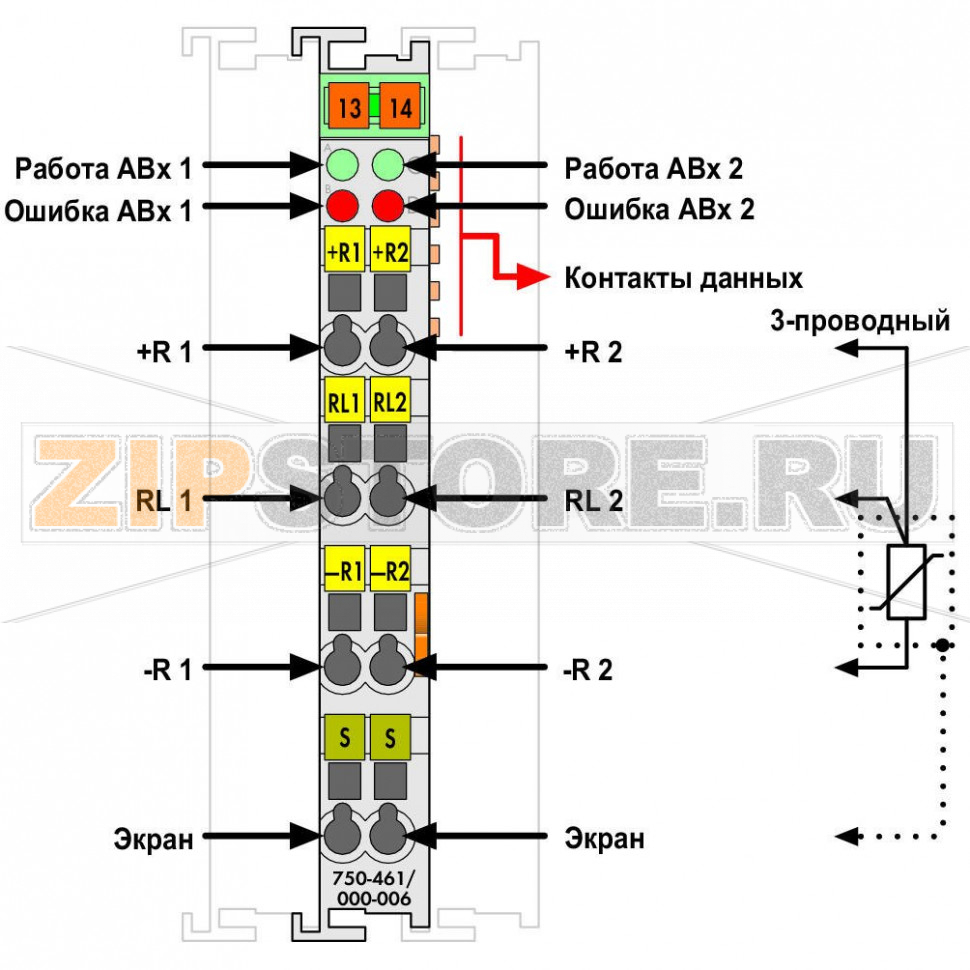

Модуль автоматически линеаризует весь температурный диапазон. При ошибке датчика загорается красный светодиодный индикатор.

Зелёный светодиодный индикатор сигнализирует о готовности к работе и корректной связи с шинным коплером.

Экран (shield) соединён с DIN-рейкой напрямую.

Технические данные

Количество аналоговых входов	2
Общее число каналов (модуль)	2
Тип сигнала	Измерение сопротивления
Подключение датчиков	2 × (2-проводное, 3-проводное)
Битовая ширина	2 × 16 бит — данные; 2 × 8 бит — управление/состояние (опция)
Разрешение (по всему диапазону)	0,1 °C
Время преобразования (тип.)	320 ms
Погрешность измерения, опорная температура	25 °C
Макс. отклонение погрешности от конечного значения диапазона	0,2 %
Температурная погрешность макс. от конечного значения диапазона	0,01 %/K
Измерительный ток (тип.)	0,5 мА
Время отклика (макс.)	4 s
Типы термометров	Pt100
Диапазон температур	−200 … +850 °C
Напряжение системного питания	DC 5 V; через контактные шины
Потребление от системы (5 V)	80 mA
Изоляция	500 V система/питание

Данные соединения

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип соединений (1)	Входы/Выходы
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 inch

Геометрические данные

Ширина	12 mm / 0,472 inch
Высота	100 mm / 3,937 inch
Длина	69,8 mm / 2,748 inch
Высота от верхней кромки DIN-35-рейки	62,6 mm / 2,465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,223 MJ
Вес	52 g
Маркировка соответствия	CE

Эксплуатационные условия

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура хранения	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	горизонтально (стоя/лёжа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	согласно EN 61000-6-2, для судовых применений
ЭМС — излучение помех	согласно EN 61000-6-4, для судовых применений
Устойчивость к коррозионным газам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO2 при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454487188
ТН ВЭД	85389099990

WAGO 750-461/000-200 — двухканальный модуль ввода для термосопротивлений Pt100 (RTD), предназначенный для измерения температуры в системах на базе WAGO I/O-SYSTEM 750. Устройство поддерживает 2- и 3-проводные схемы подключения, выполняет линеаризацию сигнала и передает подготовленные данные в контроллер через шинный коплер. Светодиодная индикация облегчает диагностику: зелёный индикатор отражает готовность и обмен с шиной, красный сообщает о неисправности канала или датчика. Экран проводов подключается к DIN-рейке, что улучшает помехоустойчивость в промышленной среде.

Модуль WAGO 750-461/000-200 применяют в HVAC, энергетике, машиностроении, пищевой промышленности и на объектах с повышенными требованиями к ЭМС, включая судовые установки. Компактный корпус светло-серого цвета экономит место на DIN-рейке и упрощает компоновку шкафов. Клеммы CAGE CLAMP обеспечивают быстрый и надежный монтаж как одножильных, так и гибких проводников без обжимных наконечников.

Типовые причины отказов модуля и подключенных датчиков:

Нарушение целостности проводки или экранирования (обрыв, межжиловое замыкание, плохой контакт в клемме).
Ошибки монтажа: перепутанные жилы 3-проводной схемы, чрезмерная длина неэкранированного участка, отсутствие заземления экрана.
Сверхдиапазонные воздействия: превышение температурного диапазона датчика Pt100, воздействие агрессивных сред и коррозионных газов.
Помехи и наводки из-за прокладки сигнальных кабелей рядом с силовыми линиями, частотными преобразователями.
Питание за пределами допустимого или нестабильное питание шинной системы.
Механические воздействия: вибрации сверх норм, удары, ослабление клемм при транспортировке.

Как понять, что WAGO 750-461/000-200 или подключенный Pt100 вышли из строя:

Горит красный светодиод канала; в контроллере фиксируются диагностические флаги ошибки датчика/линии.
Показания «зависли», скачут или выходят за физически возможные пределы.
Значения резко отличаются между каналами или от эталонного измерителя при одинаковых условиях.
Отсутствует зелёная индикация готовности (возможны проблемы связи с коплером/питанием).
Прозвонка кабеля выявляет обрыв/короткое замыкание; измерение сопротивления RTD в холодном состоянии не совпадает с ожидаемым.

Рекомендации по эксплуатации и уходу:

Соблюдайте требования по монтажу: используйте экранированный кабель для RTD, экран заземляйте на DIN-рейку с одной стороны, разделяйте сигнальные и силовые кабели.
Периодически подтягивайте клеммы и проверяйте контакт, особенно после транспортировки или вибрационных воздействий.
Проводите регулярную верификацию измерений с эталонным термометром; при необходимости выполняйте корректировку в контроллере.
Соблюдайте температурные и климатические условия шкафа, обеспечьте вентиляцию и отсутствие конденсата.
Защищайте модуль и проводку от коррозионных газов и агрессивных сред; при работе в тяжёлых условиях применяйте соответствующие шкафы и фильтрацию воздуха.
Не прокладывайте сигнальные линии рядом с источниками ЭМИ; при необходимости используйте ферритовые фильтры и гальваническую развязку на сторонних сигнальных цепях.
При сервисе отключайте питание, проверяйте целостность кабелей и правильность схемы 2/3-проводного подключения перед заменой модуля.

Соблюдение этих рекомендаций позволит повысить надёжность измерений и продлить срок службы WAGO 750-461/000-200 в составе распределённой системы ввода-вывода.
