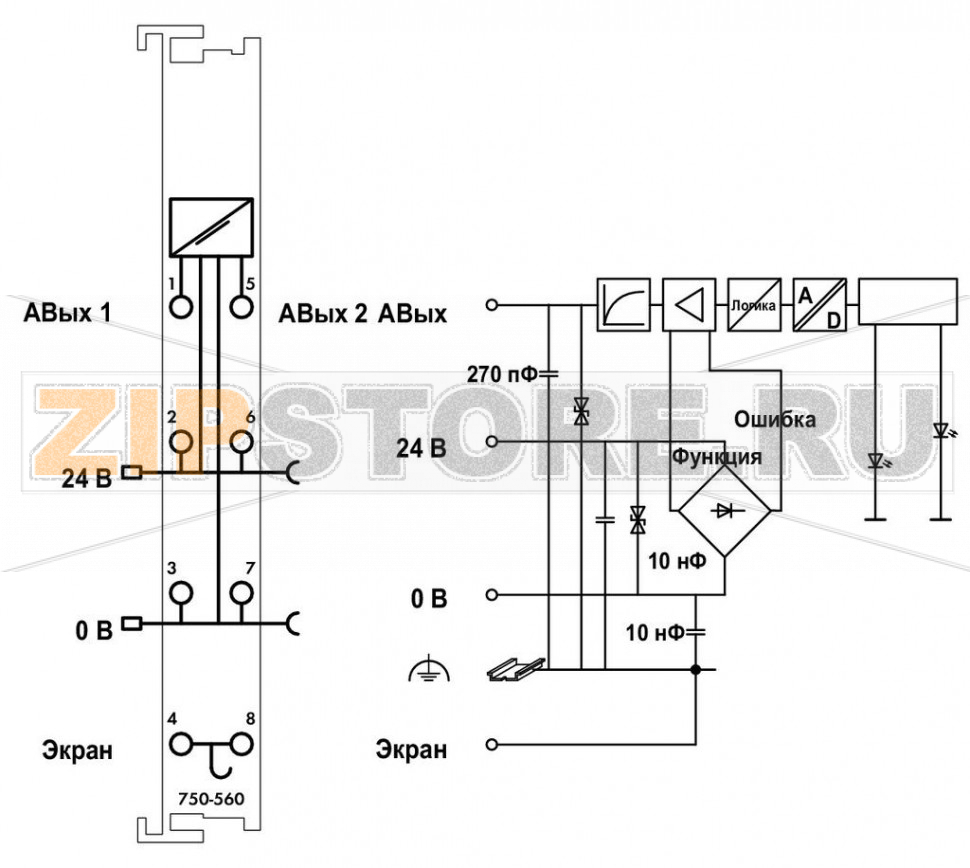

Аналоговый модуль вывода создает сигнал со стандартизированными значениями 0 ? 10 В.
Выходной сигнал электрически изолирован и передается с разрешением 8 бит.
Выходы оснащены защитой от короткого замыкания.

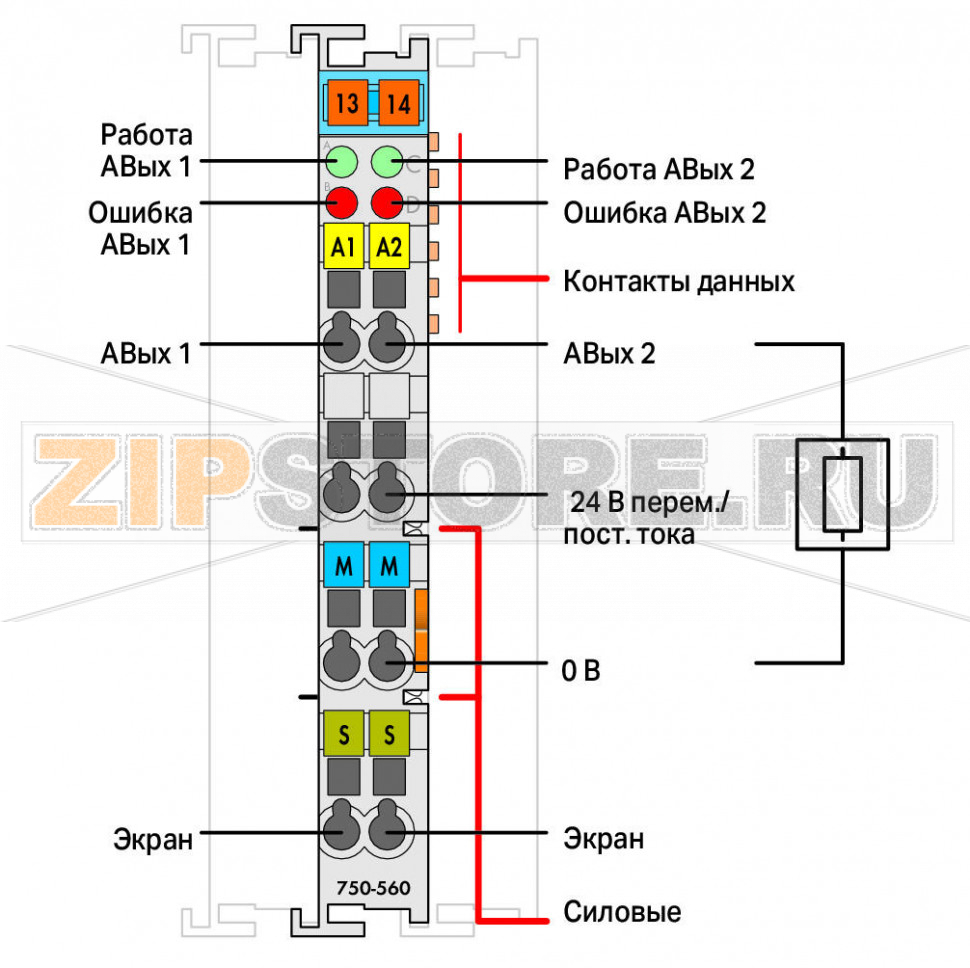

Каждый канал оснащен светодиодным индикатором для индикации коротких замыканий или перегрузок ? 15 мА.
Щит (экран) напрямую подсоединен к DIN-рельсу.
Модуль получает питание как от внутренней системы, так и от полевого уровня.
Выходные каналы имеют один общий потенциал земли.

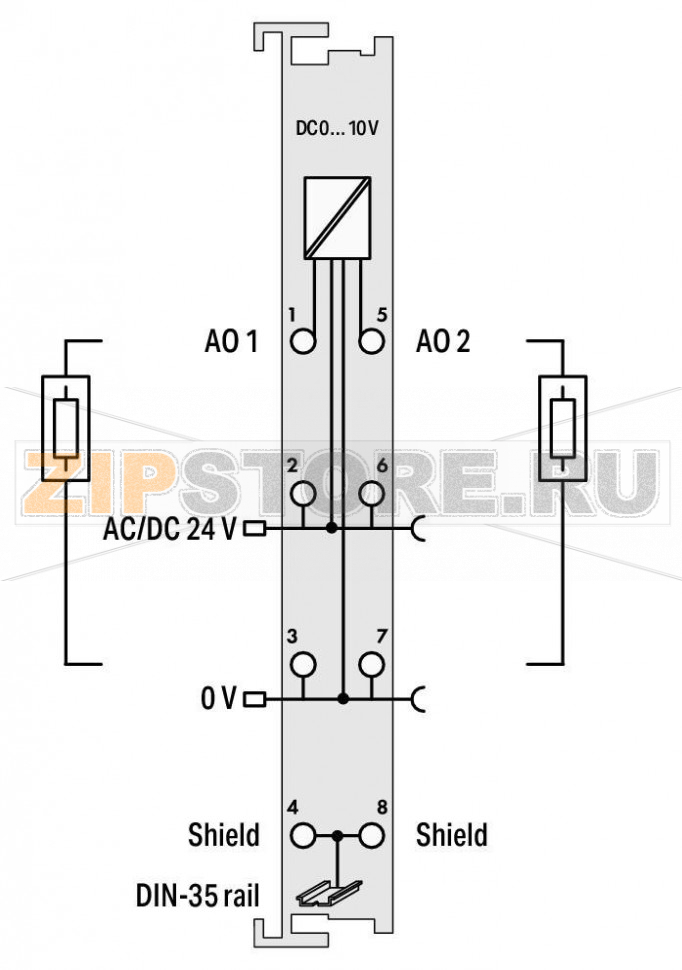

Аналоговые выходы и источник питания 24 В имеют один общий потенциал земли, поэтому исполнительные механизмы, такие как сервоприводы, можно подключать с помощью 3-проводного кабеля.
Технические данные
| Number of analog outputs | 2 |
| Total number of channels (module) | 2 |
| тип сигнала | Voltage |
| Type of signal voltage | DC 0 … 10 V |
| Actuator connection | 2 x (2-conductor) |
| Разрешение [бит] | 10 Bit |
| Битовая ширина | 2 x 16 бит - данные, 2 x 8 бит - управление/состояние (опция) |
| Load impedance (output/voltage) | ? 1 k? |
| Время преобразования (тип.) | 10 ms |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,2 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,02 %/K |
| Output error, deviation max. from the upper-range value | 0,2 % |
| Temperature error max. from the upper-range value | 0,02 %/K |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 16 mA |
| Field supply voltage | AC/DC 24 V (-25 … +30 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt) |
| Изоляция | 500 В система/питание |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
Данные соединения
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69,8 mm / 2.748 inch |
| Length from upper-edge of DIN-35 rail | 62,6 mm / 2.465 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Пожарная нагрузка | 1,288 MJ |
| Вес | 52,1 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | acc. to IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2 |
| ЭМС - излучение помех | acc. to EN 61000-6-4 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4045454501327 |
| Customs tariff number | 85389099990 |
| Тип запчасти | Кабель |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Производитель | Wago |
| Вес | 0 кг |
