2-канальный дискретный вход; NAMUR; светло-серые Wago 750-425

Name: 2-канальный дискретный вход; NAMUR; светло-серые Wago 750-425
Brand: Wago
SKU: 750-425

Каталожный номер 750-425

2-канальный дискретный вход; NAMUR; светло-серые Wago 750-425 Модуль дискретного ввода принимает сигналы управления от бесконтактных выключателей NAMUR (согласно DIN 60947-5-6) на стороне полевых устройств.Подача питающего напряжения к каждому из каналов датчиков осуществляется от защищенного от короткого замыкания источника напряжения 8,2 В. Короткое замыкание или обрыв линии отображается в образе процесса (1 бит) и с помощью красного светодиода.Зеленый светодиодный индикатор указывает статус входа:Сигнальный ток (0) - светодиодный индикатор выклСигнальный ток (1) - светодиодный индикатор вкл...

2-канальный дискретный вход; NAMUR; светло-серые Wago 750-425 - 2-канальный дискретный вход; NAMUR; светло-серые Wago 750-425

Розничная цена

74 $ с НДС

array(34) { ["id"]=> string(6) "171567" ["product_id"]=> string(6) "234181" ["id_1c"]=> NULL ["sku"]=> string(7) "750-425" ["sort"]=> string(1) "0" ["name"]=> string(7) "750-425" ["image_id"]=> NULL ["price"]=> float(7008) ["primary_price"]=> string(9) "73.766208" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(7008) ["unconverted_price"]=> float(73.76) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(7008) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 7 008 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

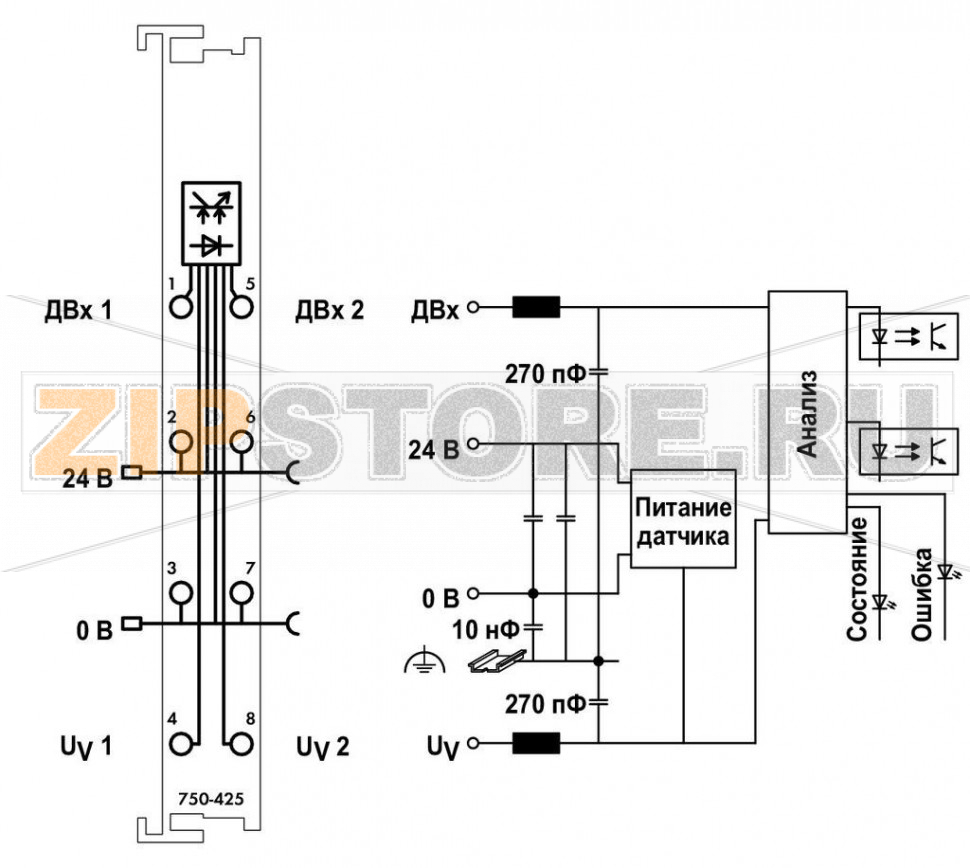

Модуль дискретного ввода принимает сигналы управления от бесконтактных выключателей NAMUR (согласно DIN 60947-5-6) на стороне полевых устройств.

Подача питающего напряжения к каждому из каналов датчиков осуществляется от защищенного от короткого замыкания источника напряжения 8,2 В. Короткое замыкание или обрыв линии отображается в образе процесса (1 бит) и с помощью красного светодиода.

Зеленый светодиодный индикатор указывает статус входа:

Сигнальный ток (0) - светодиодный индикатор выкл
Сигнальный ток (1) - светодиодный индикатор вкл

Полевой и системный уровень электрически изолированы друг от друга.

Технические данные

Number of digital inputs	2
Total number of channels (module)	2
тип сигнала	NAMUR
Sensor supply voltage	DC 8,2 V; short-circuit-protected, isolated channels

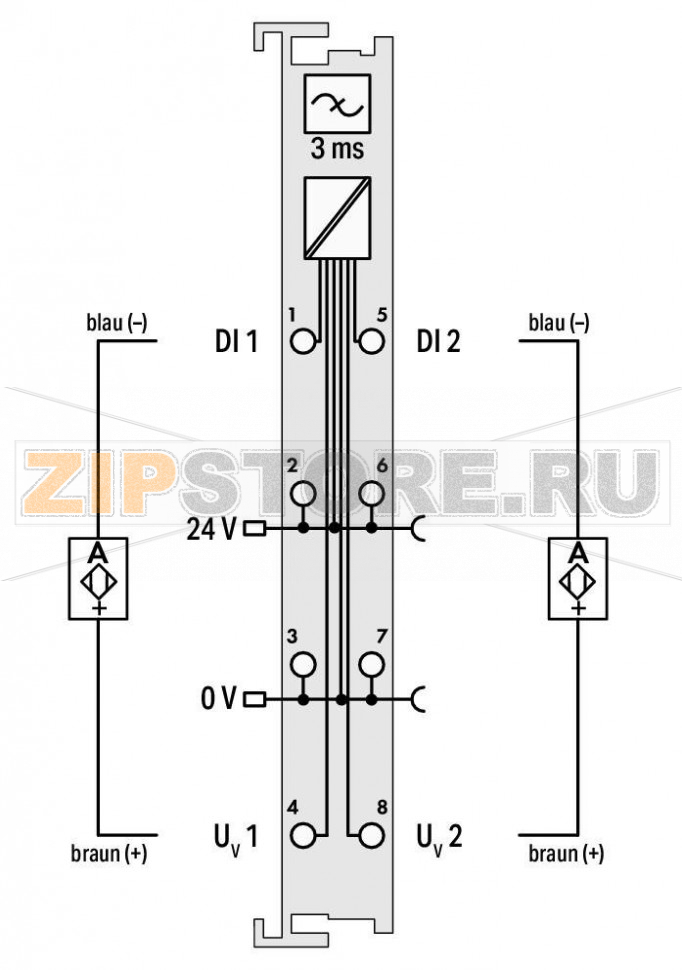

Sensor connection	2 x (2-conductor)
Input characteristic	high-side switching
Input filter (digital)	3 ms
Protection against incorrect wiring	Short-circuit monitoring: > 6.5 mA Line break monitoring: < 0.2 mA
Напряжение разомкнутой цепи	8,2 V
Ток короткого замыкания	? 8,2 мА
Signal current (0) NAMUR	1,2 mA
Signal current (1) NAMUR	2,1 mA
Гистерезис переключения	0,2 mA
Диагностика	Short circuit, wire break
Сопротивление ON (макс.)	1000 ?
Длительность входного импульса	5 ms
Интервал между входными импульсами	3 ms
Input data width (internal) (max.)	4 Bit
Битовая ширина	4 бита вход, 2 бита данные, 2 бита ошибка (короткое замыкание, обрыв линии)
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	5 mA
Field supply voltage	DC 24 V (-25 … +30 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Изоляция	500 В система/питание

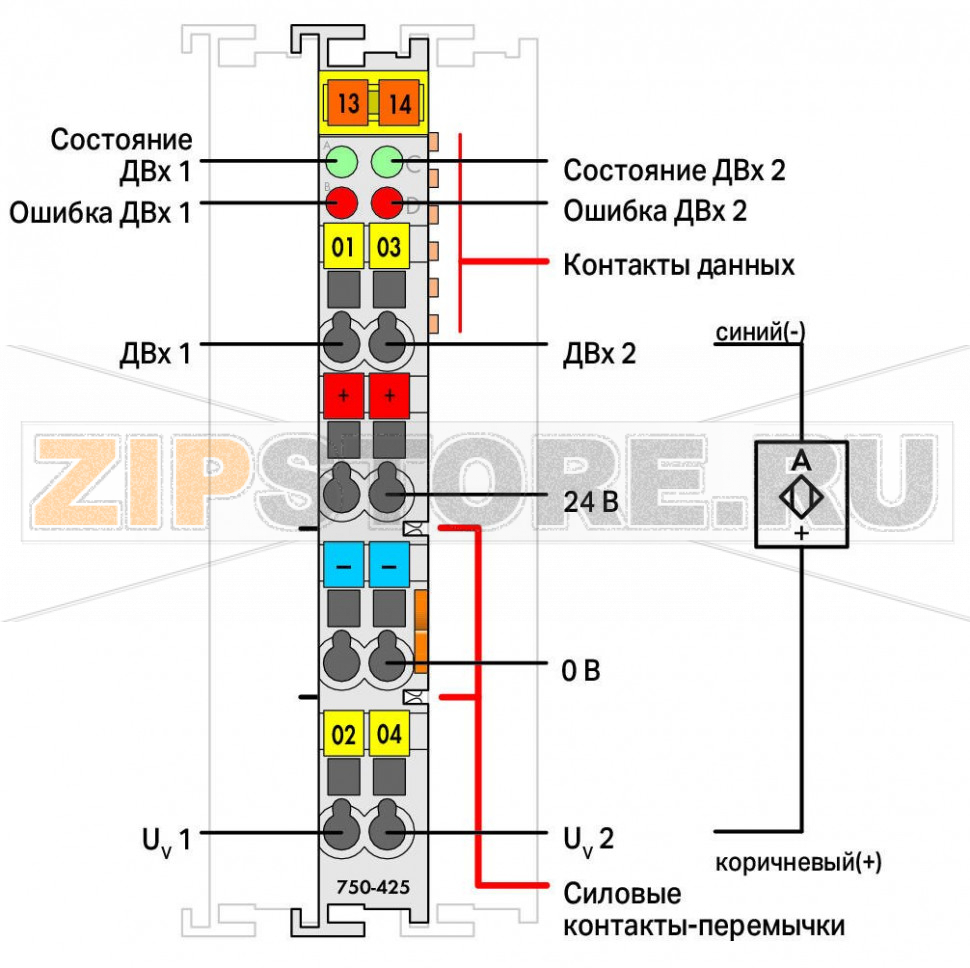

Indicators	LED (A, C) green: Status DI 1, DI 2; LED (B, D) red: Error DI 1, DI 2
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2
Current carrying capacity of the power jumper contacts	10 A

Данные соединения

Connection technology: In-/Outputs	8 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	69,8 mm / 2.748 inch
Length from upper-edge of DIN-35 rail	62,6 mm / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Пожарная нагрузка	1,193 MJ
Вес	48,4 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	4g per IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2, marine applications
ЭМС - излучение помех	acc. to EN 61000-6-4, marine applications
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4050821452805
Customs tariff number	85389099990
