Дискретные модули ввода принимают управляющие сигналы от дискретных полевых устройств (датчиков, концевых выключателей и т. п.).
Каждый модуль ввода оснащен фильтром подавления помех; доступны варианты с различными постоянными времени.
Для электрической изоляции шины от полевого уровня применяется оптрон.
Примечание: съемные соединители серии 753 и кодировочные контакты не входят в комплект поставки.
| Количество дискретных входов | 2 |
| Общее число каналов (модуль) | 2 |
| Тип сигнала | Напряжение |
| Напряжение сигнала | DC 24 V |
| Напряжение питания датчиков | DC 24 V |
| Подключение датчиков | 2 × (2‑проводное, 3‑проводное, 4‑проводное) |
| Тип входа | высокий ключ (high‑side) |
| Входной фильтр (цифровой) | 3 мс |
| Ток на вход при уровне «1», тип. | 4,5 мА |
| Напряжение сигнала «0» | −3 … +5 V DC |
| Напряжение сигнала «1» | 15 … 30 V DC |
| Ширина входных данных (внутр.), макс. | 2 бита |
| Системное напряжение питания | DC 5 V; через контакты данных |
| Потребляемый ток от системы (5 V) | 3,7 мА |
| Полевое питание | DC 24 V (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 V система/питание |
| Индикаторы | LED (A, C) зелёные: состояние DI 1, DI 2 |
| Количество входящих шунтирующих силовых контактов | 3 |
| Количество исходящих шунтирующих силовых контактов | 3 |
| Допустимый ток через шунтирующие силовые контакты | 10 A |
| Технология подключения (входы/выходы) | 8 × CAGE CLAMP® |
| Назначение соединений | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение гибких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 9 … 10 мм / 0.35 … 0.39 inch |
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69,8 мм / 2.748 inch |
| Расстояние от верхней кромки DIN‑рейки 35 | 62,6 мм / 2.465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Съемный соединитель | да |
| Цвет | светло‑серый |
| Материал корпуса | поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,963 MJ |
| Вес | 37 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Положение при монтаже | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑2, судовые применения |
| ЭМС — излучение помех | в соответствии с EN 61000‑6‑4, судовые применения |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4045454424312 |
| Код ТН ВЭД | 85389099990 |

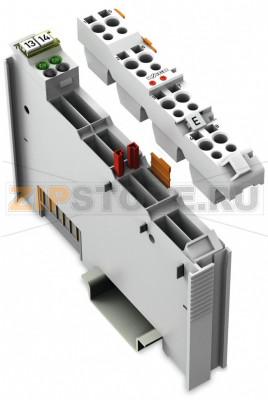

WAGO 753-400 — компактный двухканальный дискретный модуль ввода для систем распределённой периферии WAGO. Он предназначен для надёжного считывания сигналов от датчиков, кнопок и конечных выключателей на промышленном оборудовании. Оптронная развязка исключает передачу помех с полевого уровня на шину, а встроенная программно-аппаратная фильтрация снижает влияние дребезга контактов и электромагнитных наводок. Пружинные клеммы CAGE CLAMP упрощают монтаж и обеспечивают стабильный контакт даже при вибрациях. Световая индикация каналов помогает быстро проводить первичную диагностику в шкафу управления.
Модуль WAGO 753-400 применяют в машиностроении, на транспортерах и упаковочных линиях, в системах вентиляции и водоподготовки, а также на объектах с повышенными требованиями к электромагнитной совместимости. Съёмные фронтальные соединители серии 753 (приобретаются отдельно) ускоряют обслуживание и замену без повторной разделки кабелей.
Обратите внимание: съёмные соединители серии 753 и кодировочные элементы поставляются отдельно. Правильный монтаж и соблюдение условий эксплуатации существенно продлевают срок службы модуля WAGO 753-400 и снижают вероятность отказов.
