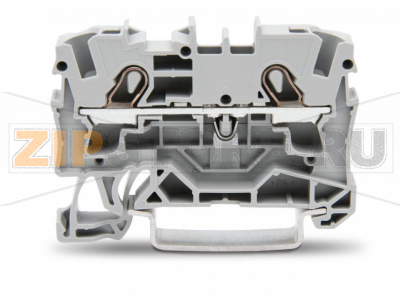

2-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1201

Name: 2-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1201
Brand: Wago
SKU: 2004-1201

Каталожный номер 2004-1201

2-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1201

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "139057" ["product_id"]=> string(6) "201745" ["id_1c"]=> NULL ["sku"]=> string(9) "2004-1201" ["sort"]=> string(1) "1" ["name"]=> string(9) "2004-1201" ["image_id"]=> NULL ["price"]=> float(65) ["primary_price"]=> string(7) "0.68419" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(65) ["unconverted_price"]=> float(0.68) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(65) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1152 (10) { ["id":"shopDimensionValue":private]=> string(4) "1866" ["value":"shopDimensionValue":private]=> string(4) "52.3" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0523" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(4) "1867" ["value":"shopDimensionValue":private]=> string(3) "6.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "6.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 65 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (III / 3)	800 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальный ток	32 A
Номинальный ток (2)	41 A
Примечание (номиналы)	(III / 3) Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа применения B)	600 V
Номинальный ток UL (группа применения B)	30 A
Номинальное напряжение UL (группа применения C)	600 V
Номинальный ток UL (группа применения C)	30 A

Сертификация по CSA

Номинальное напряжение CSA (группа применения B)	600 V
Номинальный ток CSA (группа применения B)	30 A
Номинальное напряжение CSA (группа применения C)	600 V
Номинальный ток CSA (группа применения C)	30 A

Ex-информация

Номинальное напряжение EN (Ex e II)	550 V
Номинальный ток (Ex e II)	30 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения	Push-in; при необходимости — с инструментом
Материал проводника	Медь
Номинальное поперечное сечение	4 мм²
Диапазон одножильных проводников	0,5 … 6 мм² / 20 … 10 AWG
Одножильные, прямое подключение (push-in)	1,5 … 6 мм² / 14 … 10 AWG
Тонкие многожильные проводники	0,5 … 6 мм² / 20 … 10 AWG
Многожильные с изолированным наконечником	1,5 … 4 мм² / 18 … 12 AWG
Мин. для многожильных с изолированным наконечником (push-in)	1,5 … 4 мм² / 18 … 12 AWG
Длина снятия изоляции	11 … 13 мм / 0.43 … 0.51 inch

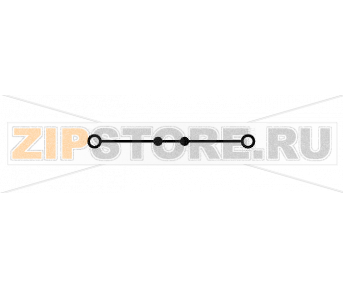

Общее число точек соединения	2
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника допускается ввод проводника меньшего сечения методом push-in.
Количество пазов для перемычек	2

Геометрические данные

Ширина	6,2 мм / 0.244 inch
Высота от верхнего края DIN-рейки	32,9 мм / 1.295 inch
Длина	52,3 мм / 2.059 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная и боковая маркировка

Данные о материалах

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,135 MJ
Вес	7,1 g

Коммерческие данные

Группа продукта	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4017332071055
Код ТН ВЭД	85369010000

Двухпроводная проходная клемма WAGO 2004-1201 с технологией Push-in CAGE CLAMP предназначена для быстрого и надежного подключения медных проводников в распределительных шкафах и на объектах автоматизации. Конструкция с фронтальным подключением упрощает монтаж в плотных рядах, а центральная и боковая маркировка обеспечивает наглядную идентификацию цепей. Клемма устанавливается на DIN-рейку 35 мм и подходит для применения в установках повышенной надежности Ex e II при соблюдении требований соответствующих стандартов.

Благодаря пружинной системе зажима исключается необходимость подтяжки контактов в процессе эксплуатации, соединение устойчиво к вибрациям и циклам нагрева/охлаждения. Два паза для перемычек позволяют гибко распределять потенциалы, а корпус из PA66 обеспечивает механическую прочность и стабильность размеров. Решение востребовано в щитовом оборудовании, машиностроении, энергетике и на объектах химической и нефтегазовой промышленности.

Причины возможных поломок

Длительная перегрузка по току или неверный подбор сечения провода приводит к локальному перегреву, потемнению изоляции и деградации контакта.
Неправильная подготовка проводника: слишком короткая/длинная зачистка, повреждение жил при зачистке, использование неподходящих наконечников.
Механические воздействия: ударные нагрузки, изгибы кабеля на выходе из клеммы, вырыв проводника из зажима.
Коррозионная среда или конденсат влаги внутри шкафа, загрязнение пылью и токопроводящими частицами.
Неправильное применение перемычек и аксессуаров, ослабленный контакт в узле перемычки.
Старение материала корпуса при работе вне допустимого температурного диапазона или под воздействием агрессивной химии/УФ.

Как понять, что клемма вышла из строя

Визуальные признаки: потемнение, оплавления или трещины корпуса, следы искрения в зоне контакта.
Запах перегрева, изменение цвета маркировки, обесцвечивание вокруг точки подключения.
Повышение температуры узла под нагрузкой (определяется рукой или пирометром/тепловизором по сравнению с соседними клеммами).
Рост падения напряжения на клемме, нестабильная работа цепи, периодические обрывы.
Слабая фиксация проводника: провод легко вытягивается, пружина не держит жилу после правильной установки.

Рекомендации по уходу и эксплуатации

Соблюдайте правильную длину зачистки и используйте качественный инструмент; многожильные провода оснащайте подходящими по размеру изолированными наконечниками.
Перед вводом убедитесь, что проводник чистый и сухой; не используйте окисленные жилы без предварительной подготовки.
Периодически проводите визуальный осмотр и тепловой контроль нагруженных клемм; при выявлении потемнения или перегрева заменяйте изделие.
Выполняйте монтаж на ровной заземленной DIN-рейке с установкой концевых упоров; соблюдайте рекомендуемые расстояния и условия окружающей среды.
Корректно применяйте перемычки и аксессуары производителя; фиксируйте маркировку для однозначной идентификации цепей.
В установках Ex e II строго соблюдайте требования IEC 60079-7 и проектной документации по выбору кабелей, уплотнений и режимов эксплуатации.
Поддерживайте чистоту внутри шкафа: предотвращайте попадание пыли и влаги, обеспечивайте адекватную вентиляцию или климат-контроль.
Не пытайтесь ремонтировать поврежденную клемму; допускается только замена на новую WAGO 2004-1201 или эквивалент по спецификации.

Следование этим рекомендациям обеспечивает длительную и безопасную работу клемм WAGO 2004-1201 в составе распределительных устройств и систем управления, минимизируя риски отказов и незапланированных простоев.
