Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 24 A |
| Номинальный ток (2) | 32 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 V |
| Номинальный ток UL (Use Group B) | 20 A |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 20 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Способ приведения в действие | Push-in Кнопка Инструмент |
| Материалы подключаемых проводников | Медь |
| Номинальное поперечное сечение | 2,5 мм² |
| Одножильные проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Одножильные, прямой ввод (push-in) | 0,75 … 4 мм² / 18 … 12 AWG |
| Гибкие многожильные проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Гибкие с изолированным наконечником | 1 … 2,5 мм² / 18 … 14 AWG |
| Мин. с изолированным наконечником (вставное подключение) | 1 … 2,5 мм² / 18 … 14 AWG |
| Длина снятия изоляции | 10 … 12 мм / 0.39 … 0.47 inch |

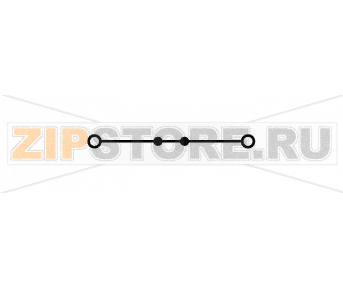

| Всего точек соединения | 2 |
| Всего потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (поперечное сечение проводника) | В зависимости от характеристик проводника через push-in можно вставлять проводники меньшего сечения. |
| Количество пазов для перемычек | 2 |

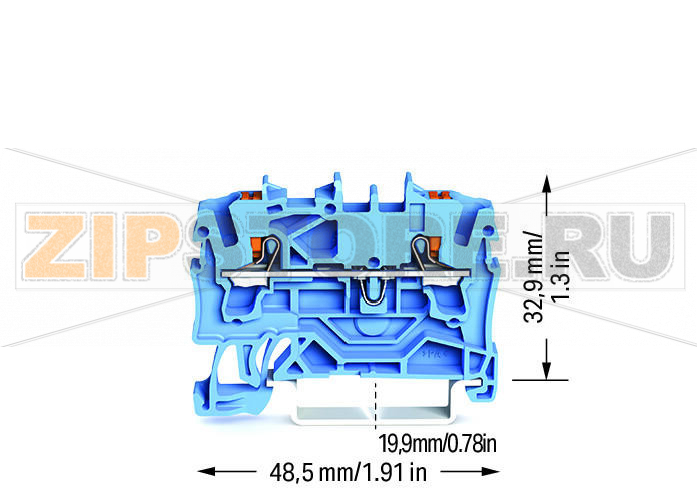

| Ширина | 5,2 мм / 0.205 inch |
| Высота от верхнего края DIN-рейки | 32,9 мм / 1.295 inch |
| Длина | 48,5 мм / 1.909 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная и боковая маркировка |
| Цвет | Синий |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,113 MJ |
| Вес | 5,3 g |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4055143713566 |
| Код ТН ВЭД | 85369010000 |

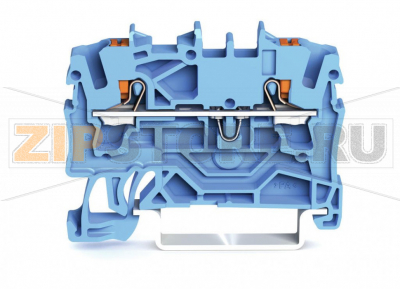

Двухпроводная проходная клемма WAGO 2202-1204 предназначена для монтажа на DIN-рейку 35 мм и применяется в цепях управления, питания и сигнализации, включая intrinsically safe (Ex i) цепи. Синяя окраска облегчает визуальное разделение искробезопасных цепей на объектах. Клемма оснащена пружинной технологией Push-in CAGE CLAMP®, что обеспечивает быстрый ввод одножильных и многожильных проводников, а также надежный контакт независимо от вибраций и температурных колебаний. Нажимная кнопка позволяет удобно освобождать зажим с помощью инструмента, а интегрированный тестовый порт упрощает проведение измерений без разборки схемы. Два паза для перемычек позволяют гибко организовывать шины и распределение потенциалов, а центральная и боковая зоны маркировки упорядочивают разводку и ускоряют обслуживание.
Клеммы WAGO 2202-1204 применяются в шкафах управления, АСУ ТП, на производственных линиях, в энергетике и инфраструктуре. Полиамидный корпус PA66 устойчив к механическим воздействиям и большинству промышленных сред, а компактная ширина экономит место на рейке. Соответствие международным стандартам облегчает использование в оборудовании, поставляемом на разные рынки.
Типичные причины выхода из строя клеммных соединений связаны с нарушением правил монтажа или эксплуатации. К ним относятся: неправильная длина зачистки, приводящая к неполному контакту или обнажению токоведущих частей; использование проводников, не соответствующих допустимому диапазону или материалов (например, алюминиевых без специальных мер); повторная деформация тонких жил без применения наконечников; превышение токовой нагрузки и перегрев; воздействие агрессивной атмосферы, влаги и пыли, вызывающее коррозию; механические повреждения корпуса и кнопки при неаккуратном обслуживании; ослабление контакта вследствие многократных циклов вставки/извлечения без контроля состояния проводника.
О признаках неисправности клеммы могут свидетельствовать: локальный нагрев (ощутимое повышение температуры, потемнение или оплавление пластика), запах перегретой изоляции, изменение цвета меди или следы окисления, следы искрения на токоведущих частях, увеличение падения напряжения/сопротивления контакта при измерениях, люфт проводника в гнезде, трещины корпуса или неработающая кнопка. В искробезопасных цепях особое внимание следует уделять любым признакам нестабильного контакта.
Рекомендации по уходу и эксплуатации: выполнять зачистку в пределах 10–12 мм и следить за чистотой среза; для гибких проводников применять изолированные наконечники соответствующего сечения; вставлять одножильные и наконечники прямо (push-in), для извлечения пользоваться кнопкой и подходящим инструментом; периодически проводить визуальный осмотр и термоконтроль нагруженных клемм, подтягивать и переобжимать проводники при необходимости; содержать клеммники в чистоте, избегать попадания агрессивных жидкостей и абразива, очищать сухой мягкой щеткой или салфеткой; соблюдать токовые и температурные пределы системы, не допускать длительной работы в перегрузе; при работе в пыльной/влажной среде предусматривать соответствующую степень защиты шкафа. Соблюдение этих правил повышает надежность соединений и продлевает срок службы WAGO 2202-1204.
