Кабель датчика-исполнительного устройства Cable socket, shielded V15-G-5M-PUR-ABG5 Pepperl+Fuchs

Каталожный номер 203534
Розничная цена
45 $ с НДС
array(34) { ["id"]=> string(5) "93055" ["product_id"]=> string(6) "149685" ["id_1c"]=> NULL ["sku"]=> string(6) "203534" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(4297) ["primary_price"]=> string(9) "45.230222" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(4297) ["unconverted_price"]=> float(45.225) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(4297) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [1753]=> string(13) "Pepperl+Fuchs" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } } }
4 297 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Кабель Pepperl+Fuchs 203534 V15-G-5M-PUR-ABG5 — готовое соединительное решение для подключения датчиков и исполнительных устройств к шкафной автоматике, распределительным модулям и ПЛК. Разъем M12 формирует распространенный в промышленности интерфейс, обеспечивающий быстрое и повторяемое соединение без оголенных жил и ручной коммутации. Экранирование, выведенное на отдельный контакт, повышает устойчивость линии к индустриальным помехам, что особенно важно рядом с частотными преобразователями, силовыми кабелями и сварочным оборудованием.

Изоляция из PUR рассчитана на эксплуатацию в жестких условиях: она устойчива к маслам, охлаждающим жидкостям, абразивному воздействию и многократным изгибам. Конструкция разъемной части кабеля Pepperl+Fuchs обеспечивает герметичность и механическую фиксацию соединения, снижая риск самопроизвольного разъединения под вибрацией. Применение экрана с выведением на контакт помогает контролируемо заземлять помехи и снижать уровень наводок, что положительно сказывается на стабильности работы датчиков и точности измерений.

Назначение и применение

Кабель используется для индуктивных, емкостных, оптических датчиков, концевых выключателей, электромагнитных клапанов и других стандартных устройств с интерфейсом M12. Он подходит для стационарного и подвижного монтажа на конвейерах, в сборочных линиях, упаковочном и роботизированном оборудовании, а также в системах распределенной периферии.

Конструктивные особенности

Разъемная часть — гнездовой M12; контактная группа — на 4 пина. Экранирование кабеля подключено на выделенный контакт, что упрощает реализацию архитектуры с управляемым заземлением. Оболочка из PUR обеспечивает стойкость к истиранию и химическому воздействию, а также сохраняет гибкость при низких температурах. Фиксирующая накидная гайка обеспечивает стабильный электрический контакт и механическую прочность соединения.

Типичные причины отказов

  • Перегибы за пределами допустимого радиуса, многократные кручения и растяжения линии.
  • Механические повреждения оболочки, порезы, защемления и пережимы кабельными стяжками.
  • Попадание влаги и химических реагентов внутрь разъема при нарушении герметизации.
  • Коррозия и загрязнение контактов из-за отсутствия защитных колпачков на незадействованных ответных частях.
  • Нарушение экранирования или неправильное заземление, приводящее к помехам и ложным срабатываниям.

Как понять, что кабель вышел из строя

  • Нестабильные показания датчика: периодические обрывы сигнала, «дрожание» входа ПЛК, ложные срабатывания.
  • Рост электрического сопротивления цепи, нагрев места соединения, искрение при механическом воздействии.
  • Визуальные дефекты — трещины, потертости, надрывы, повреждение накидной гайки, ослабление фиксации.
  • Окисленные или потемневшие контакты, следы влаги на сопряжении.
  • Срабатывания защиты от помех и ошибки связи при работе рядом с источниками ЭМП.

Рекомендации по эксплуатации и уходу

  • Соблюдайте минимальный радиус изгиба и избегайте скручивания; применяйте кабельные каналы и фиксаторы с мягкими кромками.
  • Маршрутизируйте линии управления отдельно от силовых кабелей; при параллельной прокладке — выдерживайте расстояние и используйте экранирование.
  • Периодически осматривайте оболочку и разъемы; при загрязнении очищайте мягкой тканью и нейтральными средствами, без абразивов.
  • Подтягивайте накидную гайку до рекомендуемого усилия, не перетягивая; при вибрациях используйте контрмеры фиксации.
  • Защищайте незадействованные ответные части заглушками; при мойке оборудования избегайте прямой струи высокого давления на разъем.
  • Обеспечьте корректное подключение экрана и продуманное заземление, чтобы минимизировать электромагнитные наводки.

Применение кабеля Pepperl+Fuchs V15-G-5M-PUR-ABG5 позволяет стандартизировать подключение полевой периферии, повысить стабильность сигналов и сократить время сервисного обслуживания, сохраняя надежность соединений в условиях промышленной эксплуатации.

Описание оборудования

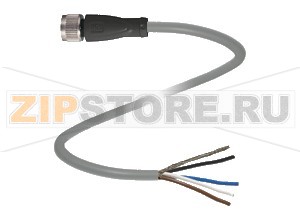

Соединительный кабель с гнездовым разъемом, M12, 4 контакта, кабель из PUR, экран подключен к контакту 5

Характеристики

Производитель Pepperl+Fuchs
Тип запчасти Кабель



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Кабель датчика-исполнительного устройства Cable socket, shielded V15-G-5M-PUR-ABG5 Pepperl+Fuchs.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Кабель датчика-исполнительного устройства Cable socket, shielded V15-G-5M-PUR-ABG5 Pepperl+Fuchs на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
