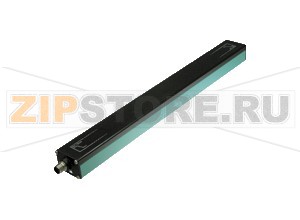

Индуктивная система позиционирования Inductive positioning system PMI510-F110-IU-V1 Pepperl+Fuchs

Описание товара

Индуктивная система позиционирования Pepperl+Fuchs PMI510-F110-IU-V1 предназначена для бесконтактного измерения линейного смещения в автоматизированных установках и станках. Устройство считывает положение ферромагнитной цели и формирует аналоговый сигнал, который легко интегрируется в типовые системы управления. Такая архитектура позволяет использовать PMI510-F110-IU-V1 для контроля хода цилиндров, позиционирования кареток и столов, отслеживания перемещений направляющих, в упаковочном, деревообрабатывающем, металлургическом и смежных производствах.

Работа основана на индуктивном принципе: датчик воспринимает изменение электромагнитного поля при перемещении стальной мишени вдоль активной зоны. В результате формируется стабильный аналоговый выход — токовый или напряженческий — для передачи в ПЛК, привод, контроллер движения или систему визуализации. Бесконтактная природа измерения минимизирует износ, а устойчивость к загрязнениям повышает надежность в реальной цеховой среде.

Конструкция датчика сочетает ударопрочный корпус и защищенное соединение через стандартный промышленный разъем. Класс защиты обеспечивает работу при воздействии пыли и брызг, характерных для производственных площадок. Наличие индикатора питания облегчает первичную диагностику и ввод в эксплуатацию. Рекомендуется использовать в качестве цели низкоуглеродистую сталь — это обеспечивает оптимальную чувствительность и повторяемость.

Для корректной работы важно соблюсти геометрию монтажа: активная поверхность датчика должна быть параллельна траектории движения цели, а воздушный зазор — стабильным по всей длине хода. Использование непредусмотренных материалов или существенные изменения зазора приводят к снижению точности и линейности.

Типичные причины поломок:

• Механические воздействия: удары по корпусу, вибрации и ослабление крепежа, приводящие к смещению и перекосу.
• Неправильная электрическая обвязка: превышение допустимого напряжения питания, ошибки в полярности, отсутствие защиты от импульсных перенапряжений, перегрузка выхода неподходящей нагрузкой.
• Неблагоприятная среда: проникновение влаги при повреждении уплотнений, коррозия контактов разъема, агрессивные моющие средства.
• Электромагнитные помехи: близость силовых кабелей, сварочного оборудования, преобразователей частоты без экранирования и фильтрации.
• Загрязнение: скопление металлической стружки и окалины в зоне чувствительного элемента, изменяющее сигнал.

Как понять, что запчасть вышла из строя или работает некорректно:

• Индикатор питания не горит при наличии напряжения — возможна проблема с цепью питания или внутренний отказ.
• Сигнал «залип» на минимуме/максимуме и не реагирует на перемещение цели — признак обрыва, перегрузки выхода, неверного зазора или отказа электроники.
• Выход «прыгает», наблюдаются шумы и провалы — возможны вибрации, плохой контакт в разъеме, помехи или повреждение кабеля.
• Заметный дрейф показаний при стабильной температуре и неизменных условиях — признак деградации либо нарушения монтажа.
• Эпизодические отказы связи с контроллером — окисление контактов, влага, надрывы жил или перегибы кабеля.

Простые проверки для подтверждения неисправности:

• Визуальный осмотр корпуса и разъема, очистка рабочей поверхности от стружки.
• Контроль питания на разъеме и целостности экранирования.
• Измерение аналогового выхода мультиметром с корректной нагрузкой; плавное перемещение цели должно давать монотонное изменение сигнала.
• Сравнение с заведомо исправным датчиком при тех же условиях — быстрый способ локализовать проблему в сенсоре или внешней цепи.

Рекомендации по уходу и эксплуатации:

• Регулярно очищайте зону чувствительного элемента мягкой щеткой, избегайте абразивов.
• Проверяйте надежность крепежа, параллельность установки и стабильность зазора по всей длине хода.
• Используйте экранированные кабели, прокладывайте их отдельно от силовых линий, применяйте фильтры и молниезащиту на стороне питания.
• Защищайте разъем от влаги и масел, применяйте герметичные ответные части, соблюдайте минимальный радиус изгиба кабеля и разгрузку натяжения.
• Соблюдайте допустимые условия среды; избегайте прямого нагрева и резких перепадов температур.
• Следите за состоянием стальной цели: отсутствие коррозии, стабильная геометрия и материал — основа точных измерений.

При замене датчика рекомендуется использовать ту же модель Pepperl+Fuchs PMI510-F110-IU-V1, повторно проверить монтаж и зазор, а также сверить масштабирование и градуировку в контроллере. Такая последовательность минимизирует время простоя и исключает повторное возникновение ошибки.
